Model: CSHT-1
Hãng: Haso – Ba lan

• Dải đo: Độ ẩm: 0÷100%RH - Nhiệt độ: -20÷50°C
• Phương pháp đo: Liên tục
• Thời gian phản hồi: Đo độ ẩm: ≤ 4 giây. đo nhiệt độ: ≤ 30 giây
• Mức bảo vệ vỏ: IP54
• Chứng nhận kiểm định: KDB 08 ATEX 131
• Dấu chứng nhận chống cháy nổ: I M1 Ex ia I

Mô tả

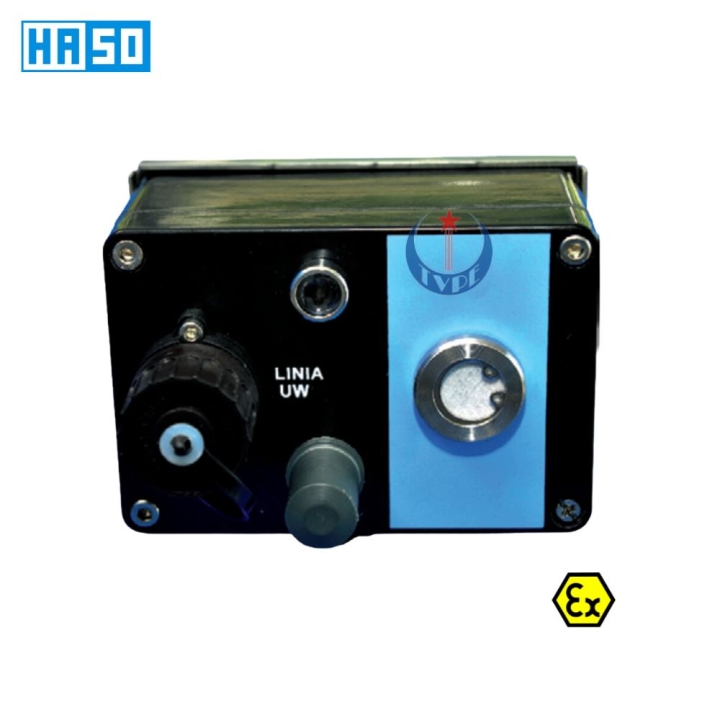

Cảm biến đo nhiệt độ và độ ẩm CSHT-1 là thiết bị cố định chuyên dùng để giám sát độ ẩm và nhiệt độ trong môi trường có nguy cơ cháy nổ tại các mỏ than hầm lò. Thiết bị này chủ yếu hoạt động cùng với trạm trung tâm đo lường từ xa CST-40A, CST-40C để truyền và xử lý dữ liệu. Ngoài ra, nó cũng có thể kết nối với các hệ thống trung tâm khác nếu tương thích với đường truyền tín hiệu.

Cảm biến CSHT-1 có dải đo độ ẩm từ 0 đến 100%RH và nhiệt độ từ -20 đến 50°C. Trong trường hợp mất nguồn cấp, thiết bị sẽ tự động chuyển sang pin dự phòng để đảm bảo quá trình giám sát không bị gián đoạn. Quá trình truyền dữ liệu giữa cảm biến và hệ thống trung tâm được thực hiện qua truyền dẫn kỹ thuật số hoặc tần số, thông qua kết nối với trạm trung tâm hoặc bộ hiệu chuẩn cầm tay KR-2, với khả năng giao tiếp không dây.

Là một thiết bị vi xử lý, CSHT-1 hoạt động độc lập trong việc đo lường, điều khiển và truyền tải dữ liệu. Chức năng chính của nó bao gồm đo liên tục độ ẩm và nhiệt độ, so sánh giá trị đo được với các ngưỡng báo động cài đặt sẵn, đồng thời điều khiển các tiếp điểm đóng cắt (rơ-le điện tử). Các tiếp điểm này hoạt động theo logic dương, nghĩa là khi xảy ra lỗi nguồn, phép đo sai hoặc giá trị đo vượt ngưỡng, tiếp điểm sẽ tự động mở để ngắt kết nối.

Khi cảm biến CSHT-1 kết nối với trạm trung tâm CST, trạm trung tâm sẽ khởi tạo giao tiếp và trao đổi thông tin với cảm biến, bao gồm số sê-ri, tình trạng pin, trạng thái tiếp điểm, v.v. Thiết bị cũng cho phép người vận hành thiết lập ngưỡng báo động và điều khiển các tiếp điểm đóng cắt. Trong quá trình vận hành, cảm biến sẽ liên tục gửi dữ liệu đo lường và các thông tin liên quan đến hệ thống trung tâm để đảm bảo việc giám sát chính xác và kịp thời.

CÔNG NGHIỆP

• Mining (Công nghiệp mỏ)

• Oil & Gas (Dầu khí)

• Chemical (Hóa chất, hóa dầu)

Chứng chỉ an toàn

• Mức bảo vệ vỏ: IP54
• Chứng nhận kiểm định: KDB 08 ATEX 131
• Dấu chứng nhận chống cháy nổ: I M1 Ex ia I

Model: CSPA-2
Hãng: Haso – Ba lan

- Dải đo:

• Áp suất khí quyển (tiêu chuẩn): từ 800 hPa đến 1300 hPa
• Áp suất khí quyển (mở rộng): từ 800 hPa đến 1600 hPa
• Độ ẩm tương đối: từ 0% RH đến 100% RH
• Nhiệt độ: từ -20°C đến +50°C

- Phương pháp đo: Liên tục

- Thời gian phản hồi:

• ≤ 2 giây khi đo áp suất khí quyển
• ≤ 30 giây khi đo nhiệt độ
• ≤ 4 giây khi đo độ ẩm tương đối

- Cấp bảo vệ vỏ: IP54

- Chứng nhận kiểm định: KDB 09 ATEX 095

- Chứng nhận chống cháy nổ: I M1 Ex ia I

Mô tả

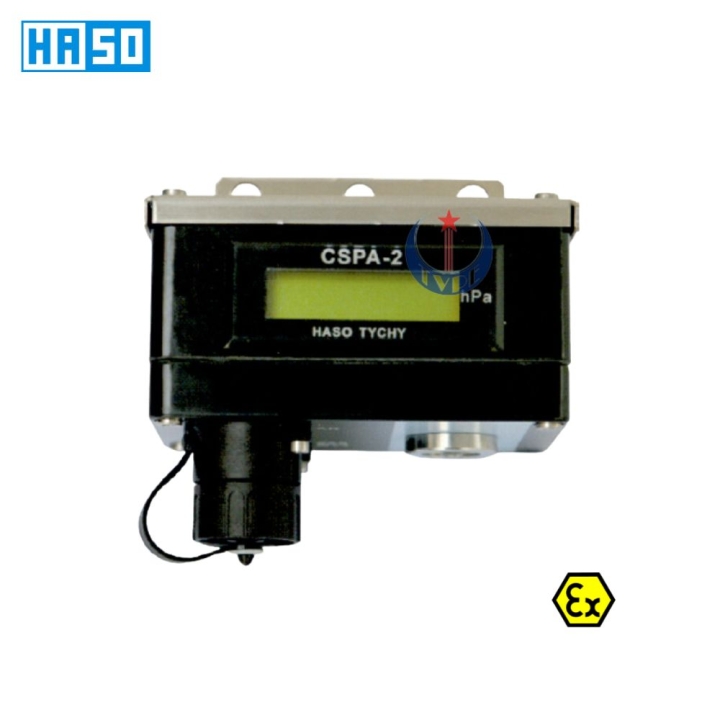

Cảm biến độ ẩm, nhiệt độ và áp suất không khí CSPA-2 là thiết bị cố định, chuyên đo lường các thông số môi trường trong khu vực nguy hiểm có nguy cơ cháy nổ tại các mỏ hầm lò. Thiết bị kết nối với trạm trung tâm đo từ xa CST-40A và CST-40C thông qua trạm analog CSA-1 hoặc CSA-2. Ngoài ra, cảm biến có thể tích hợp với các thiết bị khác nếu thông số đầu cuối của đường trung chuyển tương thích.

Cảm biến CSPA-2 được cấp nguồn từ bộ nguồn an toàn nội tại 12V. Các giá trị đo về độ ẩm, nhiệt độ và áp suất không khí được xử lý và truyền qua đầu ra analog với tín hiệu từ 0,4 đến 2V. Ngoài ra, thiết bị có thể hoạt động ở chế độ truyền tín hiệu số (digital) bằng cách điều chỉnh đầu ra tương ứng. Chế độ digital giúp truyền dữ liệu chính xác hơn đến trạm trung tâm CST-40 thông qua CSA-1 hoặc CSA-2, đồng thời cung cấp thông tin chẩn đoán và số sê-ri của cảm biến.

Cảm biến CSPA-2 thuộc loại M1, phù hợp sử dụng trong tất cả các mỏ hầm lò có nguy cơ cháy nổ do khí metan hoặc bụi than.

CHỨNG CHỈ AN TOÀN

• Cấp bảo vệ vỏ: IP54

• Chứng nhận kiểm định: KDB 09 ATEX 095

• Chứng nhận chống cháy nổ: I M1 Ex ia I

CÔNG NGHIỆP

• Mining (Công nghiệp mỏ)

• Oil & Gas (Dầu khí)

• Chemical (Hóa chất, hóa dầu)

Model: CSTK-2
Hãng: Haso – Ba lan

• Phạm vi đo: -20°C đến +50°C
• Phương pháp đo: Liên tục
• Thời gian phản hồi: ≤ 2 phút (tốc độ không khí: v = 2 m/s)
• Bảo vệ vỏ ngoài: IP54
• Chứng nhận kiểm định: TEST 13 ATEX 0023X
• Dấu hiệu chống cháy nổ: I M1 Ex ia I
• II 2G Ex ia IIC T4

Mô tả

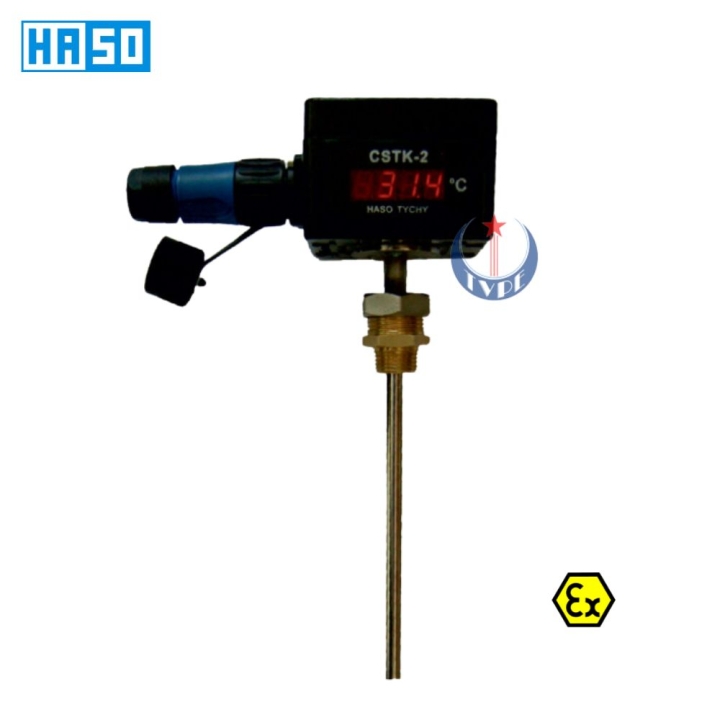

Đầu đo nhiệt độ dò CSTK-2 được thiết kế để đo nhiệt độ trong hệ thống thông gió hoặc điều hòa không khí. Khi đo nhiệt độ chất lỏng, cần lắp thêm một nắp bảo vệ cho ống đo để đảm bảo độ chính xác.

CSTK-2 hoạt động kết hợp với trạm đo từ xa trung tâm CST-40A hoặc CST-40C thông qua trạm tương tự CSA-1 và CSA-2. Ngoài ra, thiết bị có thể tương thích với các hệ thống khác, miễn là đầu cuối của đường đo bộ nạp phù hợp.

Cảm biến CSTK-2 có phạm vi đo nhiệt độ từ -20°C đến +50°C và được cấp nguồn từ hệ thống an toàn thực chất với điện áp 12V. Dữ liệu nhiệt độ sau khi đo và xử lý được truyền qua đầu ra tương tự với tín hiệu từ 0,4 đến 2V. Bằng cách điều chỉnh đầu ra, thiết bị cũng có thể hoạt động ở chế độ truyền dữ liệu số nối tiếp, cho phép gửi số sê-ri của cảm biến cùng các thông tin chẩn đoán khác thông qua trạm CSA-1 hoặc CSA-2. Thiết bị được trang bị màn hình LCD để hiển thị giá trị nhiệt độ đo được.

Nhiệt kế CSTK-2 thuộc loại thiết bị M1, có thể sử dụng an toàn trong các mỏ hầm lò có nguy cơ nổ khí metan hoặc bụi than. Ngoài ra, thiết bị cũng phù hợp để ứng dụng trong ngành công nghiệp.

CÔNG NGHIỆP

• Mining (Công nghiệp mỏ)

• Oil & Gas (Dầu khí)

• Chemical (Hóa chất, hóa dầu)...
