Lưu lượng kế điện tử lắp cho xe bồn 4D-MT Model: Type 4D-MT
Hãng sãn xuất: Red Seal – Mỹ
ISO 9001 Certified Manufacturing Facility
N.I.S.T./N.T.E.P. Handbook 44 C#02-047
A. Đặc trưng sản phẩm:
* Type 4D-MT là lựa chọn lý tưởng lắp đặt thiết bị đo đếm lưu lượng trên xe bồn.
* Môi chất công tác: LPG lỏng, LNG lỏng
B. Thông số kỹ thuật:
[1] Lưu lượng đo: từ 76 …380 lít/phút
[2] Áp suất làm việc: 24 bar
[3] Cổng kết nối: 2″ ren NPT hoặc 1-1/2″ và 2” bích chuẩn ANSI
[4] Đơn vị đo: Lít
[5] Hiển thị 2 dòng (kiểu điện tử E4000)
– Lưu lượng tổng (theo mẻ có thể reset về 0): 99999 lít (5 số)
– Lưu lượng tổng cộng dồn: 99,999,990 lít (8 số)
– Tín hiệu ra: Xung, 4-20mA (Option)
[6] Vật liệu chế tạo:
– Vỏ: Nhôm đúc
– Lọc tách khí: 40 mesh stainless steel
– Buồng đo: đồng
– Pistong: Nituff® Teflon® Impregnation Coating
– Seal: Buna N
[7] Approvals Safety Custody Transfer UL: N.I.S.T./N.T.E.P. Handbook 44 C#02-047

Lưu lượng kế khí hóa lỏng TYPE 4D-MD Model: TYPE 4D-MD
Hãng sản xuất: Red Seal – Mỹ
A. Mô tả:
* Lưu lượng kế Type 4D-MD được thế kế đặc biệt 2 lớp vỏ chuyên dụng đo lưu lương khí hóa lỏng (Liquefied propane and butane gas)
* Type 4D-MD đặc biệt thích hợp cho ứng dụng filling portable gas bottled and fuel containers for portable burners, pavement heaters, weed burners, fork lift trucks and motor fuel tanks
B. Thông số kỹ thuật:
[1] Lưu lượng đo (thể tích): 11 …68 lít/phút
[2] Áp suất làm việc lớn nhất: 24 bar
[3] Nhiệt độ làm việc (khi không kèm theo bộ bù nhiệt ATC): -23….+60°C
[4] Bù nhiệt ATC: tại 15°C với dải -23….+53°C
[5] Hiện thị: Cơ hoặc Điện tử với 2 dòng
– Lưu lượng tổng có thể reset: 5 số
– Lưu lượng tổng cộng dồn: 8 số
[6] Tín hiệu đầu ra: Pulser (Option)
[7] Khi áp suất làm việc ≤ 1.034 bars yêu cầu cần trang bị thêm van điều khiển chênh áp
[8] Cổng lắp đặt:
– Ductile iron companion flange tapped for 3/4” std. pipe
– Optional ductile iron companion flange tapped for 1” std. pipe
C. Phụ kiện của đồng hồ:
– Đồng hồ kèm bộ hiển thị
– Bộ lọc tách khí
– Bộ bù nhiệt ATC (Option)
– Bộ phát xung (Option)

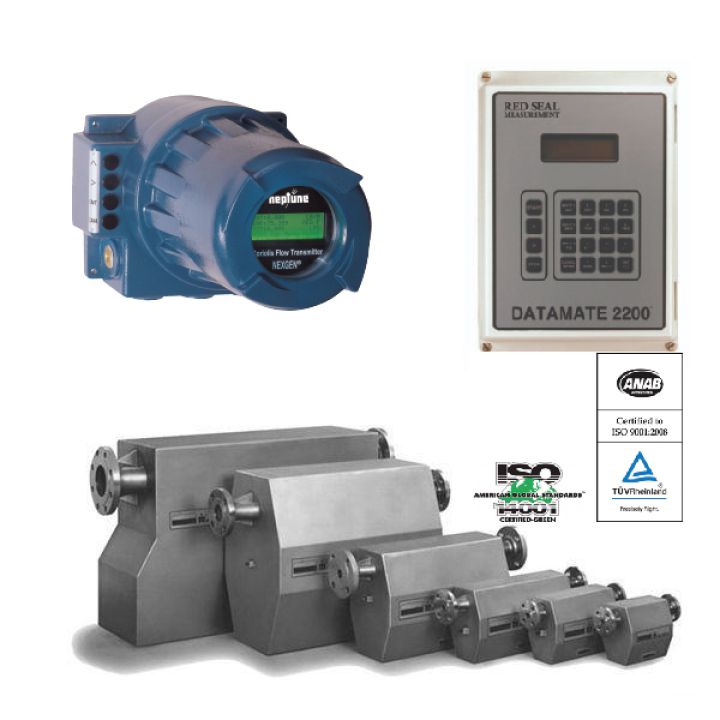

Đo khối lượng Gas nguyên lý Coriolis M200
Model: M200 (Dải đo 14.5 to 1450 kg/min)
Model: M300 (Dải đo 41 to 4082 kg/min)
Model: M300 (Dải đo 68.04 to 6804 kg/min)
Hãng sản xuất: Red Seal – Mỹ
A. Ứng dụng:
* Đo khối lượng Gas nguyên lý Coriolis M200 Loại đồng hồ có độ chính xác cao, chuyên dụng cho công việc xuất nhập tàu, xe tec chở với thể tích lớn.
* Công nghiệp:
√ Oil and gas production
√ Pharmaceutical
√ Cosmetics
√ Food and beverage
√ Agricultural chemicals and pesticides
√ Paint and coatings
√ Perfume
√ Adhesives

B. Thông số kỹ thuật:
Cảm biến đo (Transducer):
[1] Đo khối lượng Gas:
– Dải đo 14.5 to 1450 kg/min (Model: M200)
– Dải đo 41 to 4082 kg/min (Model: M300)
– Dải đo 68.04 to 6804 kg/min (Model: M300)
– Độ chính xác: ±0.1% of rate
[2] Đo tỷ trọng: 0.4 to 3.0 g/cc || Độ chính xác: ±0.001 g/cc
[3] Độ chính xác phép đo nhiệt độ: 0.56°C
[4] Đường kính lắp đặt:
– Lắp bích chuẩn ANSI: 2”, 4”, 6”, 8”; 150#, 300#, 600#, Raised Faced
– Lắp bích chuẩn DIN: PN40, DN100, DN150, DN200
[5] Điều kiện làm việc:
– Nhiệt độ lớn nhất: -45…+204^oC
– Áp suất max: 103 bar (1500 psi)
[6] Vật liệu chế tạo:
– Vỏ cảm biến: 304L SST
– Bộ phận tiếp xúc môi chất: 316L SS
[7] Tiêu chuẩn phòng nổ: Ex ia
Bộ hiển thị NexGen SFT100
ISO 9001 Certified Manufacturing Facility
[1] Hiển thi: LCD, 4 dòng 12 ký tự
[2] Đơn vị hiển thị:
– Lưu lượng tổng cộng dồn (Kg/h, Tấn/h, Kg/min)
– Lưu lượng tức thời
– Tỷ trọng môi chất
– Tỷ lệ phần trăm tạp chất.
[3] Cấp bảo vệ vỏ: vỏ nhôm có cấp bảo vệ IP 66, NEMA 4X, 7 and 9
[4] Nguồn cấp: 115 or 230 VAC ± 15%, 50/60 Hz ± 5%, 12-36 VDC ± 15%
[5] Truyền thông: RS485; Modbus
[6] Tín hiệu đầu ra:  4-20 mA; xung  0-10 KHz
[7] Phù hợp với tiêu chuẩn phòng nổ: CSA/US, LCIE (ATEX)
[8] Cấp phòng nổ: Ex II 2 G / EEX d [ia] IIB T6

Đo khối lượng LPG lắp trên xe bồn Model: RML 2000
Hãng sản xuất: Redseal – Mỹ
NTEP Approval to Handbook 44 and NCWM Publications 14
Class 1, Div. 2, Groups A, B, C & D

A. Ưu điểm:
* Đo khối lượng LPG lắp trên xe bồn Độ chính xác không bị ảnh hưởng bởi nhiệt độ, áp suất, mật độ hoặc độ nhớt
* Phạm vi đo rộng hơn với tỷ lê 100: 1 so với đồng hồ cơ chỉ đáp ứng 5: 1
* Không có bộ phận chuyển động – giảm thời gian chết, tuổi thọ dài hơn, độ ổn định hiệu chuẩn cao hơn
* Loại bỏ khâu cân xác định khối lượng LPG

B. Đặc trưng sản phẩm:
* Đồng hồ đo khối lượng LPG Model RML2000 gắn trên xe bồn là loại duy nhất được chứng mình về hiệu suất qua thời gian sử dụng hơn mười lăm
* Vào năm 2002, Red Seal đã giới thiệu lưu lượng kế khối lượng lớn đầu tiên trên thế giới được thiết kế để đáp ứng các yêu cầu khắt khe của môi trường LPG. Kể từ đó, những lợi thế của hệ thống đo điện tử này đã được chứng minh hết lần này đến lần khác
* Cấu tạo không có bộ phận chuyển động bị hao mòn, RML2000 cung cấp dịch vụ đáng tin cậy, không cần bảo trì
* Độ chính xác chưa từng có và độ tin cậy không cần bảo trì của Neptune RML2000 có thể tăng hiệu quả và lợi nhuận của bạn.

C. Thông số kỹ thuật:
Bộ phận cảm biến (Transmitter)
[1] Lưu lượng đo: 30–310 litres/phút
[2] Độ chính xác phép đo
– Phép đo khối lượng hoặc thể tích: ±0.2% of rate
– Phép đo tỷ trọng: ±0.002 g/cm3 (±2.0 kg/m3)
– Phép đo nhiệt độ: ±1°C hoặc ± 0.5% of reading
[3] Độ phân giải:
– Phép đo khối lượng hoặc thể tích: ±0.1% of rate
– Phép đo tỷ trọng: ±0.001 g/cm3
– Phép đo nhiệt độ: ±0.2°C
[4] Điều kiện làm việc
– Nhiệt độ môi trường: -30…+55°C
– Áp suất làm việc: 24 bar
[5] Vật liệu chế tạo:
– Bộ phận tiếp xúc môi chất: 316L stainless steel
– Vỏ cảm biến: 304Lstainless steel
– Bộ phận phát tín hiệu: Nhôm
– Trọng lương (chưa bao gồm hiển thị): 13 kg
[6] Cổng lắp đặt: 2″ bích
Bộ hiển thị E4000 kèm theo
– Kiểu hiển thị: LCD 2 dòng, 20 ký tự /1 dòng
– Nguồn cấp: 9–16 VDC, 0.25 A
– Đầu ra Rơ le: Form C relays, Tiếp điểm 250 VAC at 5 A and 30 VDC at 3 A
– Đầu vào xung:
+ Single, dual or quadrature (menu-selectable)
+ Input impedance 10K Ohms nominal to common
+ Trigger level, logic ON 3–30 VDC; Trigger level, logic OFF 0–1 VDC
– Truyền thông: RS-232 tới máy in hoặc Máy tính
– Chứng chỉ: Class 1, Div. 2, Groups A, B, C & D
– Trọng lượng: 2.45 kg

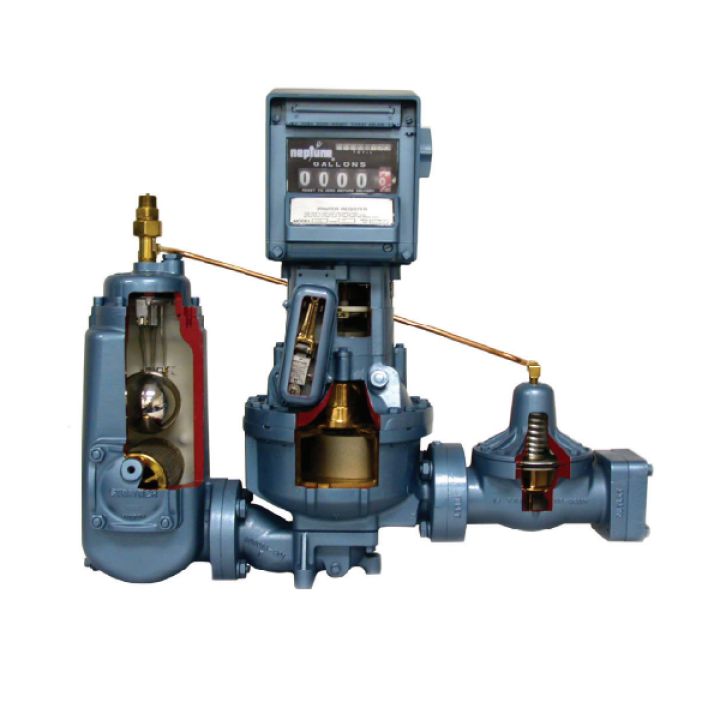

Lưu lượng kế LPG lắp cho xe bồn 4D-MT Model: Type 4D-MT
Hãng sãn xuất: Red Seal – Mỹ
ISO 9001 Certified Manufacturing Facility
N.I.S.T./N.T.E.P. Handbook 44 C#02-047
A. Đặc trưng sản phẩm:
* Type 4D-MT là lựa chọn lý tưởng lắp đặt thiết bị đo đếm lưu lượng trên xe bồn.
* Môi chất công tác: LPG lỏng, LNG lỏng
B. Thông số kỹ thuật:
[1] Lưu lượng đo: từ 76 …380 lít/phút
[2] Áp suất làm việc: 24 bar
[3] Cổng kết nối: 2″ ren NPT hoặc 1-1/2″ và 2” bích chuẩn ANSI
[4] Đơn vị đo: Lít
[5] Hiển thị 2 dòng:
– Lưu lượng tổng (theo mẻ có thể reset về 0): 99999 lít (5 số)
– Lưu lượng tổng cộng dồn: 99,999,990 lít (8 số)
[6] Vật liệu chế tạo:
– Vỏ: Nhôm đúc
– Lọc tách khí: 40 mesh stainless steel
– Buồng đo: đồng
– Pistong: Nituff® Teflon® Impregnation Coating
– Seal: Buna N
[7] Approvals Safety Custody Transfer UL: N.I.S.T./N.T.E.P. Handbook 44 C#02-047

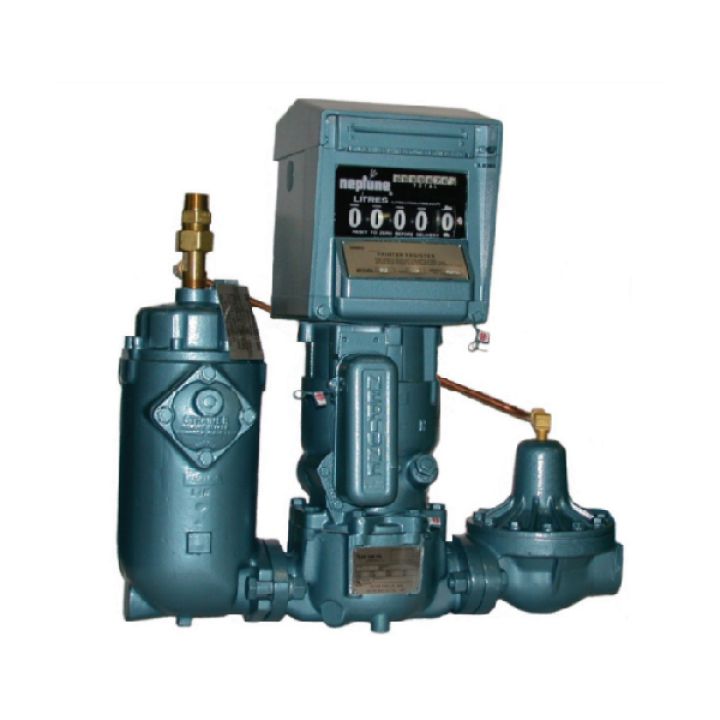

Lưu lượng kế đo Gas lỏng TYPE 4D Model: Type 4D
Hãng: Red Seal – Mỹ
A. Mô tả:
* Lưu lượng kế Type 4D gồm Model với size 2  1-1/4” và 1-1/2” được thiết kế đặc biệt 2 lớp vỏ lý tưởng cho công tác đo đếm giao nhận thương mại  khí hóa lỏng (LPG).
* Lưu lượng kế Type 4D hoạt động dựa trên nguyên lý Oscillating piston
* Lưu lượng kế chuẩn gồm đồng hồ đo kèm bộ hiển thị cơ, van điều khiển, bộ tác và lọc khí, van một chiều, van hồi lưu và tubing kit.
* Có thể lựa chọn thêm Bộ bù nhiệt tự động (ATC) và máy in kèm theo
* Tất cả các lưu lượng kế LPG model Type 4D cổng 11/4 và 11/2 của Red Seal được kiểm tra độ chính xác và hiệu chuẩn để đáp ứng hoặc vượt quá các thông số được quy định trong Bộ Thương mại Hoa Kỳ, Viện Tiêu chuẩn và Công nghệ Quốc gia (NIST), Sổ tay 44.
B. Thông số kỹ thuật:
[1] Dải đo:
– Model: Type 4D cổng 1-1/4″ có dải đo Qmin =19 lít/phút; Qmax 114 lít/phút
– Model: Type 4D cổng 1-1/2″ có dải đo Qmin = 45 lít/phút; Qmax 227 lít/phút
[2] Áp suất làm việc lớn nhất: 24.13 bars
[3] Nhiệt độ làm việc: 60°C
[4] Vật liệu chế tạo:
– Vỏ đồng hồ, Van điều khiển và bộ tách khí: ASTM: A395
– Gaskets và seals: Buna-N; Neoprene
– Buồng đo và bánh răng: Đồng
– Oscillating piston: Nhôm với lớp phủ Nituff hoặc tương đương
[5] Hiển thị kiểu cơ 2 dòng
– Dòng hiển thị có thể reset về 0: 5 số
– Dòng hiền thị lưu lượng tổng cộng dồn: 8 số
[6] Chứng chỉ phù hợp cho công tác giao nhận thương mại: NIST Certificate No. 89-140
[7] Đơn vị đo: Đo thể tích, đơn vị Lit.
[8] Kích thước:263.53 x 149.23 x 190.50mm
Độ chính xác Lưu lượng kế đo thể tích LPG lỏng:

C. Phạm vi cung cấp
– Đồng hồ kèm bộ hiển thị cơ
– Van điều khiển
– Bộ lọc và tách khí
– Van một chiều
– Tubing kit

Lưu lượng kế đo LPG, CNG cao áp dòng FMR
Model: FMR
Hãng sản xuất: FMG – Hà Lan
A. Mô tả:
* Dòng lưu lượng kế FMR thiết kế để đáp ứng nhu cầu cao nhất về đo lưu lượng khí đáng tin cậy và chính xác.
* Sản phẩm được MID phê duyệt và hoàn toàn tuân thủ chuẩn EN12480 và OIML R137.
* Cấu trúc vỏ nhôm đúc nhỏ gọn cho phép sửa chữa cục bộ và làm sạch tại chỗ.
* Thiết kế chắc khỏe của vỏ giúp cho đồng hồ không ảnh hưởng với các ứng suất lắp đặt gây ra bởi hệ thống đường ống kết nối.
* Một lượng sai lệch  về kết nối của đường ống / mặt bích có thể được chấp nhận mà không ảnh hưởng đến hiệu suất của đồng hồ bằng cách gây nhiễu cho các cánh Turbine.
Ứng dụng:Lưu lượng kế FMR được dùng để đo lưu lượng khí phục vụ giao nhận thương mại. Phù hợp với các mội chất khí không ăn mìn như: Khí tự nhiên, Propane, Butane, Air, Hydrogen...
B. Thông số kỹ thuật:
[1] Tiêu chuẩn về đo lường (Metrological approvals):
– Đáp ứng chuẩn EN12480:2002
– Đáp ứng chuẩn EN12480:2015
– Đáp ứng chuẩn OIML R137 1&2 (2014)
– Đáp ứng chuẩn MID 2014/32/EU
[2] Tiêu chuẩn an toàn cháy nổ (ATEX Approval)
– Cảm biến đáp ứng chuẩn phòng nổ: Ex ia IIC; cấp chịu nhiệt T4… T6
– Bộ đếm xung đáp ứng chuẩn phòng nổ: Ex ib IIB; cấp chịu nhiệt T3… T6
[3] Lưu lượng kế đo LPG, CNG cao áp dòng FMR Lưu lượng: 0.2 m³/h …..1000 m³/h (hệ số 1:160)
[4] Độ chính xác: Đáp ứng chuẩn MID, EN standards or OIML recommendations
±1% trong dải đo 0,2 Qmax to Qmax
± 2% trong dải đo Qmin to 0,2 Q max
– Độ lặp lại: ≤0.1%
[5] Kích thước cổng từ DN25 – DN200 (1” – 8”)
[6] Áp suất làm việc: PN10 – 100bar
[7] Bích nối: ANSI 150 ….ANSI 600
[8] Cấp bảo vệ: IP67
[9] Vật liệu chế tạo:
– Thân, cánh turbine, Cartridge: hợp kim nhôm
– Timing gears; Bearings: Thép đúc
– Trục, vòng bi: Stainless stee
[10] Tín hiệu ra: LF pulsers 1imp/m3 (tiêu chuẩn), HF pulsers (option).
B. Phụ kiện kèm theo gồm có:
– Đồng hồ đo kèm bộ hiển thị cơ
– Bộ phát xung LF pulsers; HF pulsers
– Bơm dầu bôi trơn
C. Dải đo chi tiết các size đồng hồ FMT-Lx

Lưu lượng kế đo Gas kiểu cơ dòng FMT-Dc Model: FMT-Dc
Hãng sản xuất: FMG – Hà Lan
A. Thông số kỹ thuật:
[1] Tiêu chuẩn về đo lường (Metrological approvals):
– Đáp ứng chuẩn MID 2014/32/EU
– Đáp ứng chuẩn OIML R137 1&2 (2014)
[2] Tiêu chuẩn an toàn cháy nổ (ATEX Approval)
– Cảm biến đáp ứng chuẩn phòng nổ: Ex ia IIC; cấp chịu nhiệt T4… T6
– Bộ đếm xung đáp ứng chuẩn phòng nổ: Ex ib IIB; cấp chịu nhiệt T3… T6
[3] Lưu lượng: 10 m³/h lên đến 40.000 m³/h
[4] Độ chính xác: đáp ứng chuẩn MID, EN standards or OIML recommendations
±1% trong dải đo 0,2 Qmax to Qmax
± 2% trong dải đo Qmin to 0,2 Q max
– Độ lặp lại: ≤0.1%
[5] Kích thước cổng từ DN80 lên đến DN600 mm (2” to 24”)
[6] Áp suất làm việc: PN10 – 100bar
[7] Bích nối: ANSI 150 ….ANSI 600
[8] Cấp bảo vệ: IP67
[9] Vật liệu chế tạo Lưu lượng kế đo Gas kiểu cơ dòng FMT-Dc:
– Thân đồng hồ: hợp kim nhôm/ thép (tiêu chuẩn)
– Thép tôi nhiệt cao cấp (Option)
– Cartridge; Straightening vane; Turbine wheel: Aluminum
– Trục, vòng bi: Stainless stee
[10] Tín hiệu ra: LF pulsers 1imp/m3 (tiêu chuẩn), HF pulsers (option).
B. Phụ kiện kèm theo gồm có:
– Đồng hồ đo kèm bộ hiển thị cơ
– Bộ phát xung LF pulsers; HF pulsers
– Bơm dầu bôi trơn

C. Dải đo chi tiết các size đồng hồ FMT-Lx

Lưu lượng kế đo Gas kiểu cơ dòng FMT-Lx Model: FMT-Lx
Hãng sản xuất: FMG – Hà Lan
A. Thông số kỹ thuật:
[1] Tiêu chuẩn về đo lường (Metrological approvals):
–  Đáp ứng chuẩn EN12261:2002
– Đáp ứng chuẩn EN12261:A1-2006
– Đáp ứng chuẩn OIML R137 1&2 (2014)
– Đáp ứng chuẩn MID 2014/32/EU
[2] Tiêu chuẩn an toàn cháy nổ (ATEX Approval)
– Cảm biến đáp ứng chuẩn phòng nổ: Ex ia IIC; cấp chịu nhiệt T4… T6
– Bộ đếm xung đáp ứng chuẩn phòng nổ: Ex ib IIB; cấp chịu nhiệt T3… T6
[3] Lưu lượng: 3 m³/h lên đến 40.000 m³/h
[4] Độ chính xác phép đo:
≤ ±1% trong dải đo 0,2 Qmax to Qmax
≤ ± 2% trong dải đo Qmin to 0,2 Q max
[5] Kích thước cổng từ DN50 lên đến DN600 mm (2” to 24”)
[6] Áp suất làm việc: PN10 – 100bar
[7] Bích nối: ANSI 150 ….ANSI 600
[8] Cấp bảo vệ: IP67
[9] Vật liệu chế tạo Lưu lượng kế đo Gas kiểu cơ dòng FMT-Lx:
– Thân đồng hồ: hợp kim nhôm/ thép (tiêu chuẩn)
– Thép tôi nhiệt cao cấp (Option)
– Cartridge; Straightening vane; Turbine wheel: Aluminum
– Trục, vòng bi: Stainless stee
[10] Tín hiệu ra: LF pulsers 1imp/m3 (tiêu chuẩn), HF pulsers (option).
B. Phụ kiện kèm theo gồm có:
– Đồng hồ đo kèm bộ hiển thị cơ
– Bộ phát xung LF pulsers; HF pulsers
– Bơm dầu bôi trơn
C. Dải đo chi tiết các size đồng hồ FMT-Lx

Đo khối lượng Gas nguyên lý Coriolis M050 Model: M050 (Dải đo 1.36 to 136 kg/min)
Hãng sản xuất: Red Seal – Mỹ
A. Ứng dụng:
* Đo khối lượng Gas nguyên lý Coriolis M050 Loại đồng hồ có độ chính xác cao, chuyên dụng cho công việc xuất nhập tàu, xe tec chở với thể tích lớn.
* Công nghiệp:
√ Oil and gas production
√ Pharmaceutical
√ Cosmetics
√ Food and beverage
√ Agricultural chemicals and pesticides
√ Paint and coatings
√ Perfume
√ Adhesives

B. Thông số kỹ thuật:
Cảm biến đo (Transducer):
[1] Đo khối lượng Gas: 1.36 to 136 kg/min || Độ chính xác: ±0.1% of rate
[2] Đo tỷ trọng: 0.4 to 3.0 g/cc || Độ chính xác: ±0.002 g/cc
[3] Độ chính xác phép đo nhiệt độ: 0.56°C
[4] Đường kính lắp đặt:
– VCO: ren 1”
– Lắp bích chuẩn ANSI: 1/2”, 3/4”, 1”; 150#, 300#, 600# RF
– Lắp bích chuẩn DIN: PN40 DN15
– Lắp kểu Tri-Clamp: 1-1/2”; 2″ 150lbs
[5] Điều kiện làm việc:
– Nhiệt độ lớn nhất: -45…+204^oC
– Áp suất max: 137 bar (2000 psi)
[6] Vật liệu chế tạo:
– Vỏ cảm biến: 304L SST
– Bộ phận tiếp xúc môi chất: 316L SS
[7] Tiêu chuẩn phòng nổ: Ex ia
Bộ hiển thị NexGen SFT100
ISO 9001 Certified Manufacturing Facility
[1] Hiển thi: LCD, 4 dòng 12 ký tự
[2] Đơn vị hiển thị:
– Lưu lượng tổng cộng dồn (Kg/h, Tấn/h, Kg/min)
– Lưu lượng tức thời
– Tỷ trọng môi chất
– Tỷ lệ phần trăm tạp chất.
[3] Cấp bảo vệ vỏ: vỏ nhôm có cấp bảo vệ IP 66, NEMA 4X, 7 and 9
[4] Nguồn cấp: 115 or 230 VAC ± 15%, 50/60 Hz ± 5%, 12-36 VDC ± 15%
[5] Truyền thông: RS485; Modbus
[6] Tín hiệu đầu ra:  4-20 mA; xung  0-10 KHz
[7] Phù hợp với tiêu chuẩn phòng nổ: CSA/US, LCIE (ATEX)
[8] Cấp phòng nổ: Ex II 2 G / EEX d [ia] IIB T6

Lưu lượng kế đo Gas kiểu cơ dòng Fluxi 2000/TZ Model: TZ
Hãng sản xuất: ITRON – Đức
Thông số kỹ thuật:
[1] Độ chính xác:
– High Accuracy: ±0.5% 0.2Qmax to Qmax; ±1.0% Qmin-0.2Qmax (option)
– Standard Accuracy: 1% dải 0.2 Qmax to Qmax; 2% Qmin to 0.2Qmax
[2] Áp suất làm việc max: 100bar
[3] Tiêu chuẩn: LCIE 06 ATEX 6031 X
[4] Lưu lượng kế đo Gas kiểu cơ dòng Fluxi 2000/TZ Tín hiệu ra: 1m3/lmp (tiêu chuẩn), HF3 (option)
– DN50 : 20 – 100 m3/giờ
– DN80 : 20 – 160; 30 – 250; 30 – 400 m3/giờ
– DN100: 20 – 250; 30 – 400; 30 – 650 m3/h
– DN150: 20- 650; 30 -1000; 30 – 1600 m3/h
– DN200: 20-1000; 30 -1600; 30 -2500 m3/h
– DN250: 20 -1600; 30 -2500; 30 -4000 m³/h
– DN300: 20-2500; 30 -4000; 30-6500 m3/h
– DN400: 20-4000/ 30 -6500/ 30 -10000 m3/h
– DN500: 30-6500/ 30 -10000 m3/h
[5] Kiểu bích: ANSI150, ANSI 300
[6] Tiêu chuẩn chế tạo: EC và OIML

Lưu lượng kế đo Gas kiểu cơ dòng MZ Model: MZ
Hãng sản xuất: ITRON – Đức
Thông số kỹ thuật:
[1] Độ chính xác: ±1.5% Qmin-Qmax
[2] Áp suất làm việc max: 40bar
[3] Tiêu chuẩn: L.C.I.E. 06 ATEX 6031 X
[4] Tín hiệu ra: 1m3/lmp, HF3
[5] Cổng lắp bích chuẩn ANSI hoặc Wafer
[6] Dải đo (tùy thuộc size) Lưu lượng kế đo Gas kiểu cơ dòng MZ
– Size DN50  : 6 – 100 m3/h
– Size DN80  : 10-100/16-250/25-400 m³/h
– Size DN100: 16-250/25-400/40-650 m³/h
– Size DN150: 40-650/65-1000/100-1600 m³/h
– Size DN200: 65-1000/ 100 -1600/ 160 -2500 m3/h
– Size DN250: 100-1600/160-2500/250-4000m³/h
– Size DN300: 160-2500/250-4000/400-6500m³/h
– Size DN400: 250-4000/400-6500/650-1000m³/h

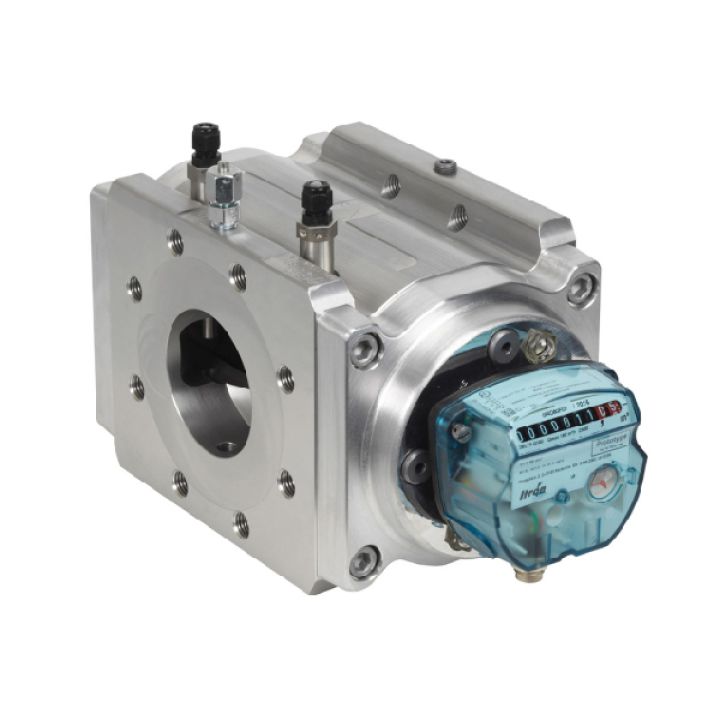

Lưu lượng kế đo Gas kiểu cơ dòng DELTA Model: DELTA
Hãng sản xuất: ITRON – Đức
Ưu điểm: khoảng đo rộng hơn dòng TZ và MZ
[1] Dải đo: 0.25 đến 1000 m³/h
[2] Độ chính xác: ±1.0% Qmin-0.2Qmax; ±0.5% 0.2Qmax-Qmax
[3] Áp suất làm việc max: 100bar
[4] Đường kính: DN25 đến DN150 (1” -6”)
[5] Tiêu chuẩn: II 1/2 G Ex ia IIC T5 c T6
[6] Cổng lắp đặt: lắp ren hoặc bích ANSI Class 150, 300,..
[7] Tín hiệu ra: LF pulse 0.01 m3/lmp (standard) hoặc HF pusle
Ứng dụng: natural gas and various filtered, and noncorrosive gases

Lưu lượng kế đo gas kiểu cơ dòng DELTA là thiết bị đo lường chuyên dụng để đo lưu lượng khí gas trong các hệ thống công nghiệp và dân dụng. Thiết bị này hoạt động dựa trên nguyên lý cơ học, thường sử dụng cơ chế tuabin hoặc cánh quay để đo lưu lượng khí. Dưới đây là mô tả chi tiết về lưu lượng kế đo gas kiểu cơ dòng DELTA:

Lưu lượng kế đo Gas kiểu điện tử phòng nổ Đo lưu lượng khí (Air) đo lưu lượng hơi (Steam) cho khu vực có nguy cơ cháy nổ
Xuất xứ: Mỹ
Thông số kỹ thuật:
[1] Dải đo max: 4.020 SCFM
[2] Độ chính xác: ±1% giá trị đo+ 0.5% FS
[3] Áp suất làm việc max: 1500 psi
[4] Đường kính ống: DN15-DN900
[5] Hiển thị: 2 x 16 LCD digital display
[6] Tiêu chuẩn: II 2 GD Ex d IIC T6 … T2;
[7] Ứng dụng: LPG, CH4, Air, Nitrongen, Propane, butane,…

An toàn cao: Lưu lượng kế đo Gas kiểu điện tử phòng nổ được thiết kế để hoạt động an toàn trong các môi trường dễ cháy nổ, giảm nguy cơ cháy nổ và bảo vệ an toàn cho người lao động.
Độ tin cậy và chính xác: Cung cấp dữ liệu đo lường chính xác và đáng tin cậy, giúp tối ưu hóa quy trình sản xuất và vận hành.
Hiệu suất cao: Đảm bảo đo lường hiệu quả và liên tục, giúp nâng cao hiệu suất và chất lượng sản phẩm.
Dễ sử dụng và bảo trì: Thiết kế thân thiện với người dùng, dễ dàng lắp đặt, sử dụng và bảo trì, giảm thiểu thời gian dừng máy và chi phí vận hành.

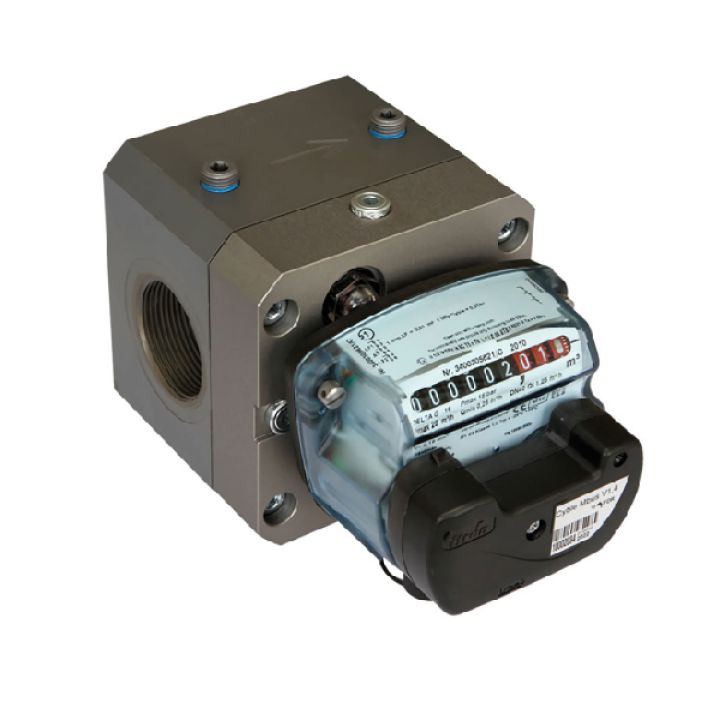

Lưu lượng kế Quantometer Delta QD Dòng: Delta QD
Hãng sản xuất: ITRON – Đức
Thông số kỹ thuật:
[1] Dải đo của đồng hồ:
– Model QD25: 0.8 đến 25m³/h
– Model QD60:  20 đến 60m³/h
[2] Độ chính xác: ±1.5% thang đo
[3] Áp suất làm việc lớn nhất: 16bar
[4] Đường kính: DN40
[5] Tiêu chuẩn: II 1/2 G Ex ia IIC T5 c T6
[6] Cổng lắp đặt: 1”1/2 ren BSP
[7] Tín hiệu ra: LF pulse 0.01 m3/lmp (standard) hoặc HF pusle
[8] Cấp bảo vệ: IP67
[9] ATEX Directive 94/9/EC
Various options available: Cyble Sensor, high frequency transmitter, thermowell, etc

Lưu lượng kế Quantometer Delta QD là thiết bị đo lường dùng để đo lưu lượng khí trong các hệ thống công nghiệp và thương mại. Đây là một loại lưu lượng kế dạng cơ học, được thiết kế đặc biệt để đo lường lưu lượng của các loại khí như khí tự nhiên, khí hóa lỏng và các loại khí khác. Dưới đây là mô tả chi tiết về lưu lượng kế Quantometer Delta QD:

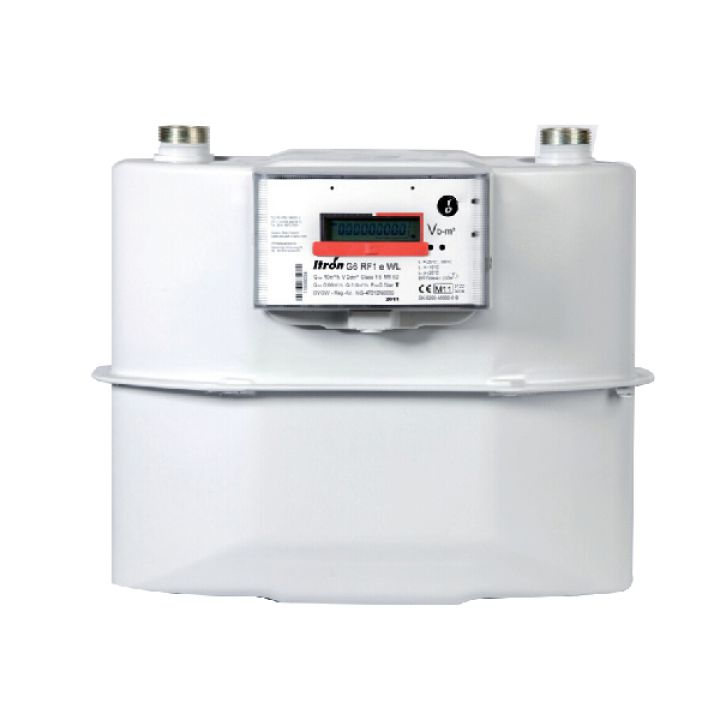

Lưu lượng kế đo Gas kiểu màng dòng ACD Dòng sản phẩm: ACD
Hãng: Itron-Đức
Thông số kỹ thuật:
[1] Độ chính xác: Class 1.5
[2] Áp lực làm việc: 0.1-0.5 bar  (option: 1.5 bar)
[3] Tín hiệu ra xung: 0.1m3/xung
– Model: ACD G10 : 0.10 ÷ 16 m3/h
– Model: ACD G16 : 0.16 ÷ 25 m3/h
– Model: ACD G25 : 0.25 ÷ 40 m3/h
– Model: ACD G40 : 0.40 ÷ 65 m3/h
– Model: ACD G65 : 0.65 ÷ 100 m3/h
– Model: ACD G100 : 1.00 ÷160 m3/h
[4] Môi chất công tác: Khí tự nhiên, LPG và các loại khí không ăn mòn

Lưu lượng kế đo gas kiểu màng dòng ACD là thiết bị được sử dụng để đo lưu lượng khí gas thông qua cơ chế màng đàn hồi. Thiết bị này thường được sử dụng trong các ứng dụng công nghiệp và dân dụng để đảm bảo đo lường chính xác và quản lý hiệu quả lượng khí sử dụng. Dưới đây là mô tả chi tiết về lưu lượng kế đo gas kiểu màng dòng ACD:
