QS SERIES - SHUT OFF PULSE TOOLS
HÃNG: INGERSOLL RAND - USA
• Hoạt động bằng khí nén 8.9-25CFM
• Dải đặt lực: 4.5-8....max 210 Nm
• Tốc độ: 4000-7000Nm
• Ly hợp ngắt khí tự động (shut off)
• Cỡ bu lông: M5-M16
• Đầu lắp khẩu: 1/4"; 3/8"; 1/2"; 3/4"




GIỚI THIỆU VỀ DỤNG CỤ XUNG - PULSE TOOLS
     Trong thế giới lắp ráp, không có cuộc cạnh tranh chính thức nào để xác định công cụ quyền lực tốt nhất của thế kỷ 21 (cho đến nay). Nhưng, nếu có, các công cụ xung chắc chắn sẽ hoạt động. Lý do: Trong 15 năm qua, chúng không chỉ thân thiện với công thái học và có khả năng giảm tốc độ cao. Rất nhiều công cụ xung đã được bán vào những năm 1980 và 1990 vì những lợi ích công thái học của chúng và điều đó là chính đáng. Tuy nhiên, trong những năm gần đây đã có sẵn thêm các phiên bản dụng cụ pin và điện mang lại tính linh hoạt và độ chính xác cao hơn. Các công cụ khí nén cũng nhỏ hơn, tiêu thụ ít khí nén hơn và mang lại tỷ lệ công suất trên trọng lượng tốt hơn.
     Những lợi ích này rất quan trọng đối với một nhà cung cấp hộp số. Trong năm qua, các nhà lắp ráp của công ty đã sử dụng các công cụ xung khí nén có báng súng để chế tạo các bộ truyền động cho một nhà sản xuất thiết bị nông nghiệp toàn cầu. Mức tiêu thụ không khí thấp hơn của các công cụ có nghĩa là chi phí vận hành thấp hơn.

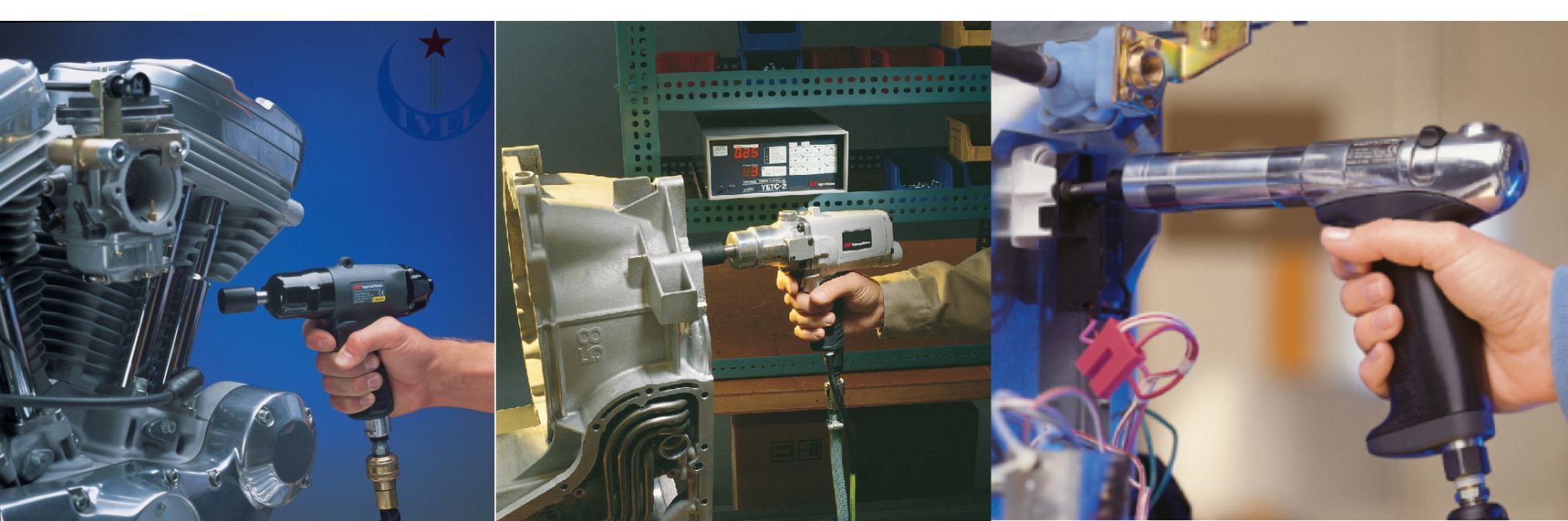

Các nhà cung cấp ô tô đang ngày càng sử dụng các công cụ xung để buộc chặt nhiều loại bộ phận quan trọng không đảm bảo an toàn. Chúng bao gồm chắn bùn, cản, bảng điều khiển, khối xi lanh và trục khuỷu. Các nhà sản xuất đồ nội thất cũng trở thành những người hâm mộ lớn của các công cụ xung. Những người lắp ráp của họ đặc biệt thích lợi ích công thái học và khả năng chính xác của công cụ này so với lợi ích của tua vít thủ công.
     Khi được giới thiệu vào đầu những năm 1960, các công cụ xung đã thu hút rất ít sự quan tâm của các nhà sản xuất. Tất cả đã thay đổi vào cuối những năm 1970, khi các nhà sản xuất ô tô Nhật Bản bắt đầu sử dụng công nghệ này. Ngày nay, các nhà sản xuất trên toàn thế giới trong nhiều ngành công nghiệp ngày càng sử dụng các công cụ xung để tận dụng ưu điểm tiện dụng và nhiều lợi ích lắp ráp khác của chúng từ độ chính xác của mô-men xoắn đến độ rung thấp và hoạt động yên tĩnh (khoảng 80 dB).
NGUYÊN LÝ HOẠT ĐỘNG
     Dụng cụ xung được vận hành giống như bất kỳ dụng cụ điện cầm tay nào khác. Thợ lắp ráp tự đặt mô men xoắn mong muốn, lắp đầu khẩu cần siết và nhấn nút kích hoạt. Các công cụ xung là các công cụ truyền động không liên tục, nghĩa là chúng áp dụng mô-men xoắn theo từng bước thay vì liên tục. Các xung ngắn này giảm thiểu hoặc loại bỏ phản ứng mô-men xoắn mà thợ lắp ráp gặp phải. Các công cụ này có cấu hình thẳng (inline), súng lục (pistol) và góc vuông (Angle), đồng thời có động cơ (khí nén, điện hoặc chạy bằng pin) được kết nối với khối xung. Bên trong khối xung là một khoang hình chữ nhật chứa đầy chất lỏng thủy lực. Ngoài ra, trong buồng còn có một đến ba lưỡi quay quanh một trục truyền động được nối với đe của dụng cụ.
Điều quan trọng là phải phân biệt giữa các công cụ xung dầu và cơ học. Trong một công cụ dầu, chất lỏng thủy lực trong buồng được nén để tạo ra chênh lệch áp suất. Bộ vi sai này tạo ra một xung mô-men xoắn được truyền đến đầu siết. Nói cách khác, chỉ riêng áp suất chất lỏng thủy lực đã làm quay đầu siết. Điều này tương tự như cách chất lỏng thủy lực có áp suất nâng gầu trên máy đào, nhưng ở quy mô nhỏ hơn nhiều. Ngược lại, các công cụ xung cơ học dựa vào cơ chế kiểu cam bên trong buồng để tạo ra lực. Chất lỏng chủ yếu hấp thụ rung động và bôi trơn các bộ phận chuyển động. Ngoài ra, các công cụ này tạo ra ít xung hơn với lực cao hơn, trong khi các công cụ xung dầu tạo ra nhiều xung hơn với lực riêng lẻ thấp hơn.
     Trước khi chốt được lắp vào, dụng cụ chạy ở tốc độ tự do 4.000 đến 8.000 vòng/phút nhưng không phát xung. Bộ xung và động cơ của nó quay cùng tốc độ và các cánh tiếp xúc với thành trong của buồng. Sau dụng cụ siết đạt được mô-men xoắn, đe sẽ chậm lại nhưng bộ xung vẫn tiếp tục ở tốc độ ban đầu. Các lưỡi dao đẩy vào trong về phía trung tâm của đe, nén các lò xo. Hành động này làm giảm thể tích trong buồng và tăng áp suất lên chất lỏng thủy lực. Khi bộ xung tiếp tục quay, áp suất chất lỏng tăng lên đến mức nó đẩy vào các cánh và buộc đe quay. Khi chất lỏng đạt đến áp suất tối đa, phần hẹp nhất của buồng (được gọi là điểm bịt kín) sẽ truyền năng lượng từ bộ phận quay và chất lỏng đến đe để tạo ra một xung mô-men xoắn. Mỗi xung kéo dài từ 2 đến 4 mili giây. Tùy thuộc vào khớp  tám đến 10 xung thường là đủ để siết chặt.
     Các công cụ xung được phân loại theo loại ly hợp: Ngắt hoặc không ngắt. Ban đầu, tất cả các công cụ xung đều không ngắt nghĩa là chúng sẽ phát xung miễn là người vận hành nhấn nút kích hoạt. Dụng cụ không ngắt yêu cầu người vận hành lành nghề để đạt được độ chính xác về mô-men xoắn và tránh mài mòn dụng cụ sớm. Nói chung, các công cụ không ngắt phù hợp nhất cho các ứng dụng có khối lượng thấp những công cụ yêu cầu mô-men xoắn lên tới 20 ft-lb hoặc khả năng lặp lại với dung sai chặt chẽ hoặc khi người vận hành phải đánh giá thực tế tình trạng của mối nối sau khi lắp đặt. Các công cụ xung ngắt đã có sẵn trong khoảng một thập kỷ qua và được thiết kế để tự động cắt nguồn cho động cơ sau khi đạt được mô-men xoắn đặt trước.
TÍNH NĂNG DỤNG CỤ XUNG INGERSOLL RAND DÒNG QS
• Phạm vi mô-men xoắn: 4,5 - 210 NM
• Tốc độ: 4000 - 7000 vòng/phút
• Điều chỉnh mô-men xoắn dễ dàng để thiết lập nhanh
• Tính năng tự động ngắt nguồn khí vào dụng cụ khi chu kỳ hoàn tất.
• Tốc độ cao, thiết kế nhỏ gọn, nhẹ
• Thiết kế công thái học cầm nắm thoải mái, độ rung và ồn thấp, không phản ứng khi sử dụng một tay
• Tự động tắt để hạn chế tiêu thụ khí và giảm sự mài mòn dụng cụ
• Chống nhả cò sớm; được khuyến nghị khi muốn cải thiện khả năng chống lỗi

THÔNG SỐ KỸ THUẬT
