Hãng: Haso-Balan
Hệ thống giám sát khí Mê tan GM-1 Tích hợp cho các dòng Monorail chạy diesel, chạy pin,

Mô tả
[1] Hệ thống giám sát khí Mê tan GM-1 được tích hợp cho các dòng Monorail chạy diesel, chạy pin,…
[2] Khi nồng độ khí cháy nổ trong vùng làm việc vượt quá ngưỡng an toàn. Hệ thống sẽ can thiệp vào động cơ để dừng máy. Hệ thống có thể đo và hiển thị nồng độ khí mê tan, điều khiển, cung cấp tín hiệu và truyền thống RS422.

Cấu hình hệ thống
Hệ thống gồm có
– GM-1JB/x: Gas Meter Main Controller (1 pc)
– GM-1TB: Gas Meter User Terminal (1 or 2 pcs)
– R- 00M1: Đầu dò khí R-X (cảm biến hồng ngoại) (1 or 2 pcs)

Thông số kỹ thuật
[1] Nguồn cấp: Un=10V÷16V, In=500mA (Un=12V)
[2] Thời gian hoạt động khi mất nguồn: 10 giờ
[3] Nguyên lý đo: Sử dụng đầu dò R-x
[4] Truyền thông: RS422
[5] Tín hiệu kết nối: 0-10V/0-5V hoặc 4-20mA
[6] Điều kiện làm việc: -10~40ºC / độ ẩm ≤95%
[7] Kích thước / trọng lượng
– Bộ điều khiển: GM-1JB/x: 160 x 160 x 90mm | 2,5kg
– Hộp đầu cuối: GM-1TB: 75 x 160 x 56mm | 1 kg
[8] Cấp bảo vệ vỏ: IP54
[9] Cấp phòng nổ: I M1 Ex ia I Ma
Chứng chỉ: TEST 14 ATEX 0063X (GM-1JB/x); TEST 14 ATEX 0062X (GM-1TB); SIL1

Hệ thống giám sát khí Mê tan MKO-1 tích hợp cho xe khai thác hầm lò MKO-12
Hãng: Haso-Balan
Đáp ứng chuẩn IM1 Ex ia I Ma
Mô tả

• Hệ thống giám sát khí Mê tan MKO-1 được tích hợp cho các dòng máy khai thác mỏ như Máy khấu, Máy xúc, đầu kéo.
• Thông thường, các dòng máy khai thác không lắp sẵn hệ thống giám sát khí Mê tan. Khi nồng độ khí mê tan vượt quá ngưỡng cho phép máy khai thác vẫn sử dụng sẽ gây mất an toàn cháy nổ.
• Hệ thống giám sát khí MKO-12 sẽ giải quyết được bài toán trên. Khi đó hệ thống MKO-12 sẽ tự động đưa tín hiệu điều khiển để dừng vận hành máy cho tới khi ngưỡng khí cháy giảm xuống mức cho phép mới được hoạt động lại.
• Hệ thống MKO-12 là một thiết bị đạt cấp phòng nổ M1, do đó có thể được sử dụng trong tất cả các mỏ hầm lò có khả năng cháy nổ khí mêtan hoặc bụi than hiểm nguy


Hê thống MKO-12 gồm có

• Bộ điều khiển: GM-1JB/x
• Hộp đầu cuối GM-1TB
• Đầu đo khí R-X (cảm biến khí),
• Vỏ bảo vệ đầu đo khí OSP-K2.


Thông số kỹ thuật
[1] Nguồn cấp cho hệ thống: 10V÷16V, In = 500mA (Un = 12V)
[2] Thời gian hoạt động khi mất ngồn: 10 giờ
[3] Nguyên lý hoạt động: Sử dụng đầu dò khí R-x
[4] Truyền thông: RS422
[5] Tín hiệu truyền: 0-10V/0-5V or 4-20mA
[6] Nhiệt độ môi trường làm việc: -210÷40ºC
[7] Độ ẩm môi trường: ≤95% (không ngưng tụ)
[8] Kích thước/ trọng lượng:
– Bộ điều khiển GM-1JB/x: 160x160x90mm | 2,5 kg
– Hộp đầu cuối GM-1TB: 75x160x56mm | 1 kg
[9] Cấp bảo vệ vỏ: IP54
[10] Cấp phòng nổ: IM1 Ex ia I Ma
[11] Chứng chỉ: TEST 14 ATEX 0063X (GM-1JB/x); TEST 14 ATEX 0062X (GM-1TB); SIL 1

Hệ thống giám sát khí MGS-1 Mã hiệu: MGS-1
Hãng sản xuất: Haso-Balan
Mô tả
Hệ thống giám sát khí đa năng MGS-1 là một hệ thống online ứng dụng để đo nồng độ khí, các đại lượng vật lý khác và cảnh báo khi đã vượt quá ngưỡng thiết đặt. Hệ thống được cấu hình bốn mô-đun cảm biến đo khi hoặc theo mỗi nhu cầu khách hàng. Các mô-đun đo lường có thể đo nồng độ khí mê-tan (CH4), oxy (O2), carbon monoxide (CO), carbon dioxide (CO2), hydrogen sulphide (H2S), sulfur dioxide (SO2), nitrogen dioxide (NO2)….Các mô-đun có thể  hiệu chỉnh thiết đặt trên màn hình hiển thị đồ họa bộ điều khiển hiển thị. Chủ yếu nó được sử dụng để hiển thị kết quả đo. Bên dưới màn hình là bốn nút để hoạt động của cảm biến.
Bạn có thể đặt ngưỡng cảnh báo hoặc hiệu chỉnh các mô-đun đo. Ở mặt trước còn có còi báo động quang học và âm thanh. Chúng có thể được bật sau khi vượt qua báo thức đã chọn các ngưỡng.
Thông số kỹ thuật
[1] Nguồn cấp: 12V/ dòng điện 800mA
[2] Dải đo
– Dải đo khí cháy CH4: 0 ÷ 100% CH4
– Dải đo khí Oxy (O2): 0 ÷ 25% O2
– Dải đo khí Carbon monoxide (CO): 0 ÷ 1000ppm CO
– Dải đo khí carbon dioxide (CO2): 0 ÷ 5% CO2
– Dải đo khí Hydrogen (H2): 0 ÷ 1000 ppm H2
– Dải đo khí hydrogen sulfide (H2S): 0 ÷ 100ppm H2S
– Dải đo khí sulfur dioxide (SO2): 0 ÷ 50ppm SO2
– Dải đo khí nitric oxide (NO): 0 ÷ 250ppm NO
– Dải đo khí nitrogen dioxide (NO2): 0 ÷ 20ppm NO
[3] Kích thước ngoài: 160 x 260 x 92 mm
[4] Trọng lượng: 4,5kg
[5] Cấp bảo vệ vỏ: IP54
[6] Cấp phòng nổ: IM1 Ex ia I Ma

Xuất xứ: Balan
Hệ thống giám sát khí 40 kênh CST-40A Khả năng giám sát lên tới 40 kênh đầu vào.
Hệ thống có giấy chứng nhận do cấp nhà nước Balan, ký hiệu: GX – 64/13.
Mô tả

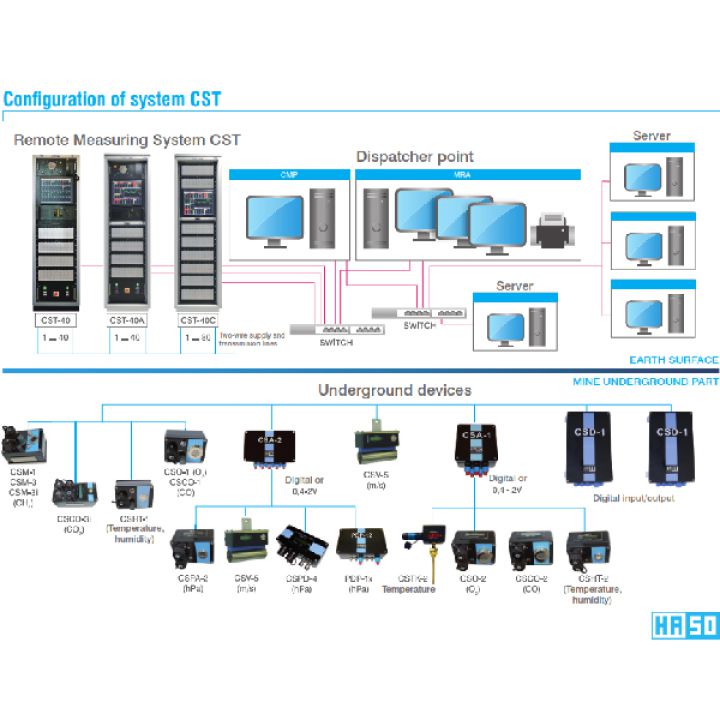

Hệ thống giám sát khí 40 kênh CST-40A được xây dựng dựa trên các trạm trung tâm đo từ xa loại CST-40A, cảm biến và thiết bị được kết nối với chúng, và một hệ thống chính – SWµP-3.
Hệ thống được thiết kế cho:
* Kiểm soát liên tục và ghi lại thông số liên quan tại các mỏ có khí mêtan, có nguy cơ cháy và thông gió
* Chuyển đổi nguồn điện của máy móc và thiết bị điện trong trường hợp vượt quá các thông số cho phép
* Kiểm soát và ghi lại lịch sử làm việc của các đầu đo có tác động đến quá trình sản xuất hoặc an toàn
* Thực hiện kiểm tra hoạt động của các đầu đo được kết nối.
* Truyền tín hiệu cảnh báo đang xảy ra và dòng chảy quá mức vào hệ thống phát sóng cảnh báo

THÔNG SỐ KỸ THUẬT
[1] Nguồn cấp cho hệ thống: 230VAC
[3] Tín hiệu truyền: Số hóa (digital), tần số (frequyency)
[4] Số kênh đầu vào: 40 kênh
[5] Chế độ hoạt động: tự động hoặc bằng tay
[6] Thời gian nhận tín hiệu đo: 1~4 giây (tùy thuộc vào đầu đo)
[7] Chu kỳ đo: 1~8 giây/ 1 đường đầu vào
[8] Thời gian tự động tắt nguồn cảm biến CSM-1, CSM-3: < 5 giây
[9] Khoảng cách kết nối đầu đo và trung tâm: ≥ 10km (đầu đo CSM-1, CSCO-1, CSM-3, CSHT-1)
[10] Ghi kết quả đo: máy tính
[11] Màn hình hiển thị: LCD
[12] Thiết đặt cảnh báo: có thể cài đặt cảnh báo trên mỗi kênh
