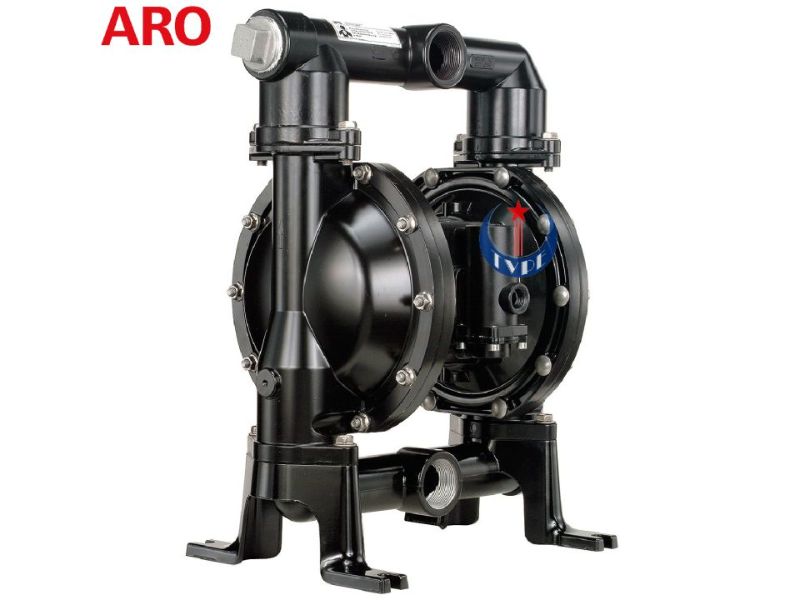

Bơm màng khí nén là gì?

- Bơm màng khí nén là loại máy bơm hoạt động nhờ áp lực khí nén, giúp di chuyển màng bơm qua lại để hút và đẩy chất lỏng mà không cần cánh quạt như các loại bơm thông thường. Nhờ thiết kế này, bơm có thể xử lý nhiều loại chất lỏng khác nhau, bao gồm hóa chất ăn mòn, chất lỏng nhớt, và cả các chất dễ cháy nổ.

- Điểm đặc biệt của loại bơm này là sử dụng áp lực khí nén thay vì điện, giúp giảm nguy cơ cháy nổ và đảm bảo an toàn trong các môi trường nguy hiểm như nhà máy hóa chất, khu vực dễ cháy, và các ngành công nghiệp đặc thù khác.

- Ngày nay, bơm màng khí nén được sử dụng rộng rãi trong các ngành công nghiệp như bơm bột, bơm nhiên liệu, bơm sơn, và xử lý nước thải nhờ tính an toàn, hiệu quả và khả năng ứng dụng đa dạng.

>>> Xem thêm: Khí nén là gì? Tìm hiểu về máy nén khí và hệ thống khí nén

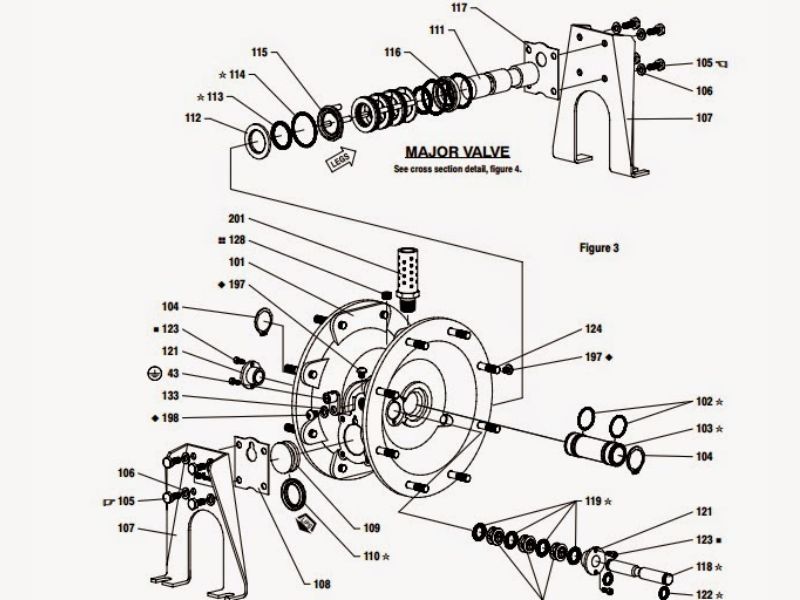

Cấu tạo máy bơm màng khí nén

Máy bơm màng khí nén có cấu tạo tương đối đơn giản, bao gồm hai bộ phận chính: phần tiếp xúc với chất lỏng (Fluid Side) và phần tiếp xúc với khí nén (Air Side).

• Phần Fluid Side bao gồm các chi tiết như thân bơm, màng bơm, van bi và đế van bơm, chịu trách nhiệm dẫn và kiểm soát dòng chất lỏng.

• Phần Air Side chứa bộ chia khí và bộ phận phối khí, đảm nhiệm việc điều chỉnh dòng khí nén để vận hành màng bơm, giúp máy hoạt động liên tục và ổn định.

Dưới đây là chi tiết từng bộ phận của máy bơm màng khí nén

Thân Bơm

Thân bơm là bộ phận chính bảo vệ các chi tiết bên trong và tiếp xúc trực tiếp với chất lỏng.

Các vật liệu được sử dụng để chế tạo thân bơm tùy thuộc vào loại chất lỏng cần bơm và yêu cầu của ngành nghề.

• Nhựa thường được sử dụng cho các ứng dụng bơm hóa chất hoặc nước thải có hóa chất.

• Inox 304 và 316 thích hợp cho các ngành thực phẩm, dược phẩm, hoặc các ứng dụng yêu cầu tiêu chuẩn vệ sinh cao, như bơm thực phẩm, tương ớt, tương cà, hoặc sản xuất thuốc.

• Nhôm , gang đúc hoặc thép không gỉ thường được chọn cho các ứng dụng bơm nước thải sạch, bùn loãng, dung môi, mực in hoặc bơm dầu nhớt khí nén nhờ vào khả năng chịu lực và độ bền cao.

Màng Bơm

Màng bơm là bộ phận quan trọng nhất trong máy bơm màng khí nén, có nhiệm vụ vận chuyển chất lỏng. Nếu màng bơm bị hư hại, bơm sẽ không còn hoạt động hiệu quả.

Màng bơm có thể được chế tạo từ nhiều vật liệu khác nhau như:

• Màng PTFE có tuổi thọ lớn

• Màng cao su: Santoprene

• Màng cao su dẻo: Hytrel

• Màng cao su Nitrile

• Màng Medical Grade Santoprene

• Màng PTFE w/ Santoprene backer

• Màng Viton

Bi và Đế Bi

- Trong máy bơm màng khí nén, bi và đế bi đóng vai trò giống như một chiếc van, giúp điều khiển dòng chảy chất lỏng trong quá trình hút và đẩy. Khi máy hoạt động, bi sẽ tạo ra các lỗ hở, giúp nén khí trong buồng khí và đồng thời cho phép chất lỏng đi qua.

- Bi và đế bi thường được làm từ các vật liệu như nhựa PP, Teflon, hoặc inox, tùy vào yêu cầu của chất lỏng cần bơm. Khi lựa chọn máy bơm màng, việc chọn vật liệu phù hợp cho bi là rất quan trọng để đảm bảo hiệu quả và độ bền của thiết bị, đặc biệt là trong các ứng dụng yêu cầu tính chất chống ăn mòn hoặc chịu nhiệt.

Các Bộ Phận Khác

• Đế Bơm: Đây là bộ phận giữ và nâng đỡ toàn bộ cấu trúc của máy bơm, đảm bảo sự ổn định trong suốt quá trình vận hành.

• Van Khí: Chức năng chính của van khí là phân phối khí nén trong buồng khí, tạo lực đẩy để piston hoạt động và giúp màng bơm di chuyển qua lại. Quá trình phân phối khí này giúp duy trì hiệu suất hoạt động của bơm.

• Ống Giảm Thanh: Bộ phận này được thiết kế để giảm tiếng ồn trong quá trình hoạt động của máy bơm màng, tạo môi trường làm việc yên tĩnh hơn. Ống giảm thanh có thể dễ dàng tháo lắp và thay thế khi cần thiết, giúp bảo trì thuận tiện.

Nguyên lý bơm màng khí nén

Bơm màng khí nén sử dụng hai màng linh hoạt di chuyển qua lại để tạo ra một buồng tạm thời, hút và đẩy chất lỏng qua bơm. Các màng này hoạt động như một vách ngăn giữa khí nén và chất lỏng. Nguyên lý hoạt động cụ thể như sau:

• Phân đoạn 1: Khi khí nén được đưa vào buồng khí phía sau màng số 1, khí nén này đẩy màng số 1 tạo ra một xung lực đẩy chất lỏng ra khỏi bơm. Cùng lúc, màng số 2 đang trong quá trình hút, không khí phía sau màng số 2 được đẩy ra ngoài, làm áp suất khí quyển đẩy chất lỏng vào phía hút của bơm. Van bi hút được đẩy ra khỏi chỗ ngồi, cho phép chất lỏng chảy vào buồng bơm.

• Phân đoạn 2: Khi màng số 1 hoàn thành quá trình đẩy và đến cuối hành trình, van khí chuyển hướng khí nén từ màng số 1 sang phía sau màng số 2. Khí nén đẩy màng số 2 ra ngoài, khiến màng số 1 di chuyển về phía buồng trung tâm. Van bi xả trong buồng bơm số 2 được đẩy ra, trong khi van bi xả trong buồng bơm số 1 đóng lại. Sau khi hoàn thành quá trình, van khí sẽ lại hướng khí nén về phía màng số 1 và chu trình tiếp tục

Ưu điểm của bơm màng khí nén

Máy bơm màng khí nén sở hữu nhiều ưu điểm vượt trội, khiến nó trở thành lựa chọn lý tưởng trong các ứng dụng công nghiệp:

• Đảm bảo an toàn trong môi trường nguy hiểm: Bơm màng khí nén rất phù hợp sử dụng trong các khu vực dễ cháy nổ, vì thiết bị hoạt động bằng khí nén thay vì điện. Hơn nữa, bơm màng khí nén không bị rò rỉ trong quá trình vận hành, giúp đảm bảo an toàn cho người sử dụng.

• Tuổi thọ cao: Màng bơm của bơm màng khí nén ít bị hao mòn hơn so với các loại bơm cơ học nhờ vào đặc điểm áp suất cân bằng từ khí nén, giúp kéo dài tuổi thọ của thiết bị.

• Ứng dụng đa dạng cho nhiều loại chất lỏng: Với các vật liệu cấu tạo thân bơm đa dạng, máy bơm màng khí nén có thể bơm nhiều loại chất lỏng khác nhau, bao gồm hóa chất ăn mòn, nước thải, dầu nhớt, mỡ, hay các thực phẩm có độ sệt như tương ớt, tương cà, nước tương.

• Khả năng vận hành khô: Bơm màng khí nén có thể hoạt động trong trạng thái khô mà không sinh nhiệt hay bị hư hại, do thiết kế không sử dụng phốt và không có bộ phận chuyển động cần bôi trơn.

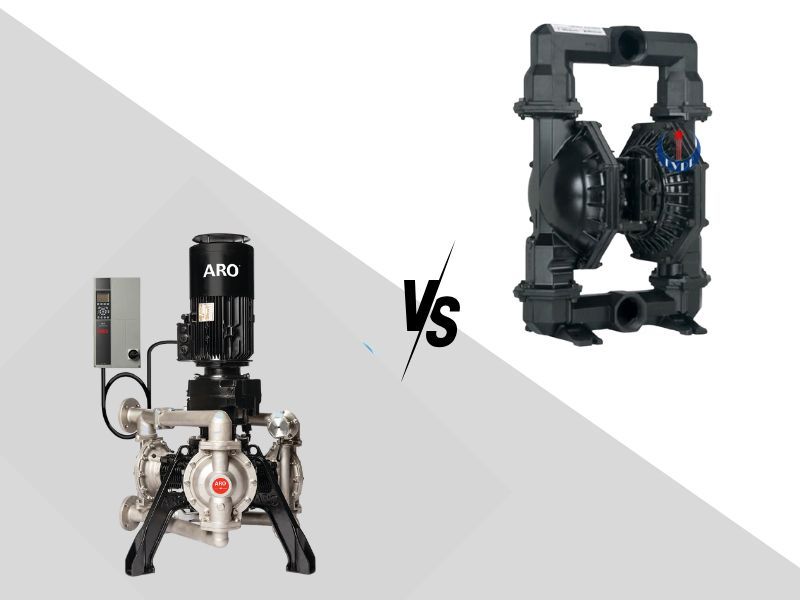

So sánh bơm màng khí nén và bơm màng chạy điện

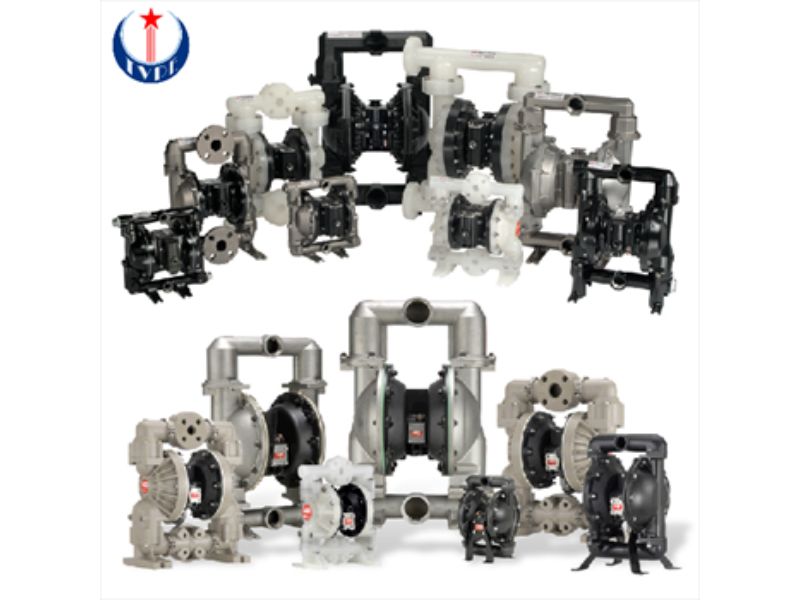

Mua bơm màng khí nén ở đâu uy tín, chất lượng?

Công ty Tân Việt Phát là địa chỉ uy tín cung cấp các loại bơm màng khí nén chất lượng cao, chính hãng. Với đa dạng các sản phẩm từ các thương hiệu nổi tiếng như ARO, Supavac, và nhiều nhãn hiệu khác, công ty cam kết mang đến giải pháp phù hợp cho mọi nhu cầu bơm trong các lĩnh vực công nghiệp. Các sản phẩm bơm màng khí nén tại đây đều được bảo hành chính hãng, đảm bảo hiệu suất và độ bền cao.

Ngoài ra, Tân Việt Phát còn cung cấp dịch vụ hậu mãi tốt với đội ngũ kỹ thuật viên chuyên nghiệp, sẵn sàng hỗ trợ khách hàng trong quá trình lắp đặt, bảo trì và sửa chữa. Các sản phẩm được lựa chọn kỹ càng, đảm bảo đáp ứng các yêu cầu khắt khe của khách hàng, đáp ứng các nhu cầu đặc thù như bơm hóa chất, thực phẩm, hay chất lỏng có độ nhớt cao.

Kết luận

Bài viết trên đã so sánh bơm màng khí nén và bơm màng chạy điện để giúp bạn hiểu hơn về bơm màng khí nén có ưu điểm gì so với bơm màng chạy điện? Nếu bạn còn đang băn khoăn không biết có nên lựa chọn bơm màng khí nén hay không hời điểm lý tưởng đưa ra quyết định. Bơm màng khí nén không chỉ an toàn, tiết kiệm chi phí vận hành mà còn có độ bền cao, dễ dàng sử dụng trong các môi trường khắc nghiệt. Với khả năng vận hành khô và không gây tiếng ồn, bơm màng khí nén sẽ là sự lựa chọn tuyệt vời cho công việc của bạn.
