Lưu lượng kế đo Gas kiểu điện tử phòng nổ Đo lưu lượng khí (Air) đo lưu lượng hơi (Steam) cho khu vực có nguy cơ cháy nổ
Xuất xứ: Mỹ
Thông số kỹ thuật:
[1] Dải đo max: 4.020 SCFM
[2] Độ chính xác: ±1% giá trị đo+ 0.5% FS
[3] Áp suất làm việc max: 1500 psi
[4] Đường kính ống: DN15-DN900
[5] Hiển thị: 2 x 16 LCD digital display
[6] Tiêu chuẩn: II 2 GD Ex d IIC T6 … T2;
[7] Ứng dụng: LPG, CH4, Air, Nitrongen, Propane, butane,…

An toàn cao: Lưu lượng kế đo Gas kiểu điện tử phòng nổ được thiết kế để hoạt động an toàn trong các môi trường dễ cháy nổ, giảm nguy cơ cháy nổ và bảo vệ an toàn cho người lao động.
Độ tin cậy và chính xác: Cung cấp dữ liệu đo lường chính xác và đáng tin cậy, giúp tối ưu hóa quy trình sản xuất và vận hành.
Hiệu suất cao: Đảm bảo đo lường hiệu quả và liên tục, giúp nâng cao hiệu suất và chất lượng sản phẩm.
Dễ sử dụng và bảo trì: Thiết kế thân thiện với người dùng, dễ dàng lắp đặt, sử dụng và bảo trì, giảm thiểu thời gian dừng máy và chi phí vận hành.

Lưu lượng kế đo Gas kiểu cơ dòng MZ Model: MZ
Hãng sản xuất: ITRON – Đức
Thông số kỹ thuật:
[1] Độ chính xác: ±1.5% Qmin-Qmax
[2] Áp suất làm việc max: 40bar
[3] Tiêu chuẩn: L.C.I.E. 06 ATEX 6031 X
[4] Tín hiệu ra: 1m3/lmp, HF3
[5] Cổng lắp bích chuẩn ANSI hoặc Wafer
[6] Dải đo (tùy thuộc size) Lưu lượng kế đo Gas kiểu cơ dòng MZ
– Size DN50  : 6 – 100 m3/h
– Size DN80  : 10-100/16-250/25-400 m³/h
– Size DN100: 16-250/25-400/40-650 m³/h
– Size DN150: 40-650/65-1000/100-1600 m³/h
– Size DN200: 65-1000/ 100 -1600/ 160 -2500 m3/h
– Size DN250: 100-1600/160-2500/250-4000m³/h
– Size DN300: 160-2500/250-4000/400-6500m³/h
– Size DN400: 250-4000/400-6500/650-1000m³/h

Lưu lượng kế đo Gas kiểu cơ dòng Fluxi 2000/TZ Model: TZ
Hãng sản xuất: ITRON – Đức
Thông số kỹ thuật:
[1] Độ chính xác:
– High Accuracy: ±0.5% 0.2Qmax to Qmax; ±1.0% Qmin-0.2Qmax (option)
– Standard Accuracy: 1% dải 0.2 Qmax to Qmax; 2% Qmin to 0.2Qmax
[2] Áp suất làm việc max: 100bar
[3] Tiêu chuẩn: LCIE 06 ATEX 6031 X
[4] Lưu lượng kế đo Gas kiểu cơ dòng Fluxi 2000/TZ Tín hiệu ra: 1m3/lmp (tiêu chuẩn), HF3 (option)
– DN50 : 20 – 100 m3/giờ
– DN80 : 20 – 160; 30 – 250; 30 – 400 m3/giờ
– DN100: 20 – 250; 30 – 400; 30 – 650 m3/h
– DN150: 20- 650; 30 -1000; 30 – 1600 m3/h
– DN200: 20-1000; 30 -1600; 30 -2500 m3/h
– DN250: 20 -1600; 30 -2500; 30 -4000 m³/h
– DN300: 20-2500; 30 -4000; 30-6500 m3/h
– DN400: 20-4000/ 30 -6500/ 30 -10000 m3/h
– DN500: 30-6500/ 30 -10000 m3/h
[5] Kiểu bích: ANSI150, ANSI 300
[6] Tiêu chuẩn chế tạo: EC và OIML

Cyble Sensor ATEX
A Smart Pulse Transmitter for Gas Meters
Hãng sản xuất: ITRON – Đức
A. Mô tả:
The Cyble Sensor ATEX has been designed specifically for gas utilities needing to connect electronic devices with a LF pulse input, such as volume converters to a gas meter.
It can be mounted at any time onto any Itron meter equipped with an Itron universal totaliser. It provides a completely flexible solution for current or future remote reading technologies.
B. Thông số kỹ thuật:
[1] Intrinsic safety approval: L.C.I.E. 06 ATEX 6044 X
[2] Cấp phòng nổ:  Ex ia IIC T3
[3] Signal output
– Ui ≤ 15 Volt
– Ii ≤ 900 mA
– No polarisation to be observed: wires white and yellow
– Type dry contact equivalent
– Anti-tampering (AT): wires grey and green.
[4] Cable length: 5 m
[5] Lithium battery – not replaceable
[6] Working temperature:Storage temperature -25°C to +55°C
[7] Storage temperature: -25°C to +55°C
[8] Protection IP68
[9] E.M.C standards EN 61000-6-2, EN 61000-6-3, EN 60947-5-6

Bộ hiển thị lưu lượng Gas kiểu điện tử (Gas Volume Converter)
Model: Corus
Hãng sản xuất: ITRON – Đức
CORUS is an electronic volume converter dedicated to commercial and industrial applications. It converts the actual volume measured by the gas meter to reference conditions. Thus, CORUS is a key element in the whole Itron chain, from the meter to billing data.
CORUS uses the measured working values of volume, pressure and temperature to provide:
» the converted volume
» the conversion factor
» the compressibility factor (several formulas available)
» a large database
» pulse retransmission
KEY BENEFITS
T, PT, PTZ Gas Volume Converter
» Conforms to European Standard EN 12405-1 and EN 12405-1/A1
» MID approval
» ATEX approval for installation in hazardous area (zone 0)
» Large integrated database
» Compressibility according to AGANX19,S-GERG, AGA 8 (gross or detailed methods) or Table of Z
» RS 232 and optical port for local / distant communication
» High accuracy on the whole temperature / pressure range
» Autonomous or external power supply
» Large graphic display
» Possibility to download new firmware in the field
» Internal optional slot for “Ex”:
• PSTN modem
• RS-485 ports (x2)
• 2nd pressure sensor input
Approvals
» MID:
– Module B – T10323
– Module D – PTB approval
» Metrology: approval according to EN12405-1 and EN12405-1/A1 (European Standard)
» ATEX: device of category 1 approved to be used in hazardous area zone 0, ia IIC T4 classification (zone1, ia e mbIIC T4 classification with internal PSTN modem)
» CE Marking: compliant with 89/336/EEC (EMC), 94/9/EC (ATEX) and 2004/22/EC (MID Directive)
Temperature Sensor
» Platinum PT 1000 (1000Ω at 0° C) probe
» Class A accuracy according to EN60751
» Casing: stainless steel tube for insertion into a thermowell (Ø 6 mm)
» Cable length: 2.5m or 0.8 m
Pressure Sensor
» Absolute pressure sensor designed for CORUS application (gauge pressure
sensors available on request)
» Silicon piezo-resistive sensor
» Overpressure up to 150 % of Pmax
» Available in 3 ranges:
– Dải đo từ 0.9 to 10 bar absolute
– Dải đo từ 3 to 30 bar absolute
– Dải đo từ 7.2 to 80 bar absolute
» Connection adapter: 1/4” BSP (Gas) male
» Gas Volume Converter Typical Accuracy: <0.15 %rd over the whole pressure range

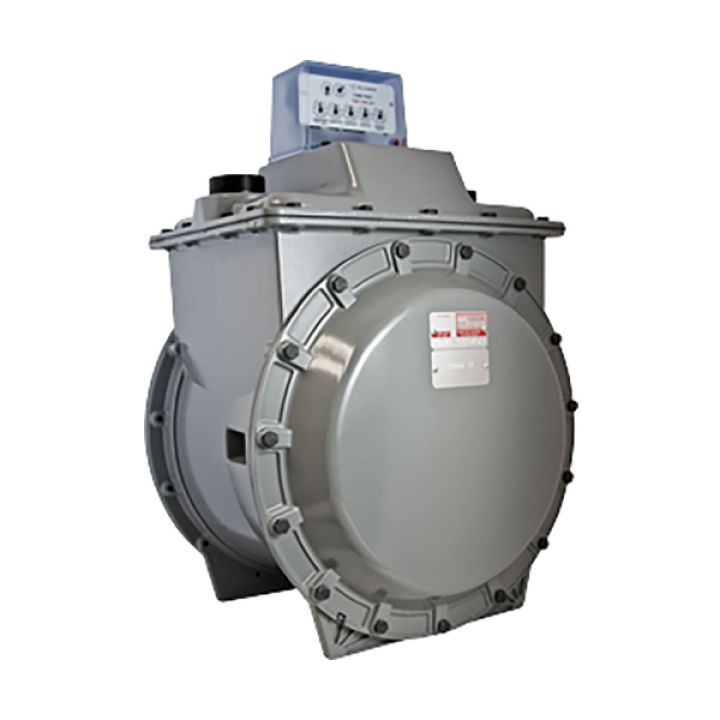

Lưu lượng kế đo Gas kiểu màng, Itron 1000 A Model: 1000A
Hãng sản xuất: ITRON – Đức

Đặc Điểm và Chức Năng của Lưu Lượng Kế Itron 1000 A:
- Nguyên Lý Hoạt Động:

Lưu lượng kế Itron 1000 A hoạt động dựa trên nguyên lý màng đàn hồi. Khi khí đi qua lưu lượng kế, màng sẽ dịch chuyển tương ứng với lưu lượng khí. Sự dịch chuyển này được chuyển đổi thành tín hiệu đo lường chính xác.
- Đo Lường Chính Xác:

Cung cấp các phép đo lưu lượng khí chính xác với độ sai số thấp. Thiết bị được thiết kế để đảm bảo hiệu suất cao và độ tin cậy trong các ứng dụng đo lường khí.
- Thiết Kế Bền Bỉ:

Được chế tạo từ các vật liệu chất lượng cao, lưu lượng kế Itron 1000 A có khả năng chịu được các điều kiện môi trường khắc nghiệt và làm việc lâu dài.
- Dễ Dàng Lắp Đặt và Bảo Trì:

Thiết kế đơn giản giúp dễ dàng lắp đặt và bảo trì, giảm thiểu thời gian và chi phí bảo trì.
- Đặc Tính Kỹ Thuật:

Có khả năng đo lưu lượng khí ở nhiều mức lưu lượng khác nhau, từ thấp đến cao, phù hợp với các ứng dụng công nghiệp và dân dụng.
