Van phân phối 3 cửa – Manifold valves
Model: VM-3
Xuất xứ: Balan
A/ Mô tả:
* Van phân phối 3 cửa, Model VM-3 (Manifold valve) được sử dụng khi lắp đặt thiết bị áp suất.
* Sử dụng trong trường hợp mong muốn thao tác thiết bị như khởi động hoặc đặt vị trí 0 trong điều kiện
của áp suất tĩnh hoặc khí quyển.
* Van nhiều cửa cho phép một bộ hiệu chuẩn được kết nối để kiểm tra phép đo của thiết bị
* VM-3 có cấu trúc nhẹ hiện đại.
* Độ chính xác cao của sản xuất cho phép các van riêng lẻ được mở và đóng dễ dàng.
B/ Thông số kỹ thuật:
[1] Vật liệu thân van: Thép không rỉ 316ss
[2] Áp lực làm việc lớn nhất cho phép: 420 bar (theo biểu đồ)
[3] Vật liệu Pin packing: PTFE hoặc Graphite
[4] Trọng lượng: 1.8 kg
[5] Cổng vào/ ra: 1/2 NPT F
[6] Cổng xả: 1/4 NPT F
[7] Số cổng: 3 cửa
[8] Áp suất nhiệt độ theo bảng:

C/ Lựa chọn các phiên bản

Van phân phối 2 cửa
Model: VM-2
Xuất xứ: Balan
A/ Mô tả:
* Van phân phối 2 cửa, Model VM-2 được sử dụng khi lắp đặt thiết bị áp suất.
* Sử dụng trong trường hợp mong muốn thao tác thiết bị như khởi động hoặc đặt vị trí 0 trong điều kiện
của áp suất tĩnh hoặc khí quyển.
* Van nhiều cửa cho phép một bộ hiệu chuẩn được kết nối để kiểm tra phép đo của thiết bị
* VM-2 có cấu trúc nhẹ hiện đại.
* Độ chính xác cao của sản xuất cho phép các van riêng lẻ được mở và đóng dễ dàng.

B/ Thông số kỹ thuật:
[1] Vật liệu thân van: Thép không rỉ 316ss
[2] Áp lực làm việc lớn nhất cho phép: 420 bar (theo biểu đồ)
[3] Vật liệu: Teflon packing
[4] Trọng lượng: 2,54 kg kg
[5] Cổng vào/ ra: 1/2 NPT F
[6] Cổng xả: 1/4 NPT F
[7] Số cổng: 2 cổng

Van phân phối 2 cửa
Model: VM-1
Xuất xứ: Balan
A/ Mô tả:
* Van 1 cửa được sử dụng khi lắp đặt thiết bị áp suất.
* Sử dụng trong trường hợp mong muốn thao tác thiết bị như khởi động hoặc đặt vị trí 0 trong điều kiện
của áp suất tĩnh hoặc khí quyển.
* Van nhiều cửa cho phép một bộ hiệu chuẩn được kết nối để kiểm tra phép đo của thiết bị
* VM-1 có cấu trúc nhẹ hiện đại.
* Độ chính xác cao của sản xuất cho phép các van riêng lẻ được mở và đóng dễ dàng.

B/ Thông số kỹ thuật:
[1] Vật liệu thân van: Thép không rỉ 326ss
[2] Mã đặt hàng:
Model: VM-1/M   cổng vào M20×1.5 M, cổng ra M20×1.5 F, Teflon packing
Model: VM-1/G   cổng vào G1/2″ M, cổng ra G1/2″ F, Teflon packing
Model: VM-1/graphite cổng vào M20×1.5 M, cổng ra M20×1.5 F, Graphite packing
Model: VM-1 oxygen (thiết kế chuyên dụng cho khí Oxy).

Van phân phối 1 cửa
Model: VM-1-R/R
Xuất xứ: Balan
A/ Mô tả:
* Van 1 cửa được sử dụng khi lắp đặt thiết bị áp suất.
* Sử dụng trong trường hợp mong muốn thao tác thiết bị như khởi động hoặc đặt vị trí 0 trong điều kiện
của áp suất tĩnh hoặc khí quyển.
* Van nhiều cửa cho phép một bộ hiệu chuẩn được kết nối để kiểm tra phép đo của thiết bị
* VM-1-R/R có cấu trúc nhẹ hiện đại.
* Độ chính xác cao của sản xuất cho phép các van riêng lẻ được mở và đóng dễ dàng.

B/ Thông số kỹ thuật:
[1] Vật liệu thân van: Thép không rỉ 326ss
[2] Cổng vào:1/2NPT F
[3] Cổng ra: 1/2NPT F,
[4] Graphite packing, no vent port
[5] Mã đặt hàng:
– Model: VM-1-R/R/1: Đầu nối thép không gỉ 316ss có thể hàn
– Model: VM-1-R/R/2: Bộ đầu nối thép có thể hàn (K11562)
– Model: VM-1-R/R/3: Bộ đầu nối có vòng kẹp Φ12
– Model: VM-1-R/R/4: Bộ đầu nối có vòng kẹp Φ14

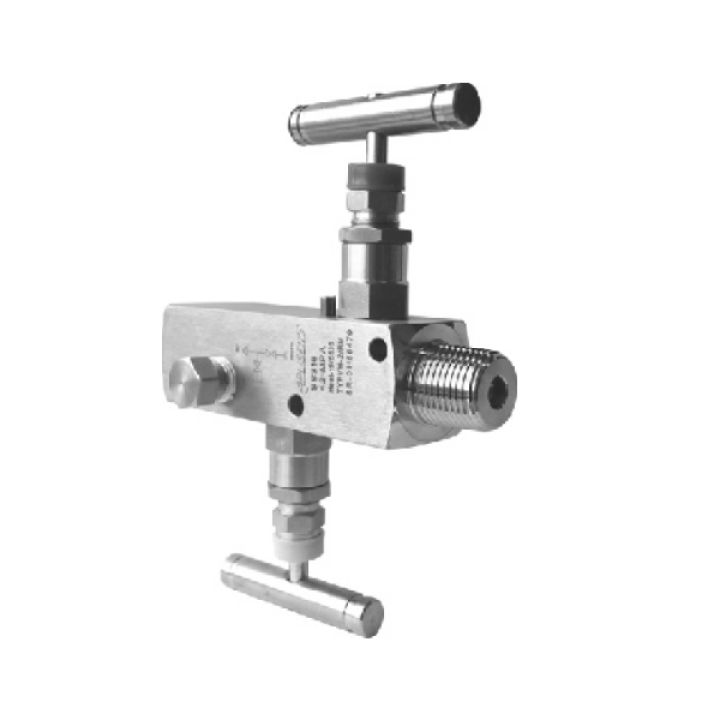

Van chặn cách ly đồng hồ, cảm biến đo áp suất.
2-Valve Manifold VM-2-RM
Xuất xứ: Balan
[1] Vật liệu: 316ss
[2] Nhiệt độ/ áp suất môi chất công tác – theo biểu đồ mục IV/ 3
[3] Cổng vào: 1/2NPT F
[4] Cổng ra1/2NPT F,
[5] Cổng xả (vent port): ¼ NPT F
[6] Van chặn lắp đồng hồ, cảm biến đo áp suất Teflon packing,

Ball valve
[1] Vật liệu: H17N14M2 (SS316)
[2] Nhiệt độ môi chất công tác: – 80°C
[3] Áp suất công tác lớn nhất cho phép: 100 bar
[4] Cổng vào/ cổng ra: 1/2NPT F

Van chặn lắp đồng hồ, cảm biến đo áp suất là một loại van được sử dụng để kết nối và ngắt kết nối các đồng hồ đo áp suất hoặc cảm biến áp suất khỏi hệ thống mà không cần phải tháo rời toàn bộ thiết bị. Loại van này giúp dễ dàng thực hiện các công việc bảo trì, kiểm tra, hoặc thay thế thiết bị đo mà không cần dừng hệ thống hoặc xả toàn bộ áp suất từ hệ thống.

Màng ngăn cho thiết bị đo áp suất
Model: S-Comp
Xuất xứ: Balan
Mô tả:
* Màng rung là một thiết bị truyền áp lực, kiểu màng.
* Tín hiệu áp suất được gửi đến thiết bị đo áp suất lắp kèm (bộ truyền áp suất, đồng hồ đo áp suất) thông qua chất lỏng lấp đầy khoảng trống giữa màng ngăn và thiết bị đo áp suất.
* Tấm màng có nhiệm vụ cách ly thiết bị đo áp suất khỏi các tác động gây hư hại do một trong hai phương tiện hoặc cài đặt:
– Nhiệt độ thấp hoặc cao, độ nhớt, tạp chất cao.
– Vị trí đo rung động mạnh (màng truyền áp lực về trí hiển thị từ xa);
– Biến động áp suất.
Thông số kỹ thuật:
[1] Dải áp suất làm việc:
– Type S-Comp, S-Comp51: 0…16bar
– Type S-Comp25M: 0…250bar
– Type S-Comp10M: 0…100bar
– Type S-Comp60M: 0…600bar

[2] Nhiệt độ môi chất công tác:
– Màng lắp tách rời: -30…200°C
– Màng lắp trực tiếp: -30…150°C
[3] Vật liệu:
– Phiên bản tiêu chuẩn: 00H17N14M2 (316Lss)
– Phiên bản đặc biệt: Hastelloy C 276

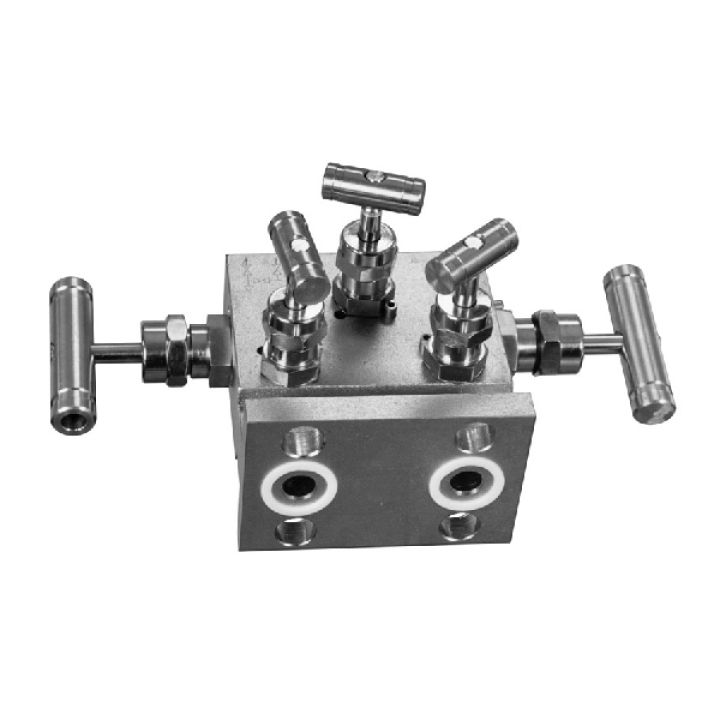

Van phân phối 5 cửa – Manifilds Valve
Model: VM-5
Xuất xứ: Balan
A/ Mô tả:
* Van phân phối 5 cửa, Model VM-5 được sử dụng khi lắp đặt thiết bị áp suất.
* Sử dụng trong trường hợp mong muốn thao tác thiết bị như khởi động hoặc đặt vị trí 0 trong điều kiện
của áp suất tĩnh hoặc khí quyển.
* Van nhiều cửa cho phép một bộ hiệu chuẩn được kết nối để kiểm tra phép đo của thiết bị
* VM-5 có cấu trúc nhẹ hiện đại.
* Độ chính xác cao của sản xuất cho phép các van riêng lẻ được mở và đóng dễ dàng.
B/ Thông số kỹ thuật:
[1] Vật liệu thân van: Thép không rỉ 316ss
[2] Áp lực làm việc lớn nhất cho phép: 420 bar (theo biểu đồ)
[3] Vật liệu Pin packing: PTFE hoặc Graphite
[4] Trọng lượng: 2,54 kg kg
[5] Cổng vào/ ra: 1/2 NPT F
[6] Cổng xả: 1/4 NPT F
[7] Số cổng: 5 cổng
[8] Áp suất nhiệt độ theo bảng:

C/ Lựa chọn các phiên bản

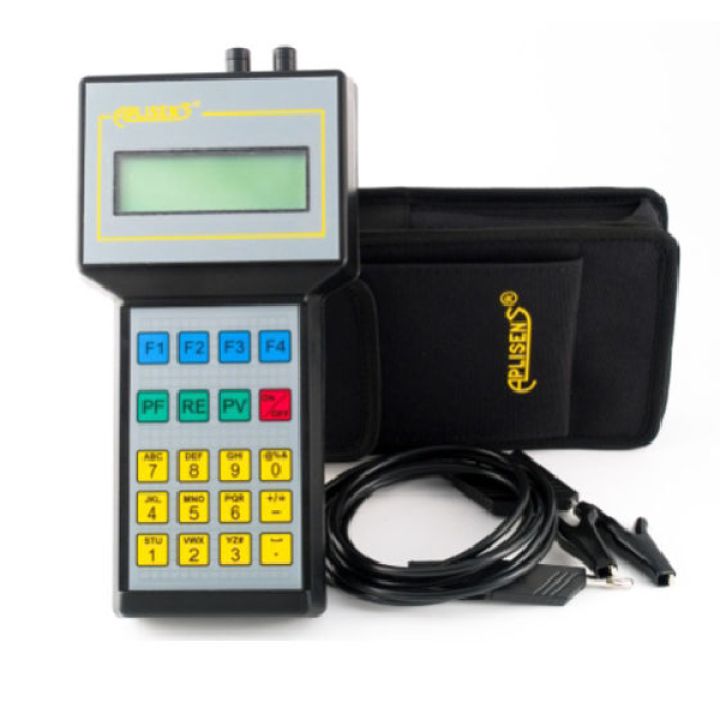

Bộ chuẩn truyền thông HART
Model: KAP-03
Xuất xứ: Balan
* Bộ chuẩn tín hiệu truyền thông HART mã hiệu KAP-03 là một thiết bị cầm tay được sử dụng để liên lạc và trao đổi dữ liệu với các cảm biến thông minh như Cảm biến áp suất, chênh áp, Cảm biến nhiệt độ.
* Nó có một đầu ra được xây dựng như một vòng lặp 4-20 mA tiêu chuẩn, sử dụng điều chế tín hiệu FSK kiểu BEL 202 với một phương thức HART sửa đổi giao thức truyền thông 5 và 6
* Bộ truyền thông KAP-03 được thiết kế đặc biệt để cấu hình các cảm biến thông minh

Phần mềm Raport 2
RAPORT 2là phần mềm được thiết kế để liên lạc và truyền dữ liệu từ các thiết bị phát với giao thức Hart hoặc Modbus.
Giao tiếp với các thiết bị cho phép:
– Xác định một thiết bị phát.
– Cấu hình các tham số đầu ra.
– Đọc giá trị PV (ví dụ: áp suất, dòng ra, thiết lập đầu ra tính bằng%).
– Thực hiện dòng điện đầu ra với một giá trị nhất định.
– Hiệu chuẩn thiết bị phát liên quan đến áp suất chính,
– Tuyến tính hóa (người tạo đặc tính người dùng),
– Chuẩn điểm không (Zero).

Mobile Configurator
Bộ chuẩn cấu hình Mobile Configurator là một ứng dụng Android được thiết kế để liên lạc và truyền dữ liệu từ các thiết bị với giao thức Hart hoặc Modbus do APLISENS thực hiện.
Giao tiếp với các các thiết bị cho phép:
– Hỗ trợ kết nối Bluetooth không dây
– Đọc thông tin thiết bị cơ bản
– Định cấu hình Thẻ, Mô tả, Tin nhắn, Địa chỉ, v.v.
– Giám sát các biến quá trình
– Cấu hình phạm vi và đơn vị đo
– Cài đặt / Bỏ cài đặt bảo vệ ghi
– Cấu hình các tính năng cụ thể của máy phát áp lực (LCD, báo động, chức năng chuyển, biến người dùng

Bộ chuyển đổi tín hiệu HART/USB
Bộ chuyển đổi HART / USB cho phép kết nối và cấu hình các thiết bị phát Hart thông qua cổng USB.
Nó cũng hoạt động với các thiết bị được trang bị Bluetooth.
