Name: Bơm hút vét xăng dầu PZ30A-BAP-FTT-C (63m3/giờ)
SKU: PZ30A-BAP-FTT-C
Availability: InStock
Rating: 5 (1 reviews)

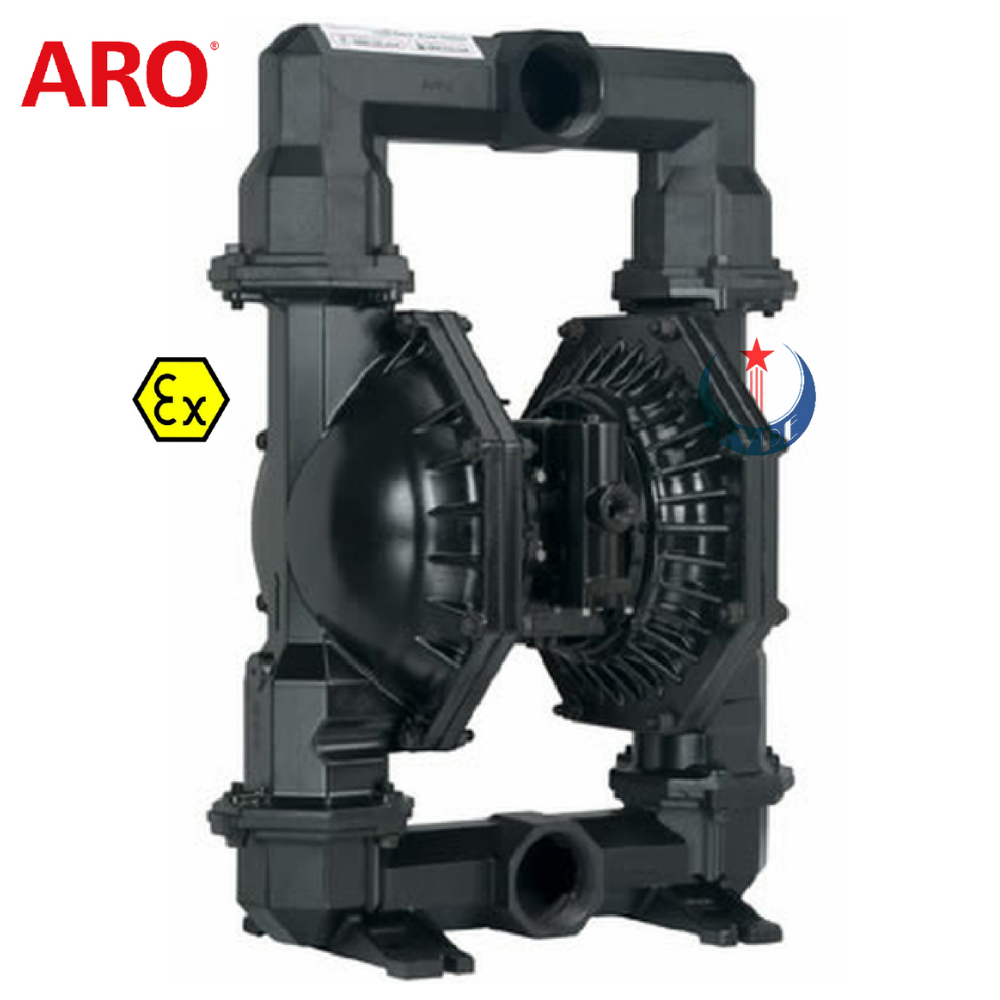

Bơm hút vét xăng dầu PZ30A-BAP-FTT-C (63m3/giờ)

Model: PZ30A-BAP-FTT-C
Hãng: ARO/Ingersoll Rand – USA
• Lưu lượng bơm tối đa: 1041 gpm (63 m3/giờ)
• Cổng hút/ xả: Rp 3 (3 - 11 BSP parallel)
• Vỏ nhôm aluminum, màng PTFE và bệ PTFE
• Cấp phòng nổ ATEX zone 0 (IIC), Zone 20
• Hút vét xăng dầu: Giàn khoan, bồn chứa tàu dầu, hóa chất,..
Hàng hóa được nhập khẩu chính hãng ARO/Ingersoll Rand-USA, có đầy đủ chứng chỉ xuất xứ (C/O), chất lượng (C/Q), Phòng nổ ATEX, test xuất xưởng. Bảo hành 12 tháng theo tiêu chuẩn của nhà sản xuất
Mô tả
Bơm hút vét xăng dầu PZ30A-BAP-FTT-C (63m3/giờ) là thiết bị chuyên dụng được thiết kế cho các môi trường nguy hiểm có nguy cơ cháy nổ cao. Bơm đáp ứng đầy đủ các yêu cầu nghiêm ngặt của tiêu chuẩn ATEX Zone 0 (khí dễ cháy) và Zone 20 (bụi dễ nổ), phù hợp cho các ứng dụng trong ngành dầu khí, đặc biệt là khu vực onshore như bãi chứa, trạm xử lý, nhà máy hóa dầu, nơi thường xuyên tồn tại hơi dung môi, xăng dầu hoặc bụi cháy.

Sản phẩm có phần vỏ và nắp bơm bằng nhôm đúc chịu lực, màng bơm và bi van bằng PTFE kết hợp Santoprene chống ăn mòn hóa chất, đảm bảo hoạt động ổn định lâu dài trong môi trường công nghiệp khắc nghiệt.

Đặc trưng nổi bật

Vận hành bằng khí nén, không dùng điện, an toàn tuyệt đối trong khu vực có nguy cơ cháy nổ.
Đạt chuẩn ATEX Zone 0/20, phù hợp cho môi trường khí hoặc bụi dễ cháy nổ.
Lưu lượng lớn lên tới 63 m³/giờ, phù hợp cho các ứng dụng hút vét, bơm tuần hoàn quy mô lớn.
Kết nối chất lỏng chuẩn Rp 3 (3"-11 BSP song song), dễ dàng lắp đặt vào hệ thống hiện hữu.
Cấu tạo dạng mô-đun, dễ bảo trì, thay thế linh kiện nhanh chóng.
Chịu được nhiệt độ làm việc từ 4°C đến 107°C, đảm bảo hiệu suất ổn định trong nhiều điều kiện môi trường.
Vật liệu cấu tạo chống ăn mòn, chịu va đập và tương thích với nhiều loại hóa chất công nghiệp.

Ứng dụng

Máy bơm PZ30A-BAP-FTT-C lý tưởng cho các hoạt động hút vét, vận chuyển, làm đầy hoặc tuần hoàn xăng dầu, hóa chất dư thừa tại các địa điểm onshore như:

Bồn chứa dầu tại bãi lọc hóa dầu
Nhà máy xử lý nhiên liệu, dung môi hoặc hóa chất
Trạm tiếp nhận và trung chuyển xăng dầu
Khu xử lý nước thải công nghiệp chứa dầu/hóa chất
Các cơ sở bảo trì đường ống và bể chứa trên đất liền

Sản phẩm cũng có thể được sử dụng hiệu quả trong một số ứng dụng offshore nhưng đặc biệt tối ưu cho môi trường dầu khí onshore, nơi yêu cầu thiết bị vừa bền bỉ, vừa an toàn cháy nổ và vận hành hiệu quả liên tục.

Thông số bơm PZ10

Đặt hàng

Sản phẩm chính hãng, có đầy đủ chứng chỉ CO, CQ.
Bảo hành thiết bị theo tiêu chuẩn của nhà sản xuất.
———————————————————————————–
Email Đặt Hàng: sales@tvpe.vn – Cellphone: 0937.366889

MÔ TẢ

Các dòng bơm màng khí nén thân kim loại của ARO, điển hình như model PZ30A-BAP-FTT-C , được thiết kế để hoạt động an toàn trong môi trường nguy hiểm, đáp ứng đầy đủ tiêu chuẩn ATEX Zone 0 (khí dễ cháy) và Zone 20 (bụi dễ nổ). Sản phẩm đã được kiểm định và chứng nhận bởi các phòng thí nghiệm độc lập theo các tiêu chuẩn nghiêm ngặt nhất của châu Âu.

Chất liệu:

Chất liệu động cơ khí nén: Nhôm
Kiểu kết nối chất lỏng: Ren ngoài BSP song song 3 inch (Rp 3 – 3-11 BSP)
Chất liệu đầu bơm và nắp phân phối: Nhôm
Chất liệu khung cứng (Hardware): Thép carbon
Chất liệu đế van (Seat): Nhôm
Chất liệu bi van: PTFE (Teflon)
Chất liệu màng bơm: PTFE kết hợp Santoprene

ATEX ZONE

Khu vực nguy hiểm là bất kỳ vị trí nào có nguy cơ xảy ra nổ. Mức độ rủi ro của một vụ nổ được xác định bởi tần suất và thời gian xảy ra bầu không khí dễ nổ.
- Zone 0/20: Đây là khu vực mà bầu không khí dễ nổ hiện diện liên tục trong thời gian dài hoặc thường xuyên xảy ra
- Zone 1/21: Đây là khu vực mà bầu không khí dễ nổ có khả năng xảy ra thỉnh thoảng trong hoạt động bình thường. Nó có thể tồn tại do sửa chữa, hoạt động bảo trì hoặc rò rỉ
- Zone 2/22: Đây là nơi mà bầu không khí dễ nổ không có khả năng xảy ra trong hoạt động bình thường nhưng nếu có xảy ra, sẽ chỉ tồn tại trong một thời gian ngắn. Những khu vực này chỉ trở nên nguy hiểm trong trường hợp xảy ra tai nạn hoặc một số điều kiện hoạt động bất thường

Các cấp atex

Máy bơm màng ARO dòng PZ là dòng bơm màng đôi vận hành bằng khí nén, không sử dụng điện, phù hợp cho các môi trường dễ cháy nổ hoặc nơi yêu cầu an toàn cao. Bơm hoạt động theo nguyên lý dịch chuyển thể tích, sử dụng khí nén để điều khiển màng ngăn chuyển động qua lại, từ đó hút và đẩy chất lỏng có độ nhớt từ thấp đến trung bình.
Chu kỳ bơm bắt đầu khi có khí nén cấp vào. Hệ thống van điều khiển sẽ chuyển đổi khí nén qua hai bên màng, giúp thiết bị bơm liên tục. Khi đạt áp suất đường ống tối đa (ví dụ khi van phân phối đóng), máy sẽ tự động dừng và tiếp tục hoạt động khi có nhu cầu sử dụng trở lại. Cơ chế này giúp tiết kiệm khí nén và đảm bảo độ bền cho thiết bị.
Cấu tạo tiêu chuẩn của bơm bao gồm 2 màng ngăn, 4 bi và 4 bệ đỡ bi. Các bộ phận như màng, bi và đế có thể được làm từ nhiều loại vật liệu khác nhau như PTFE, Santoprene, Viton,... để phù hợp với từng loại chất lỏng và điều kiện làm việc. Vật liệu thân bơm cũng đa dạng như nhôm đúc hoặc thép không gỉ, tùy theo model và yêu cầu sử dụng.
Tất cả các dòng máy đều có thiết kế dạng mô-đun giúp dễ dàng bảo trì, thay thế linh kiện. Các model được phân biệt chủ yếu dựa trên kích thước cổng kết nối: ví dụ PZ05 là ½ inch, PZ10 là 1 inch, PZ15 là 1.5 inch, PZ20 là 2 inch và PZ30 là 3 inch. Các model lớn hơn như PZ15 trở lên có thể lựa chọn kết nối dạng ren hoặc mặt bích theo chuẩn NPT hoặc BSP.
Tùy theo vật liệu cấu tạo, mỗi dòng máy sẽ có giới hạn nhiệt độ làm việc khác nhau. Các thông số này được mã hóa trong mã sản phẩm và có thể tra cứu dựa trên bảng mô tả model để xác định phạm vi nhiệt độ phù hợp khi lắp đặt và vận hành.

ĐIỀU KIỆN SỬ DỤNG CỤ THỂ

Vật liệu màng, bi và đế van quyết định giới hạn nhiệt độ. Tra cứu theo mã model và bảng thông số.
Chỉ dùng mỡ bôi trơn FML-2.
Không sử dụng với dung môi halogen hóa như 1,1,1-trichloroethane, methylene chloride nếu bơm có phần bằng nhôm.
Bơm có nhôm phải lắp đặt tránh va đập, ma sát gây tia lửa.
Kiểm tra lớp phủ định kỳ, nếu hư hỏng không được dùng trong Zone 0/20.
Giữ khoảng cách và cố định bơm chắc chắn để tránh rung/lửa tĩnh điện.
Nhiệt độ bơm phải thấp hơn 25°C so với nhiệt độ tự cháy của chất lỏng.
Chỉ lau bằng khăn ẩm để tránh tích điện tĩnh.
Ngăn bụi tích tụ trên bơm vì có thể cháy ở nhiệt độ cao.
Hệ thống bơm cần có cảm biến nhiệt, áp suất, rung, kết nối với hệ thống ATEX an toàn (theo SIL2).
Bơm phải tự ngắt nếu áp suất khí vượt quá giới hạn (100 psig cho ½" bơm, 120 psig cho model khác) hoặc nhiệt độ vượt quá mức cho phép.
Các thiết bị điều khiển điện tử phải lắp ở vùng an toàn hoặc có chứng chỉ ATEX phù hợp.

THÔNG SỐ KỸ THUẬT

[1] Lưu lượng lớn nhất: 1041 lít/phút (≈ 63 m³/giờ)
[2] Chu kỳ vận hành: 2.8 gallon (10.6 lít) mỗi chu kỳ @ 100 psig
[3] Cổng hút / cổng đẩy: Rp 3 (3 - 11 BSP parallel)
[4] Áp suất làm việc lớn nhất: 120 psig (8.3 bar)
[5] Đường kính lớn nhất của tạp chất qua bơm: 3/8” (9.5 mm)
[6] Trọng lượng bơm: 129.6 lbs (58.8 kgs)
[7] Độ ồn khi vận hành: 83.0 dB(A) @ 70 psig, 50 cpm
[8] Vật liệu chế tạo:

Cổng và vỏ bơm: Nhôm
Màng bơm, bệ đỡ và bóng: PTFE (Teflon)

[9] Giới hạn nhiệt độ: 40°F đến 225°F (4°C đến 107°C)
[10] Kích thước: 258 mm x 306 mm
[10] Chứng chỉ
- ATEX: Đạt chứng nhận an toàn cháy nổ cao nhất zone 0 (Khí nổ) và zone 20 (bụi nổ)
- N IEC 60079-0:2018 | EN ISO 80079-36:2016 | EN ISO 80079-37:2016
