Model: PF20A-AAS-SAA-B
Hãng: ARO/Ingersoll Rand - USA
• Ứng dụng: Xử lý nước thải, khử nước
• Lưu lượng: 651 Lít/phút
• Cổng hút/ cổng xả: 2 inch (DN50)
• Áp suất làm việc: 0.69~8.3 bar
• Vật liệu lá lật: EPR, màng bơm Santoprene
• Chứng chỉ an toàn cháy nổ ATEX
MÔ TẢ

• Dòng bơm 2” Van nắp/Van lá lật (Flap Valve) của ARO là model chuyên dụng được thiết kế để xử lý các chất lỏng có chứa vật rắn kích thước lớn mà các dòng bơm bằng bóng (Ball valve) thông thường không làm được.

• PF20A-AAS-SAA-B hoạt động bằng khí nén cung cấp lưu lượng hiệu quả lên tới 651 lít/phút. PF20A được thiết kế với cổng nạp phía trên (top inlet). Đây là lựa chọn lý tưởng để xử lý các sản phẩm có tính mài mòn chứa các hạt rắn đường kính lớn nhờ tận dụng trọng lực. Ngược lại, các dòng bơm thông thường có cổng nạp phía dưới phải "đấu tranh" với trọng lực, dẫn đến việc các hạt rắn dễ lắng đọng và gây tắc nghẽn bơm.
• Bơm van nắp PF20A-AAS-SAA-B được thiết kế chuyên dụng để xử lý các vật liệu dạng sợi/dây, vật rắn kích thước lớn (dạng lơ lửng hoặc không), các sản phẩm có tính mài mòn, hỗn hợp bùn và các ứng dụng khác vốn ít phù hợp với dòng bơm van bi truyền thống.
• Bên cạnh đó, van vi sai chống kẹt (stall-free differential valve) của ARO giúp ngăn chặn tình trạng van bị dừng ở vị trí trung tâm, từ đó loại bỏ hiện tượng ngừng hoạt động đột ngột của bơm.

ỨNG DỤNG

• Các dòng bơm van nắp đặc biệt hữu ích trong việc cấp liệu cho máy ép lọc, xử lý nước thải, bơm thoát nước, vận chuyển các vật liệu lấp đầy và nhiều ứng dụng khắc nghiệt khác.
• Dòng bơm màng được thiết kế chuyên dụng để xử lý các vật liệu có dạng sợi, xơ, chất rắn lớn (lơ lửng hoặc không lơ lửng), mài mòn, bùn và các ứng dụng khác ít phù hợp với máy bơm màng tiêu chuẩn.
• Bơm màng Flap valve hữu ích cho các máy ép lọc, xử lý chất thải, khử nước, chuyển nguyên liệu đầy và một loạt các ứng dụng đòi hỏi khắt khe khác

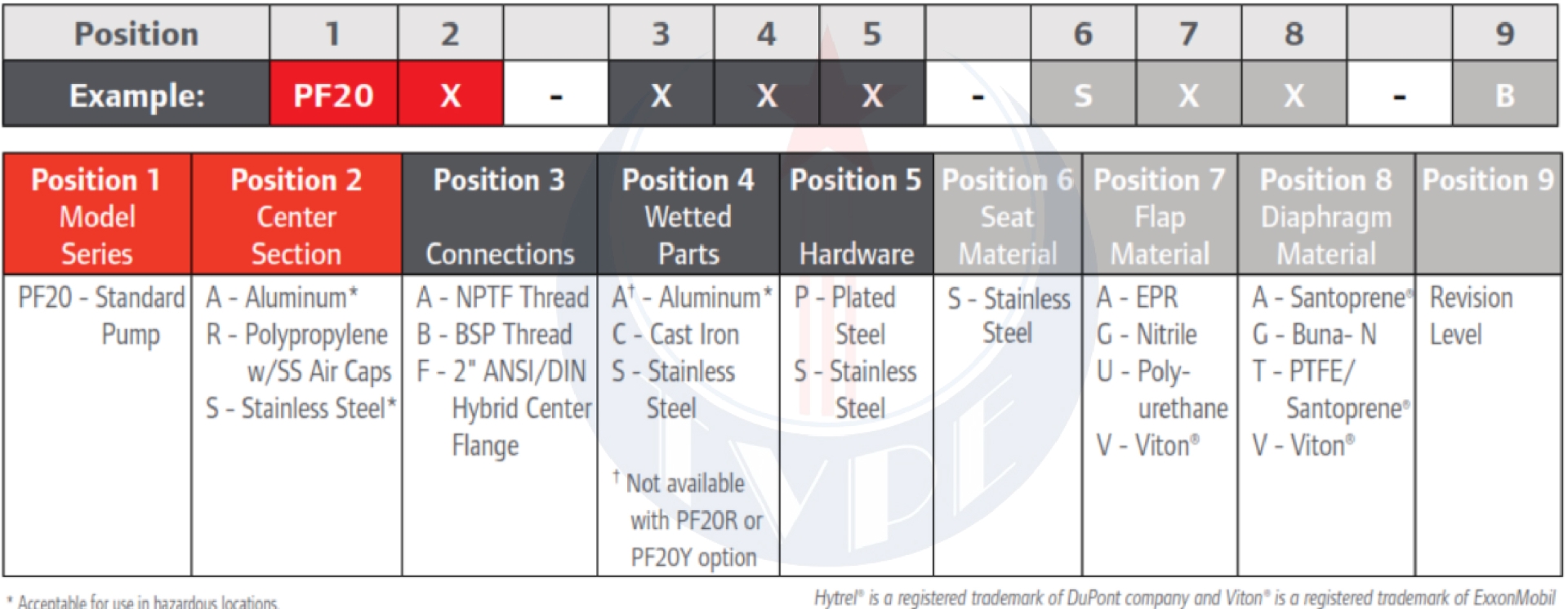

CẤU HÌNH SẢN PHẨM

Model: PF20A-AAS-SVT-B
Hãng: ARO/Ingersoll Rand - USA
• Ứng dụng: Xử lý nước thải, khử nước
• Lưu lượng: 651 Lít/phút
• Cổng hút/ cổng xả: 2 inch (DN50)
• Áp suất làm việc: 0.69~8.3 bar
• Vật liệu lá lật: Viton, màng bơm PTFE/Santo
• Chứng chỉ an toàn cháy nổ ATEX
MÔ TẢ

• Dòng bơm 2” Van nắp/Van lá lật (Flap Valve) của ARO là model chuyên dụng được thiết kế để xử lý các chất lỏng có chứa vật rắn kích thước lớn mà các dòng bơm bằng bóng (Ball valve) thông thường không làm được.

• PF20A-AAS-SVT-B hoạt động bằng khí nén cung cấp lưu lượng hiệu quả lên tới 651 lít/phút. PF20A được thiết kế với cổng nạp phía trên (top inlet). Đây là lựa chọn lý tưởng để xử lý các sản phẩm có tính mài mòn chứa các hạt rắn đường kính lớn nhờ tận dụng trọng lực. Ngược lại, các dòng bơm thông thường có cổng nạp phía dưới bị anh hưởng với trọng lực, dẫn đến việc các hạt rắn dễ lắng đọng và gây tắc nghẽn bơm.
• Bơm van nắp PF20A-AAS-SVT-B được thiết kế chuyên dụng để xử lý các vật liệu dạng sợi/dây, vật rắn kích thước lớn (dạng lơ lửng hoặc không), các sản phẩm có tính mài mòn, hỗn hợp bùn và các ứng dụng khác vốn ít phù hợp với dòng bơm van bi truyền thống.
• Bên cạnh đó, van vi sai chống kẹt của ARO giúp ngăn chặn tình trạng van bị dừng ở vị trí trung tâm, từ đó loại bỏ hiện tượng ngừng hoạt động đột ngột của bơm.

ỨNG DỤNG

• Các dòng bơm van nắp đặc biệt hữu ích trong việc cấp liệu cho máy ép lọc, xử lý nước thải, bơm thoát nước, vận chuyển các vật liệu lấp đầy và nhiều ứng dụng khắc nghiệt khác.
• Dòng bơm màng được thiết kế chuyên dụng để xử lý các vật liệu có dạng sợi, xơ, chất rắn lớn (lơ lửng hoặc không lơ lửng), mài mòn, bùn và các ứng dụng khác ít phù hợp với máy bơm màng tiêu chuẩn.
• Bơm màng Flap valve hữu ích cho các máy ép lọc, xử lý chất thải, khử nước, chuyển nguyên liệu đầy và một loạt các ứng dụng đòi hỏi khắt khe khác

CẤU HÌNH SẢN PHẨM

Bơm màng thùng phi. Lưu lượng 41.6 lít/phút Model: DAB05-PPTT-2
Hãng: ARO/ Ingersoll Rand- Mỹ
[1] Bơm màng thùng phi. Lưu lượng 41.6 lít/phút Tỷ lệ: 1:1
[2] Lưu lượng lớn nhất: 41.6 lít/phút
[3] Cổng cấp khí nén: 1/4″
[4] Áp suất đầu ra của bơm: 6.8bar
[5] Đường kính tạp chất qua bơm: 2.4mm
[6] Trọng lượng: 10kg
[7] Vật liệu chế tạo:
– Thân bơm: nhựa Polypropylene
– Màng, bóng: PTFE
[8] Kích thước bơm: 306 x 206 x 1274mm

Thiết kế và cấu tạo:

Thân bơm: Thường được làm từ vật liệu chịu hóa chất và chống ăn mòn như nhựa Polypropylene, PVDF, hoặc thép không gỉ.
Màng bơm: Có thể làm từ PTFE (Teflon), Santoprene, Buna-N, tùy thuộc vào loại chất lỏng cần bơm và yêu cầu độ bền.
Cổng kết nối: Thiết kế cổng kết nối tiêu chuẩn để dễ dàng lắp đặt vào thùng phi và các hệ thống ống dẫn.

Nguyên lý hoạt động:

Hoạt động bằng khí nén: Sử dụng khí nén để tạo ra chuyển động qua lại của màng bơm, từ đó hút và đẩy chất lỏng qua bơm.
Màng ngăn đôi: Thiết kế màng ngăn đôi giúp bơm hoạt động liên tục, hiệu quả mà không bị rò rỉ.

Bơm màng dòng PW. Cổng 1" Model: PW10A-AAP-AAA
Hãng sản xuất: ARO- Mỹ
Mô tả
Dòng bơm màng thay thế tương thích cho dòng các dòng bơm P4, M4, T4 của Wilden hoặc E4 của Versa Matic bị rò rỉ, không hiệu quả.
Động cơ khí của bơm PW có công nghệ van Simul-Shift thuộc độc quyền của ARO để bơm nhanh hơn với lưu lượng dòng chảy mượt mà hơn. Nó cũng có tính năng van xả nhanh chống kẹt tắc.
Chuyển sang dòng bơm PW của ARO sẽ tăng hiệu suất làm việc và giảm thời gian bảo trì cũng nhưng chi phí sửa chữa.
Thông số kỹ thuật
[1] Bơm màng dòng PW. Cổng 1" Trọng lượng: 11.7 kgs
[2] Áp suất cấp cho bơm: 0.69 ÷ 8.3 bar
[3] Áp suất tại cổng ra bơm: 8.3 bar
[4] Lưu lượng bơm: 227.1 lít/phút
[5] Chu kỳ làm việc: 0.89 lit/1 chu kỳ
[6] Kích thước tạp chất lớn nhất qua bơm: 3.3 mm
[7] Giới hạn làm việc màng, bóng, bệ: -40° ÷ 107°C
[8] Kích thước bơm: 150.8 mm x 222.3 mm
[9] Độ ồn làm việc tại 70psi 60cpm: 80.6 dB(A)
[10] Vật liệu chế tạo
– Thân bơm: Nhôm
– Màng bơm, bóng, bệ đỡ: Santoprene (option vật liệu PTFE, Hytrel, Viton…)

Bơm màng Flap Valve. Cổng 2" (651 lít/phút) Model: PF20-AAP-SAA-B
Hãng sản xuất: ARO – Mỹ
Mô tả
* Bơm màng Flap Valve. Cổng 2" (651 lít/phút) Dòng bơm màng được thiết kế chuyên dụng để xử lý các vật liệu có dạng sợi, xơ, chất rắn lớn (lơ lửng hoặc không lơ lửng), mài mòn, bùn và các ứng dụng khác ít phù hợp với máy bơm màng tiêu chuẩn.
* Bơm màng Flap valve hữu ích cho các máy ép lọc, xử lý chất thải, khử nước, chuyển nguyên liệu đầy và một loạt các ứng dụng đòi hỏi khắt khe khác
Thông số kỹ thuật
[1] Lưu lượng lớn nhất: 651 lít/phút
[2] Dải áp suất khí hoạt động: 0.69÷8.3bar
[3] Chu kỳ hoạt động: 5.3 lít/1 chu kỳ
[4] Áp lực tại cổn ra bơm: 8.3 bar
[5] Kích thước tạp chất lớn nhất qua bơm: 51 mm
[6] Độ ồn làm việc: 85.0 db(A)
[7] Kích thước bơm: 230 mm x 256 mm
[8] Trọng lượng: 44.2 kgs
[9] Cổng vào ra: 2″ ren NPT
[9] Vật liệu chế tạo
– Thân bơm: Nhôm (có thể chọn – Stainless Steel
– Màng bơm:  Santoprene (cón thể chọn PTFE, Viton,…)
Đặc tuyến làm việc

Bơm màng Flex-Check. Cổng 3/8" (40.1 lít/phút) Model: PD03P-APS-PAA
Hãng sản xuất: ARO- Mỹ
Mô tả
Bơm màng Flex-Check. Cổng 3/8" (40.1 lít/phút) Với tính năng kiểm tra chất lỏng bên trong linh hoạt nhưng vẫn bền với thiết kế có rãnh sậy cho phép các vật liệu dạng sợi, xơ cứng đi qua máy bơm. Kích thước nhỏ gọn, độ co chắc chắn và khả năng được cắm và gắn ở bất kỳ góc 360 độ nào giúp Flex-Kiểm tra bơm xử lý chất lỏng linh hoạt nhất hiện có trên thị trường
Thông số kỹ thuật
[1] Tỷ lệ: 1:1
[2] Lưu lượng lớn nhất:  40.1 lít/phút (10.6 g.p.m)
[3] Chu kỳ vận hành: 0.083 lít/chu kỳ / Dòng: Flex Check: 0.068 lít/chu kỳ
[4] Cổng cấp khí nén (cổng cái): 1/4 – 18 P.T.F. SAE Short
[5] Cổng hút/ cổng đẩy: 3/8″
[6] Áp suất làm việc lớn nhất: 6.9 bar (100 psi)
[7] Đường kính lớn nhất của tạp chất qua bơm: 1.66 mm (1/16” inch)
[8] Trọng lượng bơm: 1.6 kg
[9] Khả năng hút khô tối đa: 2.8m (9.25 ft)
[10] Độ ồn khi vận hành tại áp 70 PSI  và 60 chu kỳ/phút: 72.7 db(A)
Phụ kiện cấp kèm theo: Bộ giảm ồn (Muffler)
