Bơm màng khí nén là gì?

Khái niệm và nguyên lý hoạt động bơm màng khí nén

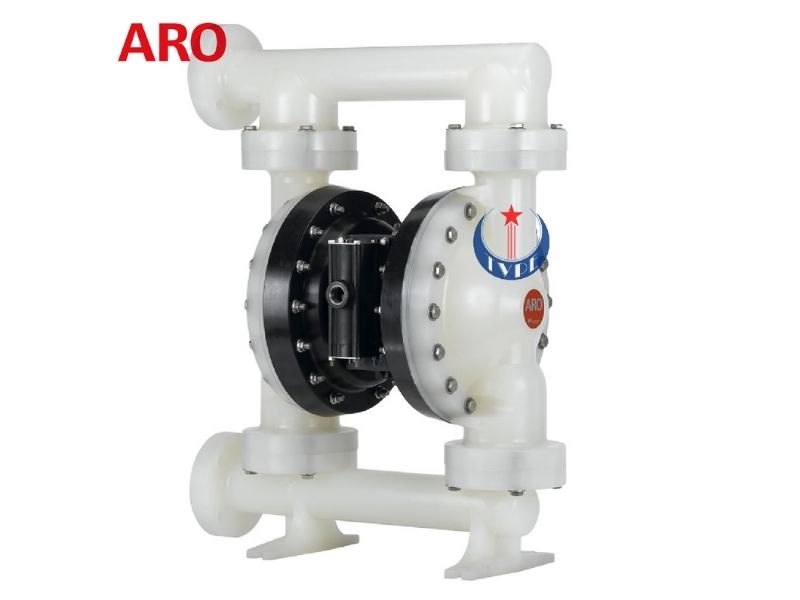

Bơm màng khí nén (Air-Operated Double Diaphragm Pump - AODD) là dòng bơm công nghiệp sử dụng năng lượng từ nguồn khí nén áp lực cao để điều khiển chuyển động tịnh tiến qua lại của hai màng bơm, từ đó tạo ra chu kỳ hút và đẩy chất lỏng liên tục.

Khác với bơm điện sử dụng động cơ và cánh quạt để tạo áp lực ly tâm, bơm màng khí nén vận hành hoàn toàn dựa trên sự chênh lệch áp suất trong khoang chứa chất lỏng:

• Chu kỳ hút: Khi màng bơm bên trái di chuyển sang phải, thể tích khoang bơm tăng lên, áp suất giảm xuống tạo lực hút môi chất vào khoang thông qua van bi một chiều.

• Chu kỳ đẩy: Cùng lúc đó, trục nối trung tâm đẩy màng bơm bên phải sang phải, ép thể tích khoang chứa giảm xuống, tạo lực đẩy chất lỏng ra ngoài qua đường xả. Bộ chia khí sẽ liên tục đảo chiều cấp khí để hai màng bơm lặp lại chu kỳ đối nghịch nhau.

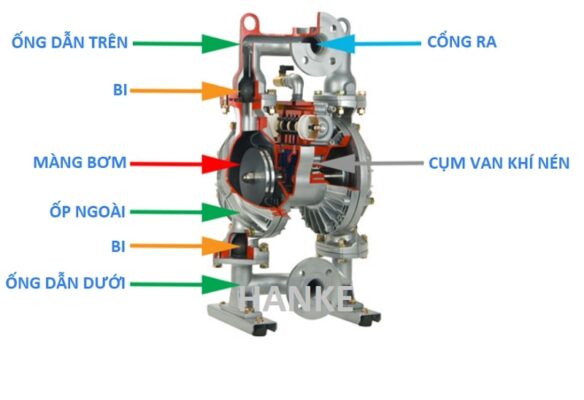

1.2. Cấu tạo cơ bản của bơm màng khí nén

Một bộ bơm màng khí nén tiêu chuẩn được cấu thành từ 4 nhóm bộ phận chính:

Thân bơm (Fluid Caps & Manifolds): Là phần khung vỏ bao bọc khoang chứa chất lỏng và đường ống dẫn. Tùy thuộc vào đặc tính hóa học và nhiệt độ của môi chất, thân bơm sẽ được chế tạo từ các vật liệu khác nhau như: Nhôm (Aluminum), Gang (Cast Iron), Thép không gỉ (Stainless Steel 316/316L) hoặc Nhựa kỹ thuật (PP, PVDF, Conductive Polypropylene).

Màng bơm (Diaphragms): Bộ phận cốt lõi chịu áp lực và tiếp xúc trực tiếp với môi chất. Màng bơm quyết định tuổi thọ vận hành của thiết bị, thường được làm từ các vật liệu đàn hồi cao cấp như PTFE (Teflon), Santoprene, Hytrel, Buna-N hoặc Viton.

Bộ chia khí (Air Valve System): Đóng vai trò điều hướng nguồn khí nén nạp vào và xả ra khỏi các khoang khí để duy trì chu kỳ chuyển động của màng. Công nghệ van Ceramic chữ "D" độc quyền trên các dòng bơm ARO (Ingersoll Rand) giúp chống rò rỉ khí và chống đóng băng hiệu quả.

Bi và đế bi (Balls & Seats): Hoạt động như những van một chiều ở đường vào và đường ra của khoang chứa, giúp định hướng dòng chảy của chất lỏng, ngăn ngừa hiện tượng dòng chảy ngược và đảm bảo áp suất đầu ra ổn định.

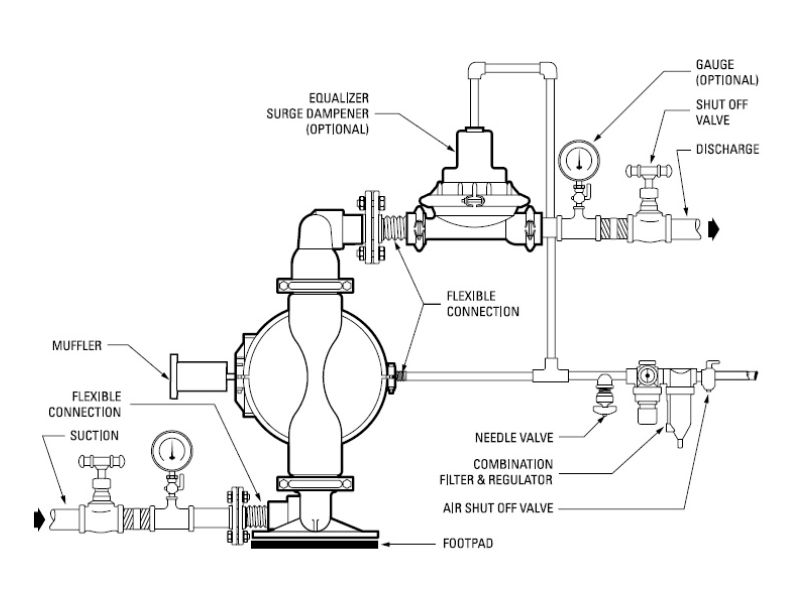

>>> Đọc thêm: Cách sử dụng bơm màng khí nén chi tiết

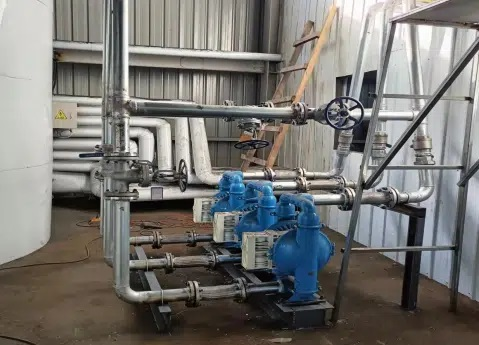

Các ứng dụng thực tế của bơm màng khí nén trong công nghiệp

Nhờ kết cấu cơ học đặc thù và tính linh hoạt cao, bơm màng khí nén có khả năng xử lý dải môi chất cực rộng, đáp ứng yêu cầu kỹ thuật của nhiều ngành công nghiệp trọng yếu:

• Ngành hóa chất và xử lý nước thải: Chuyển tải an toàn các loại axit đậm đặc, hóa chất ăn mòn, kiềm, chất tẩy rửa, dung môi hữu cơ dễ bay hơi và các loại bùn thải nguy hại chứa tạp chất rắn.

• Ngành sản xuất pin & xe điện: Ứng dụng trong quy trình cung cấp hóa chất thô, axit phục vụ chế tạo cell pin và các hệ thống định lượng keo dẫn nhiệt, keo cấu trúc cấu tạo module pin.

• Ngành công nghiệp ô tô và lắp ráp: Vận hành trong xưởng dập, xưởng hàn để bơm keo kết cấu và trong hệ thống tuần hoàn sơn, bơm PVC của xưởng sơn chất lượng cao.

• Ngành sơn, hóa mỹ phẩm và mực in: Lưu chuyển liên tục các môi chất có độ nhớt cao, hàm lượng chất rắn lớn mà không làm biến đổi hoặc phá vỡ cấu trúc cơ học của vật liệu (như chất nền sơn, mực in đặc, keo dán công nghiệp).

• Ngành thực phẩm và dược phẩm: Sử dụng dòng bơm đạt tiêu chuẩn FDA với thân inox 316L đánh bóng điện phân, thiết kế tháo lắp nhanh để định lượng và vận chuyển bia, rượu, nước giải khát, nước sốt, nguyên liệu sản xuất thuốc và các sản phẩm chăm sóc cá nhân mà không gây nhiễm khuẩn.

Lý do doanh nghiệp nên lựa chọn bơm màng khí nén

Khi so sánh với các dòng bơm trục vít, bơm bánh răng hay bơm ly tâm, bơm màng khí nén sở hữu những ưu điểm kỹ thuật vượt trội, giúp tối ưu hóa chi phí đầu tư dài hạn cho doanh nghiệp:

• Độ an toàn phòng nổ tuyệt đối (Tiêu chuẩn ATEX/IECEx): Thiết bị vận hành hoàn toàn bằng áp lực khí nén, không sử dụng điện năng, không tích tụ nhiệt và không sinh tia lửa điện. Đây là điều kiện tiên quyết khi lựa chọn thiết bị cho môi trường có nguy cơ cháy nổ cao (khu vực chứa dung môi, hóa chất hở, hầm mỏ).

• Khả năng tự mồi và chạy khô (Dry-run) không sinh nhiệt: Bơm màng có năng lực tự hút chất lỏng từ các bể chứa sâu mà không cần mồi nước ban đầu. Đặc biệt, nếu nguồn cấp chất lỏng bị ngắt đột ngột, bơm vẫn có thể chạy khô liên tục mà không gây hỏng màng hay cháy hỏng thiết bị như các dòng bơm sử dụng phớt cơ khí.

• Xử lý hiệu quả môi chất đặc và chất lỏng chứa hạt rắn: Thiết kế khoang bơm rộng cùng cơ chế van một chiều dạng bi cho phép thiết bị vận chuyển dòng chất lỏng có độ nhớt lên đến hàng vạn cP hoặc chứa các hạt rắn tạp chất mà không gây tắc nghẽn hay mài mòn cánh bơm.

• Dễ dàng điều chỉnh lưu lượng và áp suất đầu ra: Doanh nghiệp không cần đầu tư thêm hệ thống biến tần phức tạp. Chỉ cần điều chỉnh áp suất hoặc lưu lượng khí nén cấp vào thông qua bộ lọc điều áp (FRL) là có thể thay đổi chính xác áp suất và lưu lượng chất lỏng đầu ra.

• Kết cấu không phớt cơ khí, hạn chế tối đa rò rỉ: Bơm màng loại bỏ hoàn toàn cụm phớt cơ khí (mechanical seal) - vị trí thường xuyên gây rò rỉ chất lỏng của bơm ly tâm. Điều này giúp bảo vệ môi trường làm việc, tránh thất thoát dung môi độc hại và bảo vệ sức khỏe người vận hành.

• Chi phí bảo dưỡng thấp, linh kiện sẵn có: Cấu trúc cơ học cơ bản giúp việc tháo lắp, vệ sinh và bảo dưỡng trở nên đơn giản. Nhà sản xuất luôn cung cấp sẵn các bộ kít sửa chữa định kỳ (Repair Kits) bao gồm màng bơm, bi, đế bi để kỹ thuật viên nhà máy tự thay thế một cách nhanh chóng, tối ưu hóa thời gian dừng máy (Downtime).

Địa chỉ cung cấp bơm màng khí nén chính hãng uy tín

Việc lựa chọn một chiếc bơm màng khí nén chất lượng cao, có đầy đủ chứng nhận kỹ thuật từ các thương hiệu G7/Châu Âu là yếu tố cốt lõi để đảm bảo hệ thống dây chuyền sản xuất vận hành liên tục.

Công ty Cổ phần Thiết bị Tân Việt Phát (TVPE., JSC) tự hào là đơn vị đại diện ủy quyền chính thức, nhà nhập khẩu trực tiếp các dòng bơm màng khí nén cao cấp từ tập đoàn ARO/Ingersoll Rand (Mỹ) cùng hệ sinh thái thiết bị công nghiệp đạt chuẩn quốc tế tại Việt Nam.

Hợp tác cùng TVPE, Quý khách hàng được đảm bảo các cam kết thương mại và kỹ thuật nghiêm ngặt:

1. Thiết bị chính hãng 100%: Đầy đủ chứng chỉ CO (Chứng nhận xuất xứ), CQ (Chứng nhận chất lượng) và tài liệu kiểm định an toàn kỹ thuật từ nhà sản xuất.

2. Giải pháp tối ưu chi phí: Nhập khẩu trực tiếp không qua trung gian, mang lại chính sách giá cạnh tranh cho dự án và nhà máy.

3. Năng lực ứng cứu sự cố: Hệ thống kho vận tại Hà Nội và Quảng Ninh luôn duy trì số lượng lớn thiết bị và phụ tùng tiêu hao (màng bơm, bộ chia khí, kít sửa chữa nhanh) sẵn sàng bàn giao hỏa tốc.

4. Dịch vụ kỹ thuật chuyên sâu: Đội ngũ kỹ sư trình độ cao hỗ trợ khảo sát hiện trường miễn phí, tính toán thông số kỹ thuật chính xác và cung cấp dịch vụ bảo trì, bảo dưỡng 24/7.

Để nhận tài liệu kỹ thuật chi tiết, báo giá giải pháp hoặc đặt lịch khảo sát hệ thống bơm tại nhà máy, Quý khách hàng vui lòng liên hệ trực tiếp với chúng tôi qua thông tin dưới đây:

• Hotline hỗ trợ kỹ thuật và kinh doanh: 0937 366 889 – 0378 366 889

• Email tiếp nhận thông tin: sales@tvpe.vn

• Website chính thức: https://tvpe.com.vn/

• Văn phòng làm việc: Hà Nội & Quảng Ninh
