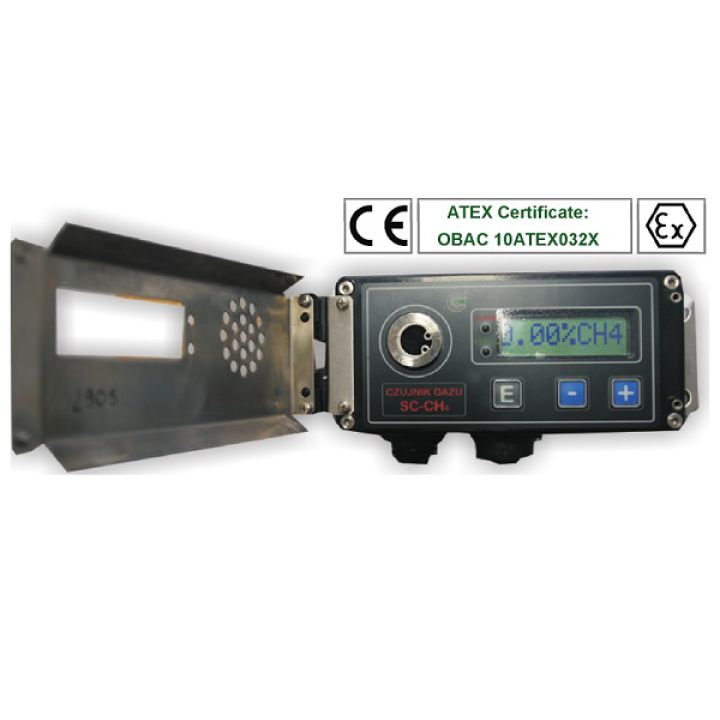

Model: SC-CH4

Hãng sản xuất: Carbo – Balan

Mã hiệu: MPS-1
Hãng sản xuất: Haso – Balan
• Dải đo: 0~100%CH4
• Hiển thị: LCD
• Cấp phòng nổ zone 0:  I M1 Exia I Ma

MÔ TẢ SẢN PHẨM
Cảm biến đo khí mê tan MPS-1 là một thiết bị sử dụng để đo các thông số khí quyển và báo hiệu nồng độ khí  mê tan vượt quá hàm lượng cho phép trong các khu vực có nguy hiểm cháy nổ tại các mỏ than hầm lò. Chúng có thể được sử dụng:
* Như là một máy dò khí mêtan cá nhân.
* Là một máy dò khí mêtan di động, được treo ở nơi làm việc khai thác (công việc nổ mìn) hoặc dưới lòng đất, trên các máy đào lò, xe khai thác và đầu máy đường sắt.
* Là một bộ phận trong hệ thống khởi động xe mỏ. Nó được tích hợp với bộ khởi động của xe, khi nồng độ khí  mêtan vượt ngưỡng cho phép sẽ ngăn chặn xe khởi động.
* MPS cũng có thể sử dụng như là một máy dò mê tan cố định sử dụng các đầu ra đóng cắt UW1, UW2.
MPS-1 sở hữu nguồn điện tự động (pin), có thể cung cấp nguồn cho máy hoạt động tối thiểu trong 30 giờ. Việc nạp điện cho MPS-1 có thể được thực hiện bằng bộ nạp loại MPS-1Ł

THÔNG SỐ KỸ THUẬT
[1] Nguồn cấp an toàn tia lửa: Ui=16V (Un=12÷15V, In=0,25A)
[2] Thời gian hoạt động tối đa với nguồn pin trong máy: 30 giờ (tối đa 50 giờ không truyền tín hiệu)
[3] Nguồn đầu ra: Uo = 4,2V; Io = 42mA ; Po = 44mW; Co = 100uF; Lo = 100mH
[4] Tín hiệu đầu ra UW1, UW2:
– Ui = 30V; Ii = 0,6A; Pi = 1,67W;
– Uo = 4,2V; Io = 3mA; Po = 3,15mW;
– Ci = 0; Li = 0; Co = 100uF; Lo = 1mH
[5] Mạch truyền thông: Ui = 30V; Ii = 50mA; Pi = 70mW; Ci = 0; Li = 0
[6] Điều kiện làm việc
– Nhiệt độ môi trường: -10÷ 40ºC
– Độ ẩm: 0÷95% không ngưng tụ
[7] Kích thước: 240 x 75 x 75 mm | Trọng lượng: 1,4 kg
[8] Cấp bảo vệ vỏ máy: IP54
[9] Cấp phòng nổ:  IM1 Ex ia I Ma theo FTZU 10 ATEX 0042X
Cảm biến đo khí mê tan MPS-1
– Dải đo: 0÷ 5%CH4 (xúc tác); 5÷ 100%CH4 (điện dẫn)
– Phương pháp đo: liên tục
– Thời gian cho kết quả đo t90: ≤ 5 giây
Cảm biến đo khí mê tan MPS-1i
– Dải đo: 0÷ 100%CH4 (nguyên lý hồng ngoại)
– Phương pháp đo: liên tục
– Thời gian cho kết quả đo t90: ≤ 25 giây

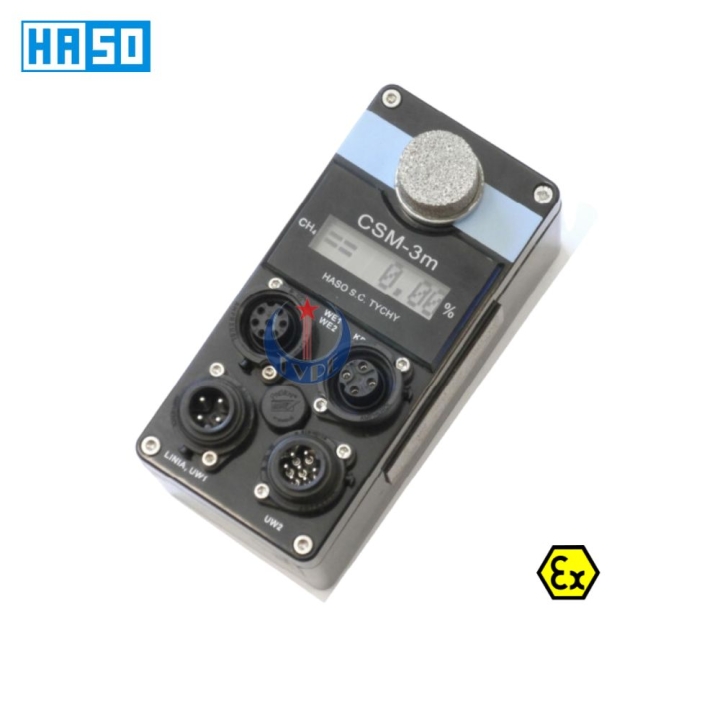

Mã hiệu: CSM-3
Hãng sản xuất: Haso – Balan
• Dải đo: 0~100%CH4
• Hiển thị: LCD
• Cấp phòng nổ zone 0:  IM1 Exia I Ma

MÔ TẢ SẢN PHẨM

• Đầu đo khí Mê tan CSM-3 là một thiết bị lắp cố định sử dụng để đo hàm lượng khí mêtan (CH4) trong các khu vực có nguy cơ cháy nổ tại các mỏ hầm lò dưới lòng đất. Nó tương thích với các hệ thống quan trắc khí mỏ CST-40A, CST-40C, KSP thông qua trạm điều khiển dữ liệu CSA-1 hoặc CSA-2.
• Đầu đo khí CSM-3 có hai dải đo được chuyển đổi tự động để cung cấp phép đo trong phạm vi 0~100% CH4 và hai đầu ra (UW) để điều khiển thiết bị tắt nguồn cấp khi cảnh báo thiết đặt đã vượt quá ngưỡng và nó có hai đầu vào để kiểm soát trạng thái của các tiếp điểm và đường dây thiết bị đã được kết nối. Nguồn điện tự động (pin) của nó cung cấp cho hệ thống cảm biến mêtan khi nguồn cung cấp đường dây bị ngắt kết nối. Việc liên lạc với đầu đo khí mêtan CSM-3 được thực hiện bằng cách truyền kỹ thuật số (digital) qua đường chuyển hệ thống giám sát thông qua qua bộ hiệu chuẩn kiểu KR-2. Đầu đo tích hợp màn hình LCD hiển thị giá trị thực của nồng độ mêtan tại môi trường.
• Đầu đo khí mêtan CSM-3 là một thiết bị vi xử lý và nó thực hiện độc lập việc đo lường, điều khiển
  và các chức năng truyền dẫn. Nhiệm vụ chính của nó bao gồm đo liên tục hàm lượng mêtan, kiểm tra
  giá trị đo được so với ngưỡng cảnh báo đặt trước, điều khiển các tiếp điểm của thiết bị đóng cắt (điện tử rơ le). Các tiếp điểm đóng cắt hoạt động theo logic tích cực, nghĩa là, nguồn cung cấp bị lỗi, phép đo sai hoặc vượt ngưỡng báo động làm mở tiếp điểm.

CHỨNG CHỈ AN TOÀN
EC type examination certificate: KDB 09 ATEX 094
Cấp phòng nổ zone 0: IM1 Exia I Ma

SƠ ĐỒ TÍCH HỢP HỆ THỐNG

Mã hiệu: CSM-1
Hãng sản xuất: Haso-Balan
• Dải đo: 0~100%CH4
• Hiển thị: không
• Cấp phòng nổ zone 0:  IM1 Exia I Ma

Mô tả

• Đầu đo khí Mê tan CSM-1 là một thiết bị lắp cố định sử dụng để đo hàm lượng khí mêtan (CH4) trong các khu vực có nguy cơ cháy nổ tại các mỏ hầm lò dưới lòng đất. Nó tương thích với các hệ thống quan trắc khí mỏ CST-40A, CST-40C, KSP thông qua trạm điều khiển dữ liệu CSA-1 hoặc CSA-2.
• Đầu đo khí CSM-1 có hai dải đo được chuyển đổi tự động để cung cấp phép đo trong phạm vi 0~100% CH4 và hai đầu ra (UW) để điều khiển thiết bị tắt nguồn cấp khi cảnh báo thiết đặt đã vượt quá ngưỡng và nó có hai đầu vào để kiểm soát trạng thái của các tiếp điểm và đường dây thiết bị đã được kết nối. Nguồn điện tự động (pin) của nó cung cấp cho hệ thống cảm biến mêtan khi nguồn cung cấp đường dây bị ngắt kết nối. Việc liên lạc với đầu đo khí mêtan CSM-3 được thực hiện bằng cách truyền kỹ thuật số (digital) qua đường chuyển hệ thống giám sát thông qua qua bộ hiệu chuẩn kiểu KR-2.
• Đầu đo khí mêtan CSM-3 là một thiết bị vi xử lý và nó thực hiện độc lập việc đo lường, điều khiển
  và các chức năng truyền dẫn. Nhiệm vụ chính của nó bao gồm đo liên tục hàm lượng mêtan, kiểm tra
  giá trị đo được so với ngưỡng cảnh báo đặt trước, điều khiển các tiếp điểm của thiết bị đóng cắt (điện tử rơ le). Các tiếp điểm đóng cắt hoạt động theo logic tích cực, nghĩa là, nguồn cung cấp bị lỗi, phép đo sai hoặc vượt ngưỡng báo động làm mở tiếp điểm.

Chứng chỉ an toàn
EC type examination certificate: KDB 06 ATEX 428
Cấp phòng nổ: IM1 Exia I Ma

Sơ đồ tích hợp trong hệ thống giam sát
