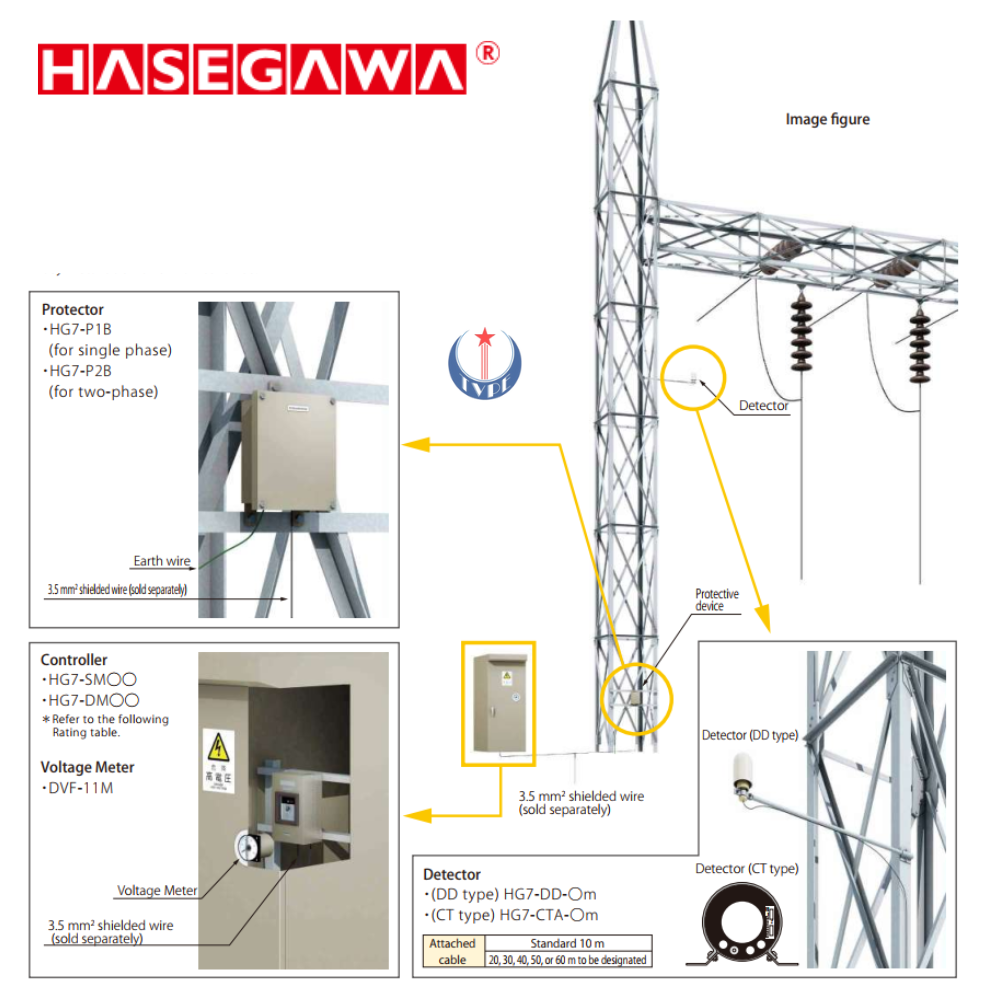

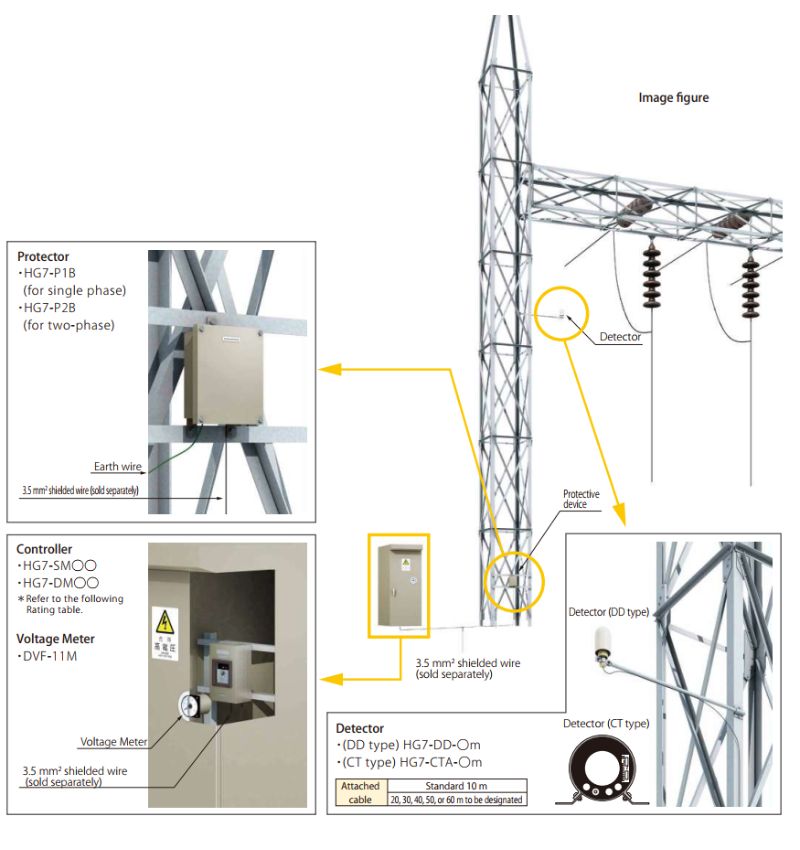

Hệ thống phát hiện điện áp cực cao Hasegawa
Hãng: Hasegawa - Nhật Bản
MÔ TẢ
Hệ thống phát hiện điện áp cực cao Hasegawa là thiết bị chuyên dụng để phát hiện sự hiện diện hoặc vắng mặt của trạng thái có điện tại các trạm biến áp điện áp cao, đường dây truyền tải điện, thiết bị tiếp nhận điện và các ứng dụng khác trong quá trình vận hành không tiếp xúc. Thiết bị mang lại sự an toàn tối đa nhờ vào khả năng phát hiện điện áp mà không cần tiếp xúc trực tiếp với các bộ phận mang điện, đảm bảo sự an toàn cho người sử dụng trong các môi trường làm việc nguy hiểm.
Tính năng:
- Dải điện áp làm việc: 3,3 ~ 550kV, phù hợp với các hệ thống điện cao áp.
- Thời gian phản hồi: 0,5 giây hoặc ít hơn, với khả năng phát hiện nhanh chóng sự thay đổi trạng thái điện áp.
- Điện áp nguồn cấp: Tiêu chuẩn 110V DC, có thể thay đổi với các tùy chọn 24V hoặc 220V.
- Khả năng chịu điện áp xung: ±7kV, với điện áp chịu đựng lên đến 2kV AC trong 1 phút.
- Cấu hình đầu ra: Đầu ra 0 ~ 1mA DC, điện trở trong dưới 5kΩ.
- Tiêu thụ nguồn: 75mA cho 1 pha, 100mA cho 2 pha.
Ứng dụng:
Hệ thống phát hiện điện áp cực cao Hasegawa được sử dụng trong các lĩnh vực yêu cầu kiểm tra và bảo trì các hệ thống điện áp cao như:
- Trạm biến áp điện áp cao
- Đường dây truyền tải điện và thiết bị tiếp nhận điện
- Ứng dụng trong môi trường nguy hiểm

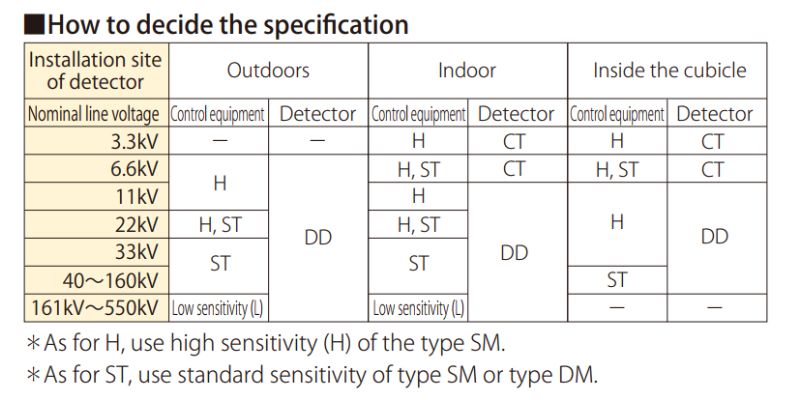

Thông số kỹ thuật
|
Loại thiết bị đo |
Hiển thị chuyển đổi điện áp |
Hiển thị tỉ lệ thuận với điện áp |
|
*Loại bộ điều khiển (1) |
Phát hiện 1 pha |
SM1AH (độ nhạy cao) |
|
Phát hiện 2 pha |
SM2AH (độ nhạy cao) |
|
|
Điện áp đường dây (50/60Hz) |
3,3 ~ 550kV |
|
|
Thời gian vận hành khi sạc/mất điện |
0,5 giây hoặc ít hơn (Tuy nhiên, tỷ lệ cài đặt điểm vận hành: 70% trở xuống) |
|
|
Tiếp điểm |
Cấu hình |
1c (cho 1 pha), 1c × 2 (cho 2 pha) |
|
Công suất đóng ngắt / 100VDC |
Tải điện trở: 0,5A, Tải cảm ứng: 0,1A |
|
|
Điện áp mạch tối đa cho phép |
180V DC, 140V AC |
|
|
Đồng hồ đo |
Đầu ra |
0 ~ 1mA DC |
|
Điện trở trong |
Dưới 5kΩ |
|
|
Đèn chỉ thị hoạt động |
Sạc: Đèn đỏ |
|
|
Điện áp nguồn cấp |
Tiêu chuẩn: 110V DC (Khác: 24V, 220V) |
|
|
Dòng tiêu thụ nguồn |
75mA (cho 1 pha), 100mA (cho 2 pha) |
|
|
*Điện áp chịu đựng, điện trở cách điện (2) |
2kV, AC-1 phút; 10MΩ trở lên/500V DC |
|
|
Điện áp chịu xung |
±7kV, 1,2 × 50μs (giữa các đầu cực với vỏ thiết bị) |
|
