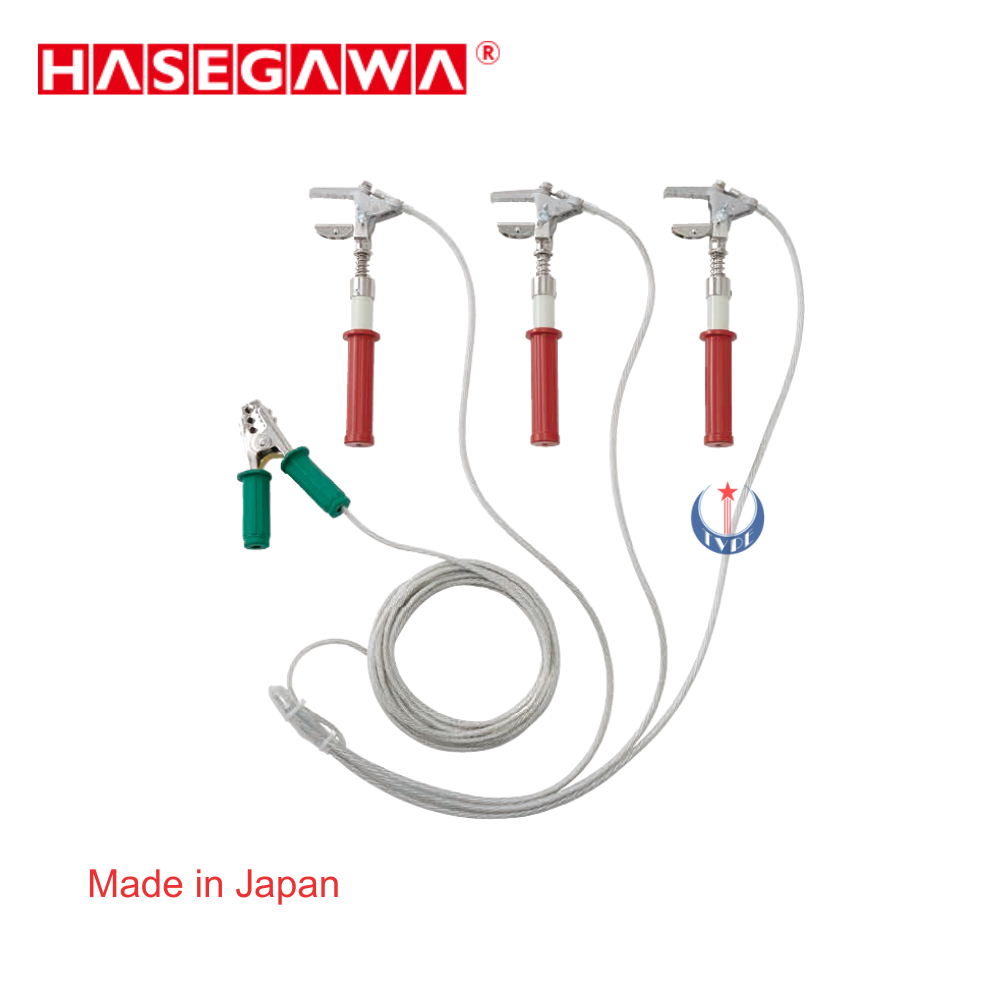

Kẹp tiếp địa cho tủ điện - Loại HC
Model: Type HC
Hãng: Hasegawa - Nhật Bản
- Được thiết kế với đầu kẹp điều chỉnh góc rộng, hỗ trợ xoay 30 độ xuống dưới và 90 độ lên trên so với trục gậy thao tác.
- Sản phẩm phù hợp cho các ứng dụng cần thao tác tại vị trí khó tiếp cận trong tủ điện hoặc thiết bị cao thế.
MÔ TẢ

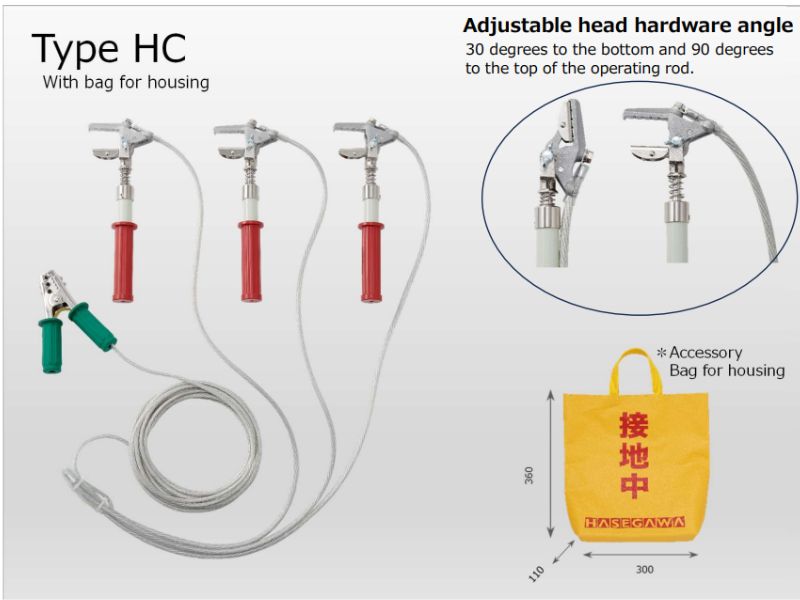

Kẹp tiếp địa cho tủ điện - Loại HC là loại kẹp nối đất cao cấp của Hasegawa, được thiết kế với cơ cấu đầu kẹp có thể điều chỉnh góc linh hoạt, phù hợp cho các vị trí thao tác đặc biệt hoặc khó tiếp cận trong hệ thống điện cao thế. Phần đầu có thể xoay 30 độ hướng xuống và 90 độ hướng lên so với trục gậy thao tác, giúp người vận hành dễ dàng cố định kẹp nối đất một cách an toàn và chính xác, kể cả trong không gian chật hẹp hoặc góc khuất.
Đặc điểm nổi bật
- Thiết kế đầu kẹp xoay linh hoạt, giúp thao tác an toàn và thuận tiện hơn trong môi trường chật hẹp hoặc có nhiều vật cản.
- Thanh thao tác cách điện đường kính Φ26 × 38 mm, cầm chắc tay, đảm bảo cách điện an toàn.
Trang bị dây nối đất kích thước 14mm² × 1m × 3 sợi và 8mm² × 7m × 1 sợi, phù hợp nhiều nhu cầu sử dụng. - Đầu kẹp kiểu clip, dễ thao tác và giữ tiếp điểm chắc chắn.
- Trọng lượng nhẹ (3.4kg), dễ mang theo và sử dụng hiện trường.

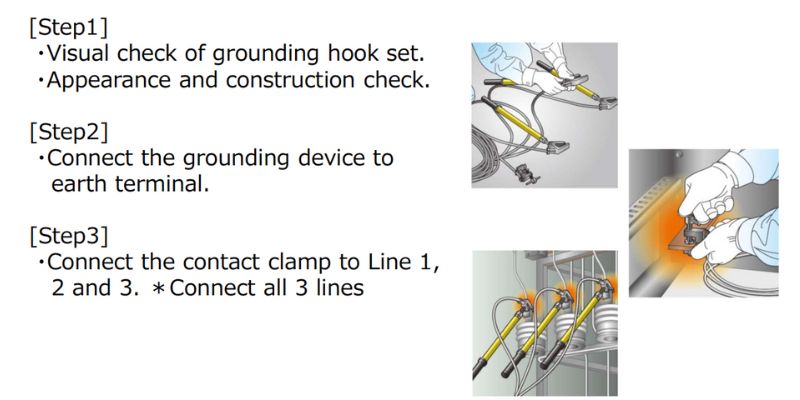

Cách sử dụng
Trước khi kết nối thiết bị tiếp đất, cần kiểm tra điện áp bằng bút thử điện, ngắt cầu dao và công tắc tách, sau đó xác nhận nguồn đã được ngắt hoàn toàn.
- Bước 1: Kiểm tra trực quan bộ kẹp nối đất, bao gồm hình thức và kết cấu.
- Bước 2: Kết nối thiết bị tiếp đất vào cọc tiếp địa.
- Bước 3: Kẹp đầu tiếp xúc vào dây pha 1, 2 và 3; đảm bảo kết nối đầy đủ cả 3 pha.

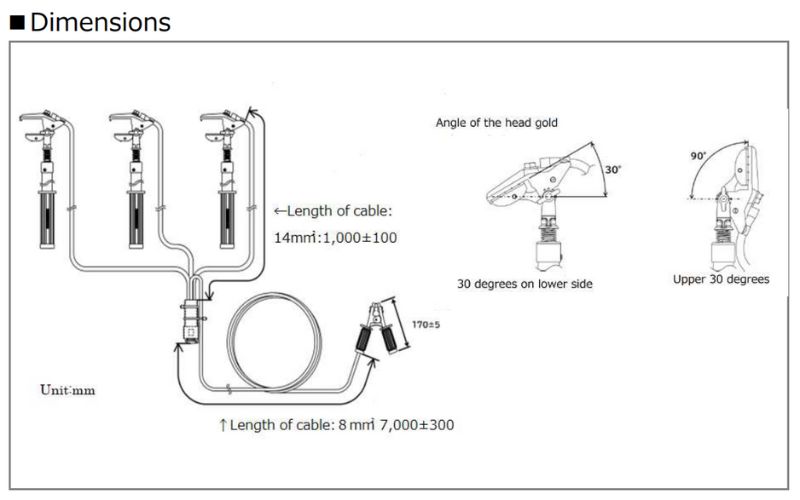

Thông số kỹ thuật
[1] Loại đầu kẹp: Đầu kẹp có thể điều chỉnh góc rộng (Wide angle adjustment type)
[2] Góc điều chỉnh: Từ 30° xuống dưới đến 90° lên trên so với trục gậy thao tác
[3] Chiều dài gậy cách điện: Φ26 × 38mm
[4] Dây nối đất:
- 14mm² × 1m × 3 sợi
- 8mm² × 7m × 1 sợi
[5] Đầu nối kim loại tiếp đất: Loại kẹp (Clip)
[6] Thanh tiếp địa đóng bằng búa: Không có
[7] Trọng lượng: 3.4kg
