Model: Type HF
Hãng: Hasegawa - Nhật Bản
MÔ TẢ

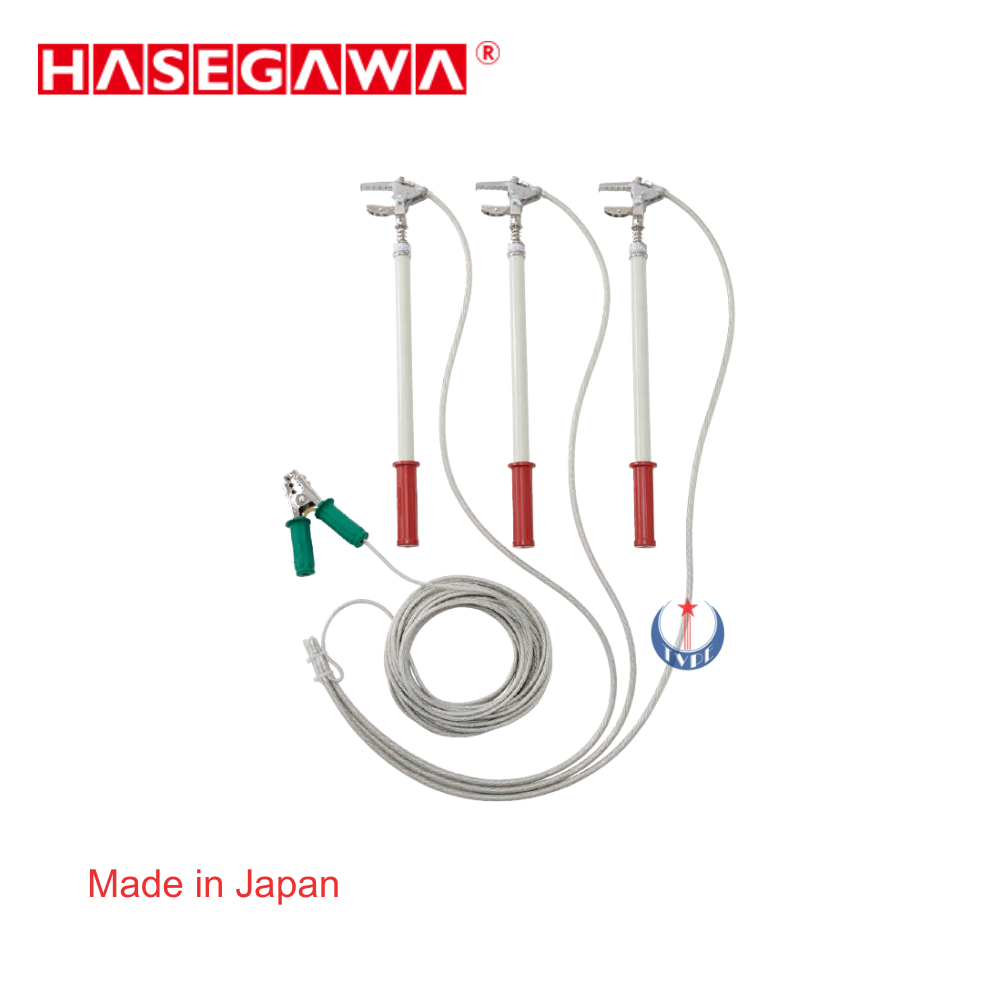

Kẹp nối đất loại HF của Hasegawa là thiết bị an toàn chuyên dụng dùng để nối đất tạm thời trong quá trình bảo trì hoặc kiểm tra hệ thống điện trung thế và cao thế. Thiết bị được thiết kế với đầu kẹp có góc điều chỉnh linh hoạt, phù hợp sử dụng trong các không gian chật hẹp hoặc vị trí đặc thù.
Tính năng

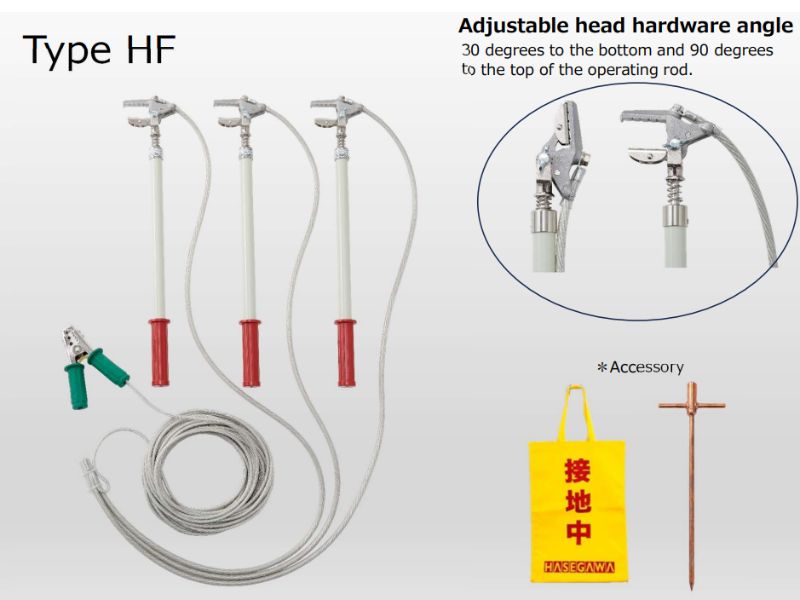

- Đầu kẹp điều chỉnh góc rộng, thích hợp cho nhiều hướng thao tác khác nhau.
- Thanh cách điện đường kính Φ26 và dài 338mm, giúp thao tác an toàn với khoảng cách tối ưu.
- Dây nối đất chất lượng cao gồm 3 dây 22mm² dài 1,5m và 1 dây 8mm² dài 15m.
- Trang bị thanh tiếp địa loại đóng (Φ10 Shillelagh), tăng khả năng cố định trong môi trường thực địa.
- Trọng lượng nhẹ (3,4kg), dễ dàng mang vác và sử dụng.
- Đầu kẹp kim loại bọc cao su cách điện, đảm bảo an toàn khi sử dụng.
Ứng dụng
- Dùng trong quá trình bảo trì, kiểm tra tủ điện trung – cao thế.
- Sử dụng tại các trạm biến áp, hệ thống điện công nghiệp và các công trình truyền tải điện.
- Phù hợp cho đội kỹ thuật điện lực, nhà máy, khu công nghiệp hoặc nhà thầu điện.

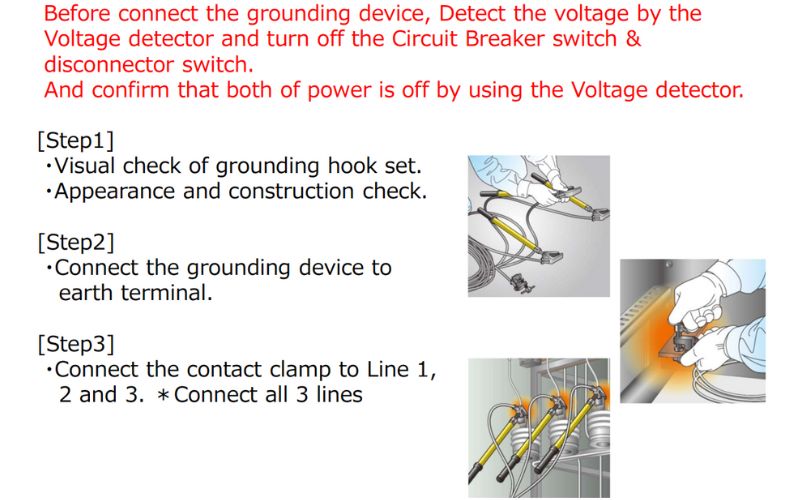

Cách sử dụng
Trước khi kết nối thiết bị nối đất, hãy kiểm tra điện áp bằng bút thử điện, sau đó ngắt công tắc máy cắt và dao cách ly. Xác nhận nguồn điện đã tắt hoàn toàn bằng bút thử điện.
- Bước 1: Kiểm tra trực quan bộ kẹp nối đất, đánh giá tình trạng bên ngoài và kết cấu.
- Bước 2: Kết nối thiết bị nối đất vào điểm tiếp địa.
- Bước 3: Kẹp tiếp điểm vào các pha L1, L2 và L3. Phải kết nối cả 3 pha.

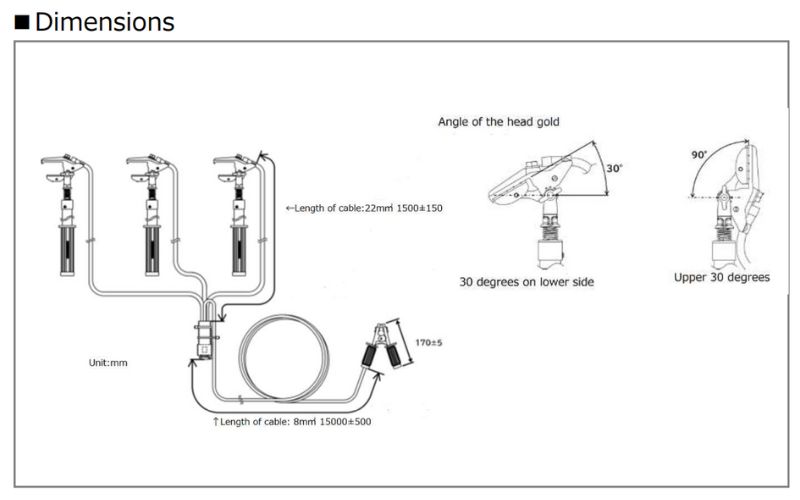

Thông số kỹ thuật
[1] Loại đầu kẹp: Điều chỉnh góc rộng (Wide angle adjustment type)
[2] Chiều dài gậy cách điện: Φ26 × 338mm
[3] Dây nối đất:
- 22mm² × 1.5m × 3 sợi
- 8mm² × 15m × 1 sợi
[4] Đầu nối đất bằng kim loại: Kẹp (Clip)
[5] Thanh tiếp địa đóng bằng búa: Φ10 Shillelagh
[6] Khối lượng: 3.4kg
