Model: LCH1000Q
Hãng: IngersollRand – Mỹ
A/ Mô tả:
Thiết kế chắc chắn, nhỏ gọn và trọng lượng nhẹ
– Vật liệu bằng thép có độ bền cao
– Thích nghi với những ứng dụng trong môi trường khắc nghiệt
– Không bị ảnh hưởng bởi bụi và ẩm từ môi trường.
– Chu trình làm việc 100% chu kỳ.
Thích hợp cho các ứng dụng tại môi trường có nguy cơ cháy nổ.
– Động cơ thủy lực phù hợp trong môi trường phòng chống cháy nổ zone 2: Ex II 3 GD c IIB 135°C X
– Có thể lựa chọn cấp phòng bảo vệ cao hơn, zone 1: EX II 2 GD c IIB 135°C
Phanh đĩa đa năng kiểu tự động
– Bảo vệ tốt hơn và chống ăn mòn
– Không cần điều chỉnh và bảo trì thường xuyên.
Bảo vệ quá tải
– Palang tự động tắt và phanh khi phát hiện quá tải 125 ÷130%
Xích tải, móc, cảm biến:
– Cảm biến giới hạn trên và dưới đề bảo vệ thân palăng
– Xích tải chống ăn mòn đạt cấp 80 nhằm bảo vệ tốt và kéo dài tuổi thọ
– Hệ số thiết kế 5:1 tăng tính an toàn và độ bền của thiết bị
– Móc dưới được sử dụng bạc đạn, dễ dàng xoay chuyển kể cả khi có tải

B/ Thông số kỹ thuật:
[1] Tải trọng nâng: 100 tấn / Chiều cao nâng tối đa 20m
[2] Tốc độ nâng hạ: 0.4 m/phút
[3] Lưu lượng và áp lực nguồn thủy lực: 40 lít/phút/ 150 bar
[4] Số xích: 4 sợi / kích thước xích: 22x90mm
[5] Khoảng cách từ móc trên đến móc dưới: 2455mm
[6] Trọng lượng palang kèm 3m xích 3245kg; trọng lượng xích 215.6kg/1m

Pa lăng thủy lực 75 tấn; Model: LCH750T Model: LCH750T
Hãng: IngersollRand – Mỹ
A/ Mô tả:
Thiết kế chắc chắn, nhỏ gọn và trọng lượng nhẹ
– Pa lăng thủy lực 75 tấn; Model: LCH750T Vật liệu bằng thép có độ bền cao
– Thích nghi với những ứng dụng trong môi trường khắc nghiệt
– Không bị ảnh hưởng bởi bụi và ẩm từ môi trường.
– Chu trình làm việc 100% chu kỳ.
Thích hợp cho các ứng dụng tại môi trường có nguy cơ cháy nổ.
– Động cơ thủy lực phù hợp trong môi trường phòng chống cháy nổ zone 2: Ex II 3 GD c IIB 135°C X
– Có thể lựa chọn cấp phòng bảo vệ cao hơn, zone 1: EX II 2 GD c IIB 135°C
Phanh đĩa đa năng kiểu tự động
– Bảo vệ tốt hơn và chống ăn mòn
– Không cần điều chỉnh và bảo trì thường xuyên.
Bảo vệ quá tải
– Palang tự động tắt và phanh khi phát hiện quá tải 125 ÷130%
Xích tải, móc, cảm biến:
– Cảm biến giới hạn trên và dưới đề bảo vệ thân palăng
– Xích tải chống ăn mòn đạt cấp 80 nhằm bảo vệ tốt và kéo dài tuổi thọ
– Hệ số thiết kế 5:1 tăng tính an toàn và độ bền của thiết bị
– Móc dưới được sử dụng bạc đạn, dễ dàng xoay chuyển kể cả khi có tải

B/ Thông số kỹ thuật:
[1] Tải trọng nâng: 75 tấn / Chiều cao nâng tối đa 20m
[2] Tốc độ nâng hạ: 0.5 m/phút
[3] Lưu lượng và áp lực nguồn thủy lực: 40 lít/phút/ 150 bar
[4] Số xích: 3 sợi / kích thước xích: 22x90mm
[5] Khoảng cách từ móc trên đến móc dưới: 2338mm
[6] Trọng lượng palang kèm 3m xích 2800kg; trọng lượng xích 161.7kg/1m

Pa lăng thủy lực dưới nước 50 tấn SLH500QD Mã hiệu: SLH500Q
Hãng: Ingersoll Rand – Mỹ
– Tải trọng nâng 50 tấn
– Khả năng làm việc tại độ sâu lên tới 30m
– Môi trường: Palăng xích dưới biển
– Ứng dụng: Xây dựng, xây lắp, sửa chữa, trục vớt tàu hoặc thu hồi giàn khoan. Các ứng dụng thương mại, quân sự,..

Được thiết kế chuyên dụng dưới nước

• Pa lăng thủy lực dưới nước 50 tấn SLH500QD Độ sâu hoạt động lên tới 30m
• Xích tải và vỏ chống ăn mòn đi kèm với hệ bánh răng truyền tải
• Hoạt động theo phương dọc hoặc ngang
• Thiết kế chống thấm nước bảo vệ tất cả các bộ phận chuyển động và ổ trục
• Lớp sơn bảo vệ cho ứng dụng tại môi trường biển chống ăn mòn đạt C5-M (độ ăn mòn rất cao theo phân loại hàng hải) chuẩn ISO 12944

Hoạt động an toàn

• Động cơ thủy lực không tạo ra bong bóng gây cản trở hoạt động dò tìm
• Manifold gồm bộ bảo vệ quá tải và van giảm tốc tác động nhanh hoạt động như công tắc hành trình
• Xích tải mạ kẽm cấp 80 bền bỉ với hệ số an toàn 5: 1
• Áp suất hoạt động có thể lên đến 50 bar ở dòng hồi lưu và cung cấp khả năng bảo vệ búa chất lỏng

Vận hành dễ dàng đơn giản

• Thiết kế plug and play sẵn sàng hoạt động ngay khi xuất xưởng.
• Ngắt kết nối nhanh trên tay cầm điều khiển
• Kiểm soát 100% tốc độ mang lại khả năng định vị chính xác tuyệt đối
• Mặt tay cầm điều khiển có các nút kích thước lớn để dễ dàng điều khiển bằng găng tay lặn
• Động cơ thủy lực Orbital cung cấp mô-men xoắn lớn và định vị rất chính xác.

CẤU TẠO

THÔNG SỐ KỸ THUẬT
[1] Tải trọng nâng hạ: 50 tấn
[2] Xích tải:
– Loại xích tải chống ăn mòn
– Số xích tải: 4 sợi
– Kích thước xích tải: 22x66mm
[3] Tốc độ nâng khi có tải: 0,5 m/phút
[4] Tốc độ hạ khi có tải: 0,6 m/phút; 0,5 m/phút (không tải)
[5] Áp lực của nguồn thủy lực làm việc: 135 bar
[6] Lưu lượng nguồn thủy lực: 50 lít/phút
[7] Cổng cấp: 3/4″ ren chuẩn BSP
[8] Chiều cao nâng tiêu chuẩn 3m, có thể lựa chọn chiều cao nâng tối đa 24m
[9] Trọng lượng pa lăng (3m xích tải chiều cao nâng): 940 kg
[10] Tiêu chuẩn
– FEM / ISO mechanical classification: 1Bm / M3
– Lớp sơn mạ vỏ: Sơn 3 lớp, đạt cấp C5-M theo ISO 12944

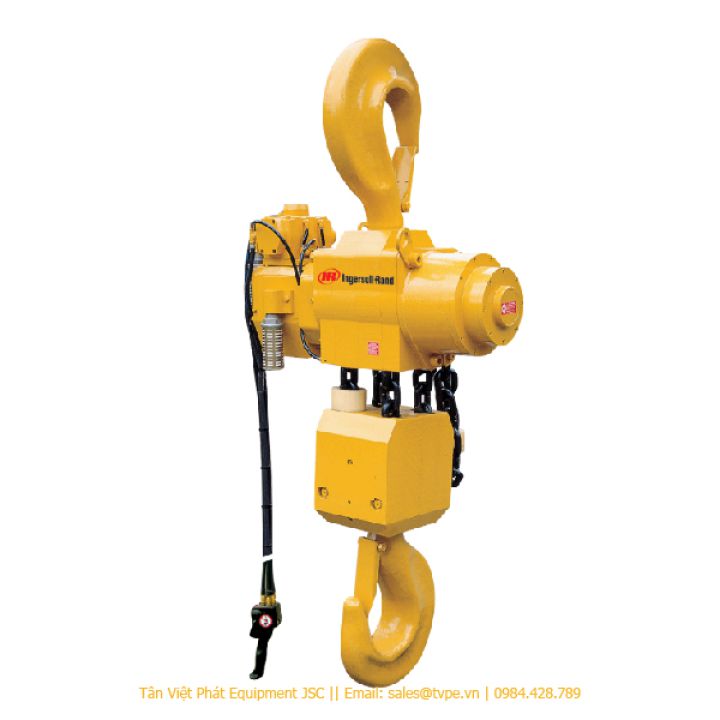

Palăng thủy lực 37.5 tấn; Model: LCH375T Model: LCH375T
Hãng: IngersollRand – Mỹ
A/ Mô tả:
Thiết kế chắc chắn, nhỏ gọn và trọng lượng nhẹ
– Palăng thủy lực 37.5 tấn; Model: LCH375T Vật liệu bằng thép có độ bền cao
– Thích nghi với những ứng dụng trong môi trường khắc nghiệt
– Không bị ảnh hưởng bởi bụi và ẩm từ môi trường.
– Chu trình làm việc 100% chu kỳ.
Thích hợp cho các ứng dụng tại môi trường có nguy cơ cháy nổ.
– Động cơ thủy lực phù hợp trong môi trường phòng chống cháy nổ zone 2: Ex II 3 GD c IIB 135°C X
– Có thể lựa chọn cấp phòng bảo vệ cao hơn, zone 1: EX II 2 GD c IIB 135°C
Phanh đĩa đa năng kiểu tự động
– Bảo vệ tốt hơn và chống ăn mòn
– Không cần điều chỉnh và bảo trì thường xuyên.
Bảo vệ quá tải
– Palang tự động tắt và phanh khi phát hiện quá tải 125 ÷130%
Xích tải, móc, cảm biến:
– Cảm biến giới hạn trên và dưới đề bảo vệ thân palăng
– Xích tải chống ăn mòn đạt cấp 80 nhằm bảo vệ tốt và kéo dài tuổi thọ
– Hệ số thiết kế 5:1 tăng tính an toàn và độ bền của thiết bị
– Móc dưới được sử dụng bạc đạn, dễ dàng xoay chuyển kể cả khi có tải

B/ Thông số kỹ thuật:
[1] Tải trọng nâng: 37.5 tấn / Chiều cao nâng tối đa 20m
[2] Tốc độ nâng hạ: 1.5 m/phút
[3] Lưu lượng và áp lực nguồn thủy lực: 50 lít/phút/ 180 bar
[4] Số xích: 3 sợi / kích thước xích: 22x66mm
[5] Khoảng cách từ móc trên đến móc dưới: 1484mm
[6] Trọng lượng palang kèm 3m xích 875kg; trọng lượng xích 70.6kg/1m

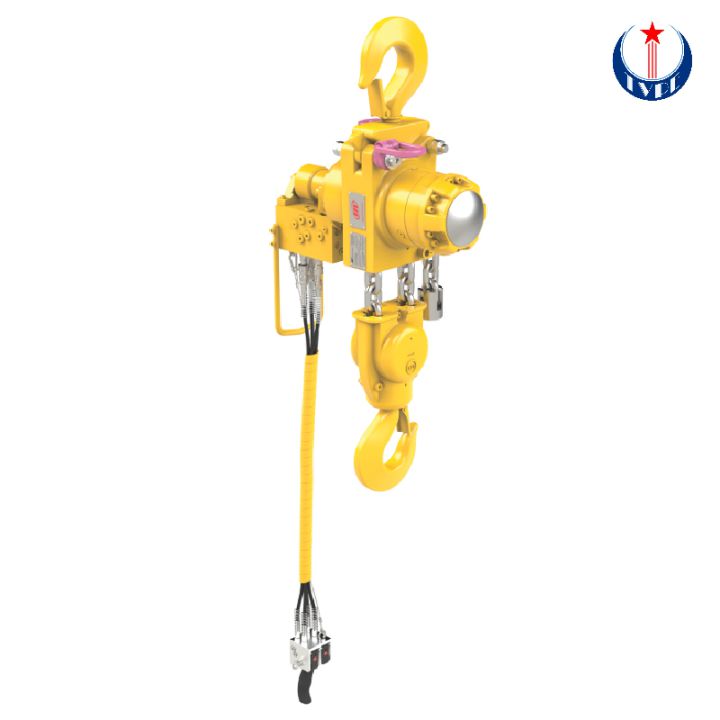

Pa lăng thủy lực dưới nước 25 tấn SLH250D Mã hiệu: SLH250D
Hãng: Ingersoll Rand – Mỹ
– Tải trọng nâng 25 tấn
– Khả năng làm việc tại độ sâu lên tới 30m
– Môi trường: Palăng xích dưới biển
– Ứng dụng: Xây dựng, xây lắp, sửa chữa, trục vớt tàu hoặc thu hồi giàn khoan. Các ứng dụng thương mại, quân sự,..

Được thiết kế chuyên dụng dưới nước

• Pa lăng thủy lực dưới nước 25 tấn SLH250D Độ sâu hoạt động lên tới 30m
• Xích tải và vỏ chống ăn mòn đi kèm với hệ bánh răng truyền tải
• Hoạt động theo phương dọc hoặc ngang
• Thiết kế chống thấm nước bảo vệ tất cả các bộ phận chuyển động và ổ trục
• Lớp sơn bảo vệ cho ứng dụng tại môi trường biển chống ăn mòn đạt C5-M (độ ăn mòn rất cao theo phân loại hàng hải) chuẩn ISO 12944

Hoạt động an toàn

• Động cơ thủy lực không tạo ra bong bóng gây cản trở hoạt động dò tìm
• Manifold gồm bộ bảo vệ quá tải và van giảm tốc tác động nhanh hoạt động như công tắc hành trình
• Xích tải mạ kẽm cấp 80 bền bỉ với hệ số an toàn 5: 1
• Áp suất hoạt động có thể lên đến 50 bar ở dòng hồi lưu và cung cấp khả năng bảo vệ búa chất lỏng

Vận hành dễ dàng đơn giản

• Thiết kế plug and play sẵn sàng hoạt động ngay khi xuất xưởng.
• Ngắt kết nối nhanh trên tay cầm điều khiển
• Kiểm soát 100% tốc độ mang lại khả năng định vị chính xác tuyệt đối
• Mặt tay cầm điều khiển có các nút kích thước lớn để dễ dàng điều khiển bằng găng tay lặn
• Động cơ thủy lực Orbital cung cấp mô-men xoắn lớn và định vị rất chính xác.

CẤU TẠO

THÔNG SỐ KỸ THUẬT
[1] Tải trọng nâng hạ: 25 tấn
[2] Xích tải:
– Loại xích tải chống ăn mòn
– Số xích tải: 2 sợi
– Kích thước xích tải: 22x66mm
[3] Tốc độ nâng khi có tải: 1,0 m/phút
[4] Tốc độ hạ khi có tải: 1,1 m/phút; 1,0 m/phút (không tải)
[5] Áp lực của nguồn thủy lực làm việc: 135 bar
[6] Lưu lượng nguồn thủy lực: 50 lít/phút
[7] Cổng cấp: 3/4″ ren chuẩn BSP
[8] Chiều cao nâng tiêu chuẩn 3m, có thể lựa chọn chiều cao nâng tối đa 49m
[9] Trọng lượng pa lăng (3m xích tải chiều cao nâng): 555 kg
[10] Tiêu chuẩn
– FEM / ISO mechanical classification: 1 Bm / M3
– Lớp sơn mạ vỏ: Sơn 3 lớp, đạt cấp C5-M theo ISO 12944

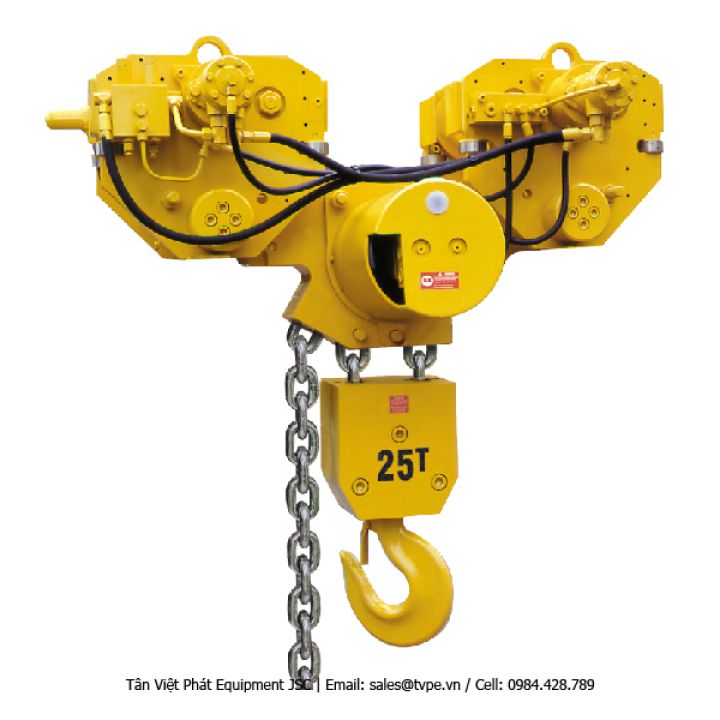

Pa lăng thủy lực 25 tấn; Model: LCH250Q Model: LCH250Q / LCH250D
Hãng: IngersollRand – Mỹ
A/ Mô tả:
Thiết kế chắc chắn, nhỏ gọn và trọng lượng nhẹ
– Pa lăng thủy lực 25 tấn; Model: LCH250Q Vật liệu bằng thép có độ bền cao
– Thích nghi với những ứng dụng trong môi trường khắc nghiệt
– Không bị ảnh hưởng bởi bụi và ẩm từ môi trường.
– Chu trình làm việc 100% chu kỳ.
Thích hợp cho các ứng dụng tại môi trường có nguy cơ cháy nổ.
– Động cơ thủy lực phù hợp trong môi trường phòng chống cháy nổ zone 2: Ex II 3 GD c IIB 135°C X
– Có thể lựa chọn cấp phòng bảo vệ cao hơn, zone 1: EX II 2 GD c IIB 135°C
Phanh đĩa đa năng kiểu tự động
– Bảo vệ tốt hơn và chống ăn mòn
– Không cần điều chỉnh và bảo trì thường xuyên.
Bảo vệ quá tải
– Palang tự động tắt và phanh khi phát hiện quá tải 125 ÷130%
Xích tải, móc, cảm biến:
– Cảm biến giới hạn trên và dưới đề bảo vệ thân palăng
– Xích tải chống ăn mòn đạt cấp 80 nhằm bảo vệ tốt và kéo dài tuổi thọ
– Hệ số thiết kế 5:1 tăng tính an toàn và độ bền của thiết bị
– Móc dưới được sử dụng bạc đạn, dễ dàng xoay chuyển kể cả khi có tải

B/ Thông số kỹ thuật:
[1] Tải trọng nâng: 25 tấn / Chiều cao nâng tối đa 13m (LCH250Q), 20m (LCH250D)
[2] Tốc độ nâng hạ: 1.4 m/phút (LCH250Q); 2,3m/phút (LCH250D)
[3] Lưu lượng và áp lực nguồn thủy lực: 48 lít/phút/ 140 bar (LCH250Q)/ 50 lít/phút/180bar (LCH250D)
[4] Số xích: 4 sợi / kích thước 16x45mm (LCH250Q); 2 sợi / kích thước 22x66mm (LCH250D)
[5] Khoảng cách từ móc trên đến móc dưới: 1180mm (LCH250Q); 1235(LCH250D)
[6] Trọng lượng palang kèm 3m xích/ trọng lượng xích
– Model LCH250Q: 430kg/ Trọng lượng xích 23kg/1m xích
– Model LCH250D: 670kg/ Trọng lượng xích 21.4kg/1m xích
