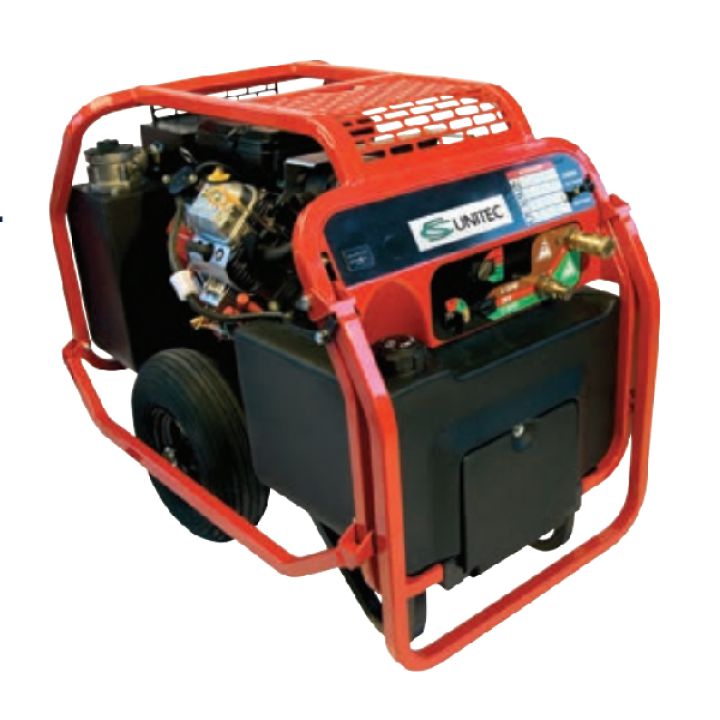

Nguồn cấp thủy lực P95 Model: P95
Hãng: CS Unitec- Mỹ
A. Mô tả
* Nguồn cấp thủy lực P95 Công suất phát lên tới 8GPM với áp lực đạt 2000 psi
* Di động và nhỏ gọn
* Dễ dàng vận hành, bảo trì đơn giản
* Lý tưởng để sử dụng cùng các sản phẩm thủy lực của CS Unitec
* Được thiết kế cho hoạt động nặng tron ngành xây dựng, công nghiệp, hàng hải, ngành mỏ …
* Có sẵn lựa chọn hoạt động với động cơ xăng, điện, dầu diesel hoặc Gas
B. Thông số kỹ thuật:
[1] Nguồn phát thủy lực: 19 hoặc 30 lít/phút
[2] Áp suất đầu ra lên tới: 140bar (2000 psi)
[3] Bình nhiên liệu có dung tích: 26 lít
[4] Bình chứa dầu thủy lực: 11 lít
[5] Trọng lượng: 150 kg
[6] Kích thước: 890 x 546 x 737 mm
[7] Động cơ: Briggs & Stratton công suất 18 HP
[8] Ống dẫn thủy lực: chỉ định theo mỗi đơn hàng.

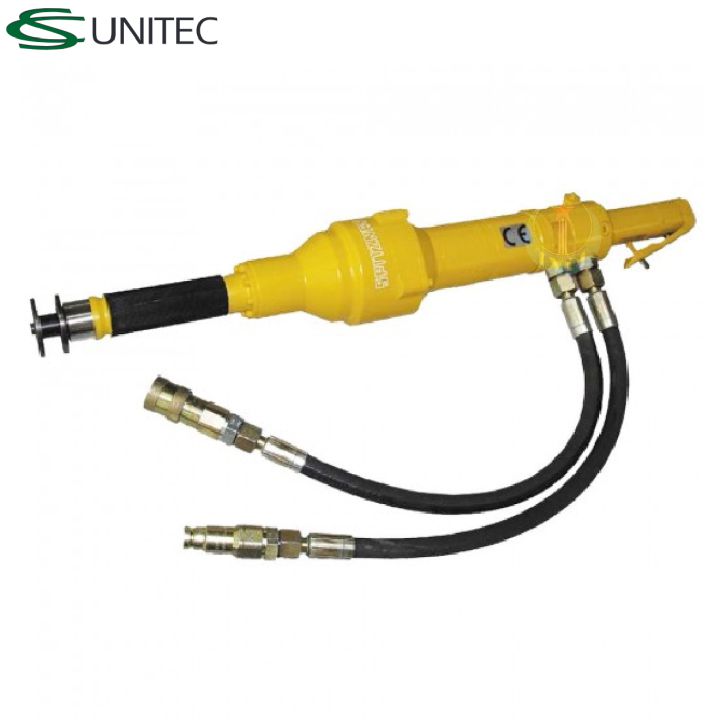

Máy mài thủy lực CSUnitec 1 1580 0060 Model: 1 1580 0060
Hãng: CS Unitec – Mỹ
* Máy mài thủy lực CSUnitec 1 1580 0060 đạt chất lượng cao nhất trong các dòng sản phẩm cùng phân khúc. Sản phẩm được các cơ quan thương mại và các tổ chức chính phủ sử dụng để làm thi công giàn khoan, tiến hành khai quật khảo cổ dưới nước hoặc thực hiện các hoạt động trục vớt nước sâu.
* CS Unitec có tất cả các máy mài cần thiết để duy trì, xây dựng hoặc trục vớt trong môi trường biển.
* Máy mài ngang thủy lực 1 1580 0060 lý tưởng cho công việc mài và cắt thô hạng năng thực hiện dưới nước.
A. Đặc trưng sản phẩm:
– Tay gạt thao tác an toàn với khóa khởi động
– Tốc độ vòng quay của đã mài lên tới 7000 vòng/phút tại mức tiêu thụ thủy lực 5 GPM
– Đường kính đĩa mài 195mm có thể lên tới 480mm (19″)
– Hoạt động với bánh xe mài thẳng, gờ, góc,…
B. Thông số kỹ thuật:
[1] Công suất động cơ thủy lực: 1.3 HP
[2] Tốc độ vòng quay: 7000 vòng/phút
[3] Trọng lượng của máy: 8.3 kg
[4] Vận hành kiểu tay gạt
[5] Đường kính bánh mài lên tới: 19″
[6] Kiểu mải: thẳng

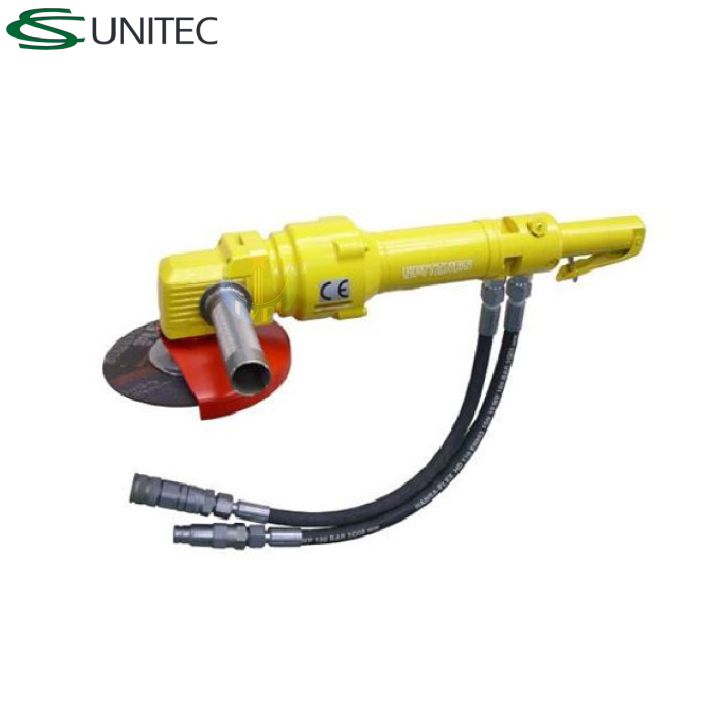

Máy mài góc thủy lực CSUnitec 1 1585 0010 Model: 1 1585 0010
Hãng: CS Unitec – Mỹ
* Máy mài góc thủy lực CSUnitec 1 1585 0010 đạt chất lượng cao nhất trong các dòng sản phẩm cùng phân khúc. Sản phẩm được các cơ quan thương mại và các tổ chức chính phủ sử dụng để làm thi công giàn khoan, tiến hành khai quật khảo cổ dưới nước hoặc thực hiện các hoạt động trục vớt nước sâu.
CS Unitec có tất cả các máy mài dưới nước cần thiết để duy trì, xây dựng hoặc trục vớt trong môi trường biển.

A. Đặc trưng sản phẩm:
– Sử dụng với nhiều loại bánh mài, bộ đánh bóng và đồ gá
– Làm việc với bánh mài có đường kính lên tới 175mm (7″)
– Tốc độ quay đạt 5500 vòng/phút tại lượng thủy lực tiêu thụ 5.25 GPM

B. Thông số kỹ thuật:
[1] Công suất động cơ thủy lực: 1.3 HP
[2] Tốc độ vòng quay: 5500 vòng/phút
[3] Trọng lượng của máy: 2.5 kg
[4] Vận hành kiểu tay gạt
[5] Đường kính bánh mài lên tới: 7″

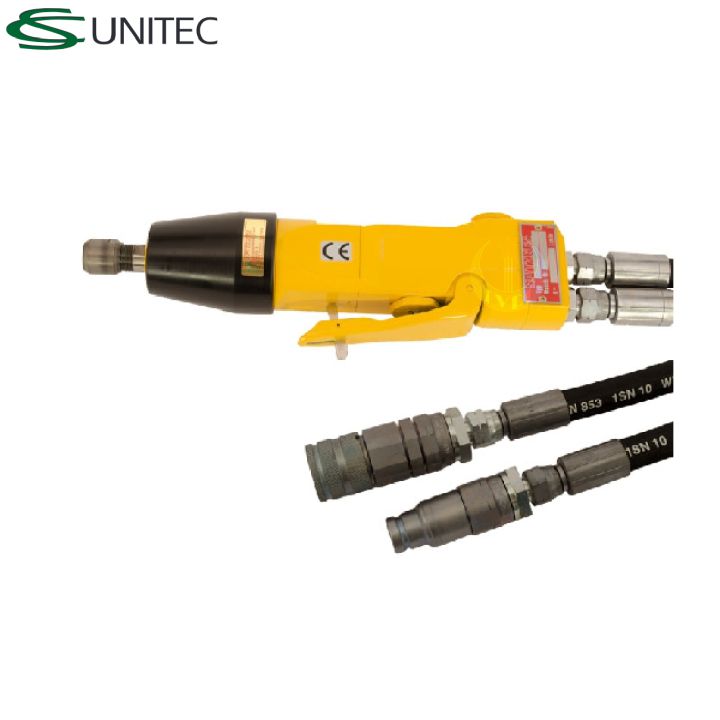

Máy mài khuôn thủy lực CSUnitec 1 5080 0020 Model: 1 5080 0020
Hãng: CS Unitec – Mỹ
– Tay gạt điều chỉnh có khóa an toàn thân thiện với người dùng
– Tốc độ quay 11500 vòng/phút với lượng tiêu thụ thủy lực 1.6 đến 7.9 GPM
– Máy mài khuôn thủy lực CSUnitec 1 5080 0020 Làm việc với bánh công tác có đường kính lên tới 100mm (4″)
Thông số kỹ thuật:
[1] Công suất động cơ thủy lực: 1.0 HP
[2] Tốc độ vòng quay: 11500 vòng/ phút
[3] Vận hành: Tay gạt
[4] Trọng lượng: 1.6 kg
[5] Ống kẹp: 1/4″
[6] Áp lực làm việc: 2000 psi (140bar)

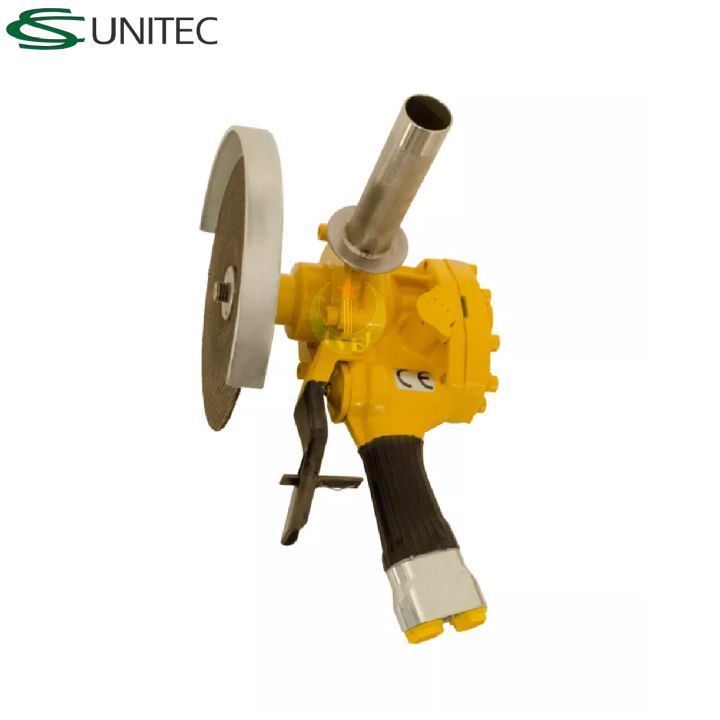

Máy mài đứng thủy lực CSUnitec 1 2060 0010 Model: 1 2060 0010
Hãng: CS Unitec – Mỹ
* Máy mài đứng thủy lực CSUnitec 1 2060 0010 đạt chất lượng cao nhất trong các dòng sản phẩm cùng phân khúc. Sản phẩm được các cơ quan thương mại và các tổ chức chính phủ sử dụng để làm thi công giàn khoan, tiến hành khai quật khảo cổ dưới nước hoặc thực hiện các hoạt động trục vớt nước sâu.
* CS Unitec có tất cả các máy mài cần thiết để duy trì, xây dựng hoặc trục vớt trong môi trường biển.
* Máy mài đứng thủy lực 1 2060 0010 lý tưởng cho công việc mài và cắt thô hạng năng thực hiện dưới nước.
A. Đặc trưng sản phẩm:
– Tay gạt thao tác an toàn với khóa khởi động
– Tấm chắn bảo vệ có thể xoay 360º
– Tốc độ vòng quay của đã mài lên tới 3600 vòng/phút tại mức tiêu thụ thủy lực 12 GPM
– Tay cầm chính tiện dụng và tay cầm thứ hai có thể tháo rời để tăng độ ổn định
– Đường kính đĩa mài có thể lên tới 228mm (9″)

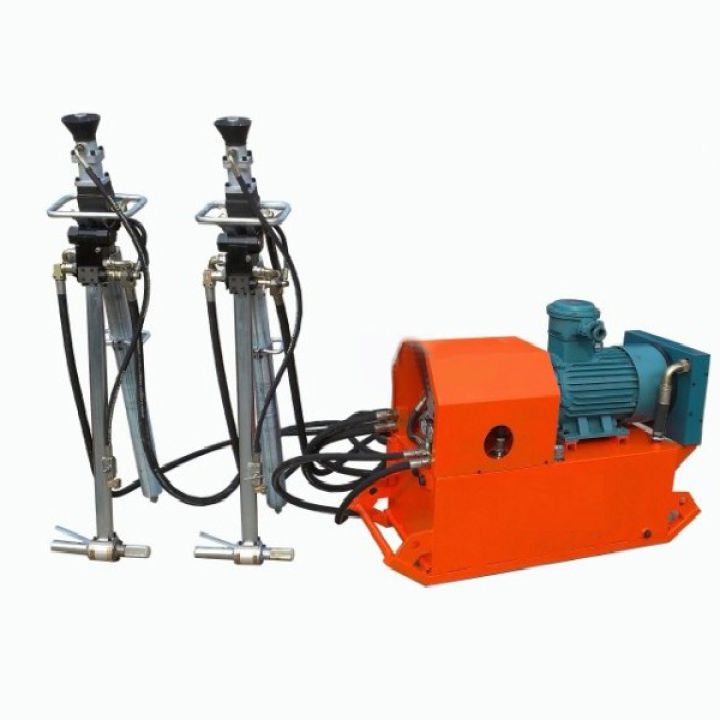

Mã hiệu: MYT125/400
Xuất xứ: Trung Quốc
Búa khoan đá thủy lực MYT125 (Ø27-42mm) gồm có: máy khoan, nguồn cấp thủy lực chuyên dụng

A. THÔNG SỐ KỸ THUẬT
Búa khoan đá thủy lực MYT125 (Ø27-42mm)– Áp lực làm việc: 12 Mpa
– Mô men xoắn định mức: 125 Nm
– Tốc độ định mức: 400 vòng/phút
– Lưu lượng dầu: 46 lít/phút
– Lực đẩy: 13.5/6KN
– Vận tốc không tải: 16000 mm/phút
– Tốc độ thu hồi: 25000 mm/phút
– Áp lực làm việc: 0,6-1,0 Mpa
– Đường kính mũi khoan: Ø27-42mm
– Độ ồn vận hành: <92 dB (A)
– Trọng lượng: 48kgs
Trạm bơm thủy lực
– Áp lực định mức: 13 Mpa
– Lưu lượng dầu: 46 lít/phút
– Dung tích bình chứa: 110 lít
– Kích thước trạm bơm thủy lực: 1200x450x850mm
– Trọng lượng: 230kg
Động cơ YBK2-160M-4
– Công suất động cơ: 15KW
– Điện áp động cơ định mức: 380/660V
– Dòng điện: 22,6 A
Khởi động từ phòng nổ
– Điện áp làm việc: 3 pha, 380/660V
– Dòng điện định mức: 80A
– Cấp phòng nổ: Ex dI

B. PHẠM VI CUNG CẤP 01 BỘ GỒM CÓ
– Trạm bơm: 01 cái
– Khoan thủy lực: 2 cái
– Khởi động từ phòng nổ QBZ80/380(660): 01 cái

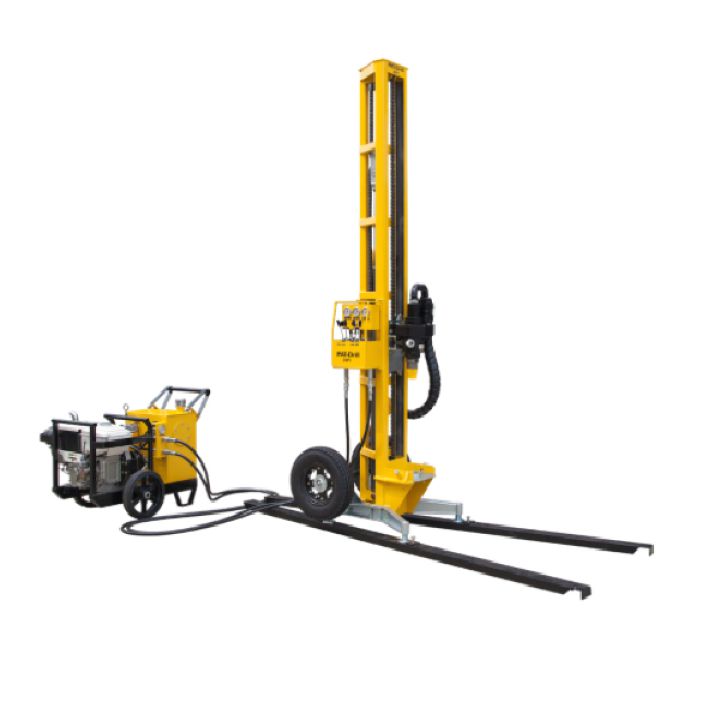

Máy khoan đá thủy lực KLD-3 (Φ64 x 20000 mm) Model: KLD – 3
Xuất xứ: Ấn Độ
[1] Kích thước lỗ khoan: Φ32~64mm
[2] Khả năng khoan đứng hoặc ngang với độ sâu: 20m

Kích thước và Đường kính khoan:

Đường kính khoan: Máy khoan KLD-3 có thể khoan các lỗ với đường kính lên đến Φ64 mm, phù hợp cho nhiều loại công việc khác nhau.
Chiều sâu khoan: Máy có khả năng khoan sâu đến 20000 mm, cho phép thực hiện các công việc khoan sâu và phức tạp.
Cơ chế hoạt động:

Thủy lực: Sử dụng hệ thống thủy lực để tạo ra lực đập mạnh mẽ và liên tục, giúp khoan nhanh chóng và hiệu quả trong các loại đá cứng.
Lực đập và quay: Cơ chế kết hợp giữa lực đập và lực quay, giúp tối ưu hóa quá trình khoan và tăng hiệu suất.
Thiết kế và Vật liệu:

Vật liệu chất lượng cao: Sử dụng các vật liệu bền bỉ và chịu mài mòn tốt, đảm bảo tuổi thọ và độ bền của máy.
Thiết kế chắc chắn: Cấu trúc vững chắc, đảm bảo máy hoạt động ổn định và an toàn trong quá trình khoan.
Hiệu suất:

Hiệu suất cao: Được thiết kế để đạt hiệu suất cao trong các điều kiện làm việc khắc nghiệt, giúp hoàn thành công việc nhanh chóng và hiệu quả.
Tiết kiệm năng lượng: Sử dụng hiệu quả năng lượng thủy lực, giảm thiểu tiêu thụ năng lượng và chi phí vận hành.

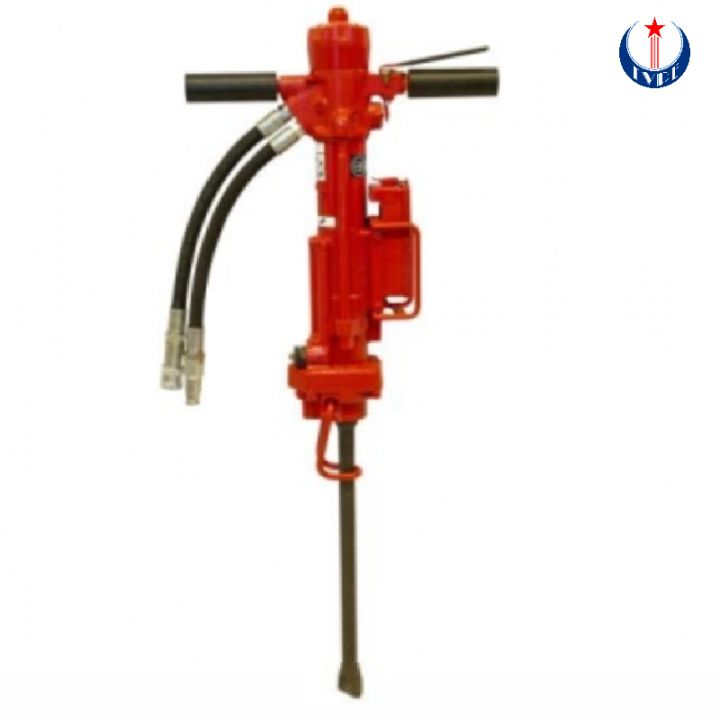

Búa khoan đá thủy lực HRD30 (Φ50x 2400mm) Mã hiệu: HRD30
Xuất xứ: EU

Tính năng

• Búa khoan đá thủy lực HRD30 (Φ50x 2400mm) là máy khoan thủy lực cầm tay hiệu suất cao “tất cả trong một” được thiết kế cho các ứng dụng khoan khắc nghiệt nhất trên đá granit và bê tông với độ sâu khoan tới 2,4 mét.
• Sử dụng thép khoan tích hợp tiêu chuẩn với hệ thống xả khí từ máy nén tích hợp kết hợp với bộ phận thủy lực hiệu suất cao làm cho HRD30 trở thành máy khoan thủy lực cầm tay hiệu quả nhất hiện có trên thị trường. Luồng khí của máy nén tích hợp đủ để khoan tiêu chuẩn trên đá granit hoặc bê tông.
• Kích thước nhỏ gọn, HRD30 hoạt động phù hợp (hoặc tốt hơn) với các loại máy khoan khí nén lớn hơn, nơi máy nén lớn và đắt tiền sẽ gây khó khăn cho việc lấy và vận chuyển đến công trường.

• Máy khoan thủy lực HRD30 lý tưởng cho các lỗ neo cũng như các lỗ nổ hoặc tách có kích thước từ 25-50 mm tùy thuộc vào độ sâu khoan. Nó cũng cung cấp kích thước lỗ chính xác hơn, rất hữu ích khi làm việc với các giải pháp phá hủy không dùng thuốc nổ như hộp mực khói mở rộng hoặc chất tạo nứt mở rộng (Bentonamit).

Thông số kỹ thuật
– Đường kính lỗ khoan: Φ25 ~ 50 mm
– Khả năng khoan sâu tối đa: 2,4 m
– Kích thước khoan (Lx W): 708 x 406mm
– Trọng lượng máy khoan: 130 bar (tối đa 172bar)
– Lưu lượng nguồn thủy lực: 30 lít/phút
– Tần suất đập của đầu búa: 40 Hz
– Tốc độ quay: 320 vòng/phút
– Độ rung 3 trục khi vận hành: 13 m/s2
– Độ ồn làm việc: 105 dB
– Kích thước lỗ lắp choòng khoan: Φ22 x 108mm

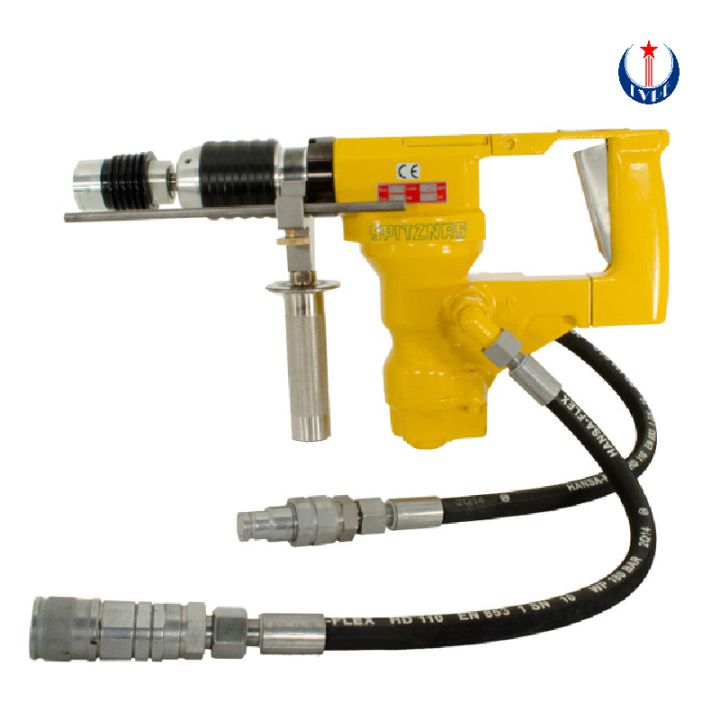

Máy khoan búa thủy lực 2 2426 0010 Hãng: CS Unitec – Hoa Kỳ
Mã hiệu: 2 2426 0010
Xuất xứ: Đức
• Máy khoan búa thủy lực 2 2426 0010 Ly hợp an toàn bảo vệ chống quá tải và kẹt tắc
• Khoan lỗ neo bê tông, lỗ thông, đường ống và mở cơ khí cho công trình xây dựng và sửa chữa.
• Búa khoan lỗ, khoan phá bê tông, gạch và nề
• Chế độ khoan quay để khoan thẳng thép và gỗ
• Tiêu chuẩn thủy lực trung tâm mở, trung tâm đóng tùy chọn
Thông số kỹ thuật
[1] Công suất máy: 0.8 HP
[2] Khả năng khoan và đục:
– Bê tông lên tới: 3″
– Khoan gỗ: 3/4″
[3] Tốc độ: 0~625 vòng/phút
[4] Tuần suất đập: 3400 lần/phút
[5] Lưu lượng dầu thủy lực tiêu thụ: 0.02 ~0.05 m³/phút
[6] Kích thước: 457.2 x 260 x 101 mm
[7] Trọng lượng:  6.8kg

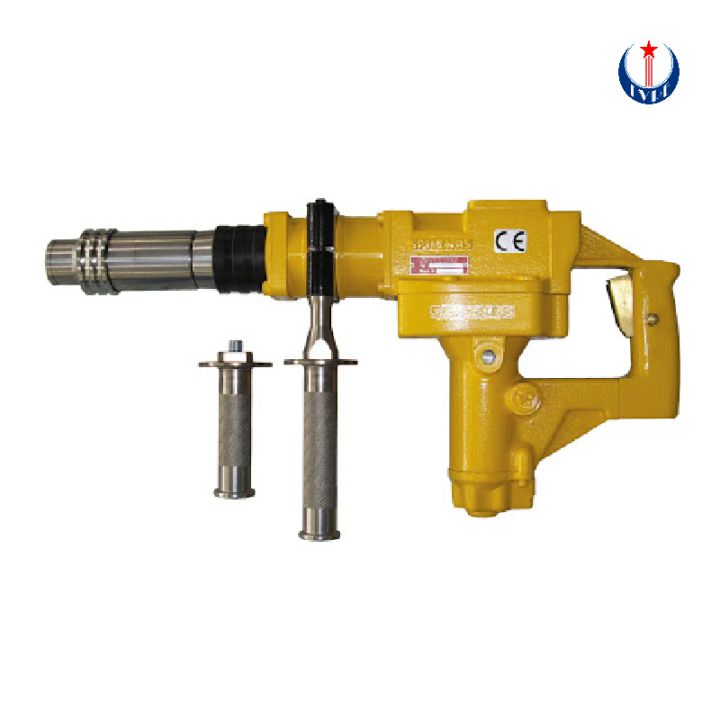

Máy khoan búa thủy lực 2 2418 0010 Hãng: CS Unitec – Hoa Kỳ
Mã hiệu: 2 2418 0010
Xuất xứ: Đức
• Máy khoan búa thủy lực 2 2418 0010 Ly hợp an toàn bảo vệ chống quá tải và kẹt tắc
• Khoan lỗ neo bê tông, lỗ thông, đường ống và mở cơ khí cho công trình xây dựng và sửa chữa.
• Búa khoan lỗ, khoan phá bê tông, gạch và nề
• Chế độ khoan quay để khoan thẳng thép và gỗ
• Tiêu chuẩn thủy lực trung tâm mở, trung tâm đóng tùy chọn
Thông số kỹ thuật
[1] Công suất máy: 1.8 HP
[2] Khả năng khoan và đục:
– Bê tông lên tới: 150mm (6″)
– Khoan gỗ: 40mm (1-1/2″)
[3] Tốc độ: 0~250 vòng/phút
[4] Tuần suất đập: 2500 lần/phút
[5] Lưu lượng dầu thủy lực tiêu thụ: 2.6 ~13.2GPM
[6] Kích thước: 16 x 8.5 x 4 inch
[7] Trọng lượng:  11lbs

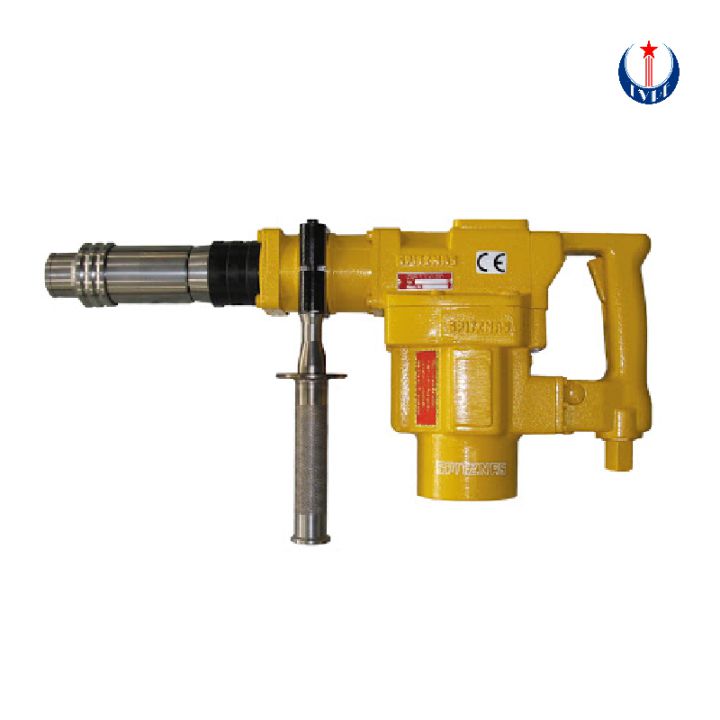

Máy khoan búa thủy lực 2 2418 0020 Hãng: CS Unitec – Hoa Kỳ
Mã hiệu: 2 2418 0020
Xuất xứ: Đức
• Máy khoan búa thủy lực 2 2418 0020 Ly hợp an toàn bảo vệ chống quá tải và kẹt tắc
• Khoan lỗ neo bê tông, lỗ thông, đường ống và mở cơ khí cho công trình xây dựng và sửa chữa.
• Búa khoan lỗ, khoan phá bê tông, gạch và nề
• Chế độ khoan quay để khoan thẳng thép và gỗ
• Tiêu chuẩn thủy lực trung tâm mở, trung tâm đóng tùy chọn
Thông số kỹ thuật
[1] Công suất máy: 1.8 HP
[2] Khả năng khoan và đục:
– Bê tông lên tới: 150mm (6″)
– Khoan gỗ: 40mm (1-1/2″)
[3] Tốc độ: 0~250 vòng/phút
[4] Tuần suất đập: 2500 lần/phút
[5] Lưu lượng dầu thủy lực tiêu thụ: 2.6 ~13.2GPM
[6] Kích thước: 16 x 8.5 x 4 inch
[7] Trọng lượng:  11lbs
Kèm theo: Van giảm áp thủy lực  2 2406 9700 cho áp suất 2000psi

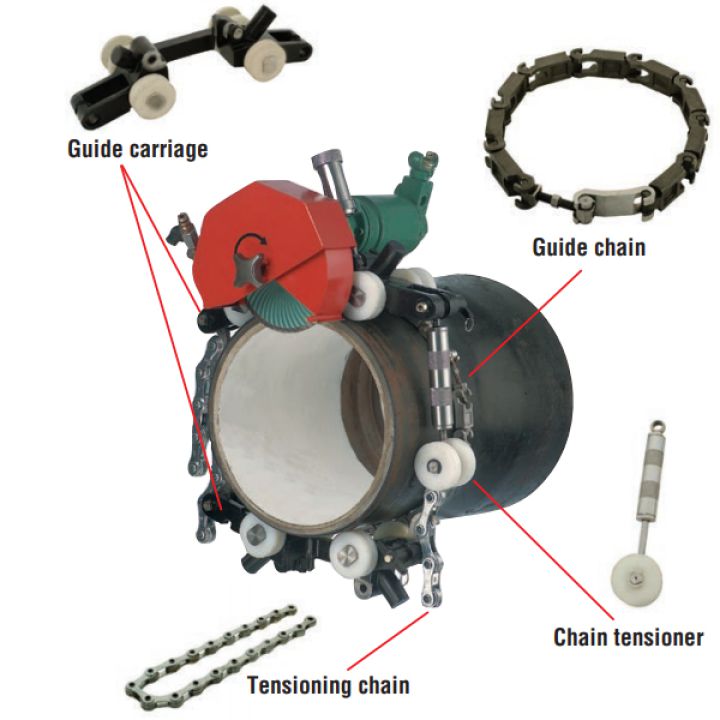

Máy cắt thủy lực Model: 5 8006 7000 Khả năng cắt ống có đường kính lên tới 1600mm, chiều dày 50mm
Model: 5 8006 7000
Hãng: CS Unitec-Mỹ
A. Ứng dụng: Lý tưởng để sử dụng cho các ngành nghề và công việc:
– Máy cắt thủy lực Model: 5 8006 7000 Cấp nước và Gas đô thị,
– Hóa dầu
– Nhà máy điện, hàng hải và hóa chất cháy nổ.
– Công tác Bảo trì, tuyến ống.
B. Mô tả
– 5 8006 7000 là dòng Máy cắt đĩa thủy lực hạng nặng đa năng
– Khả năng cắt được ống có đường kính từ 6″ đến 63″. Chiều dày ống có thể cắt lên tới 1/4…2″
– Vật liệu có thể cắt: thép, gang, kim loại màu, nhựa PVC, nhựa, ống bê tông ….
– Cắt các ống ngầm hoặc ống dẫn lỗ khoan.
– Đường kính lưỡi cưa lớn 7″ có thể điều chỉnh độ sâu cắt và bộ phận bảo vệ che chắn.
– Điều chỉnh hướng cắt bằng tay đòn để thực hiện thao tác cắt xoay 360º theo góc cắt 90º.
– Xích dẫn hướng có thểm tăng hoặc giảm độ dài theo yêu cầu đường kính mỗi vật thể cần cắt.
– Chuẩn phòng nổ ATEX (cấp Atex II 2 Gc T6) mang lại độ an toàn khi sử dụng trong môi trường có khả năng gây cháy nổ (Lọc hóa dầu, Gas, hẩm mỏ…)
C. Thông số kỹ thuật chính:
[1] Khả năng cắt ống: 6″ đến 63″ (150÷ 1200mm)
[2] Công suất động cơ thủy lực: 4 HP
[3] Tâm đĩa cưa: 7/8″
[4] Lượng dầu thủy lực tiêu thụ: 6-13 Gallons tại áp lực 2000 psi
[5] Tốc độ quay của đĩa cưa: 350 ÷1800 vòng/phút
[6] Đường kính đĩa cưa: 175mm (7″)
[7] Đường kính ống dẫn thủy lực: 1/2″ FF (HTMA)
[8] Trọng lượng của máy: 13 kg (28 lbs)

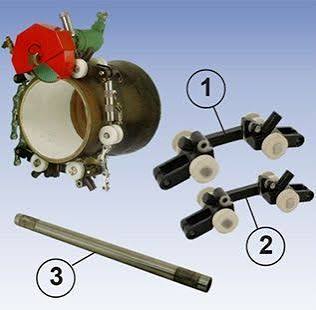

D. Phụ kiện của máy
1- Con trượt trên thành ống
– Mã hiệu: 5 8010 8090 – Loại nhỏ
– Mã hiệu: 5 8010 8100 – Loại lớn
– Mã hiệu: 5 8002 9500 – Tay đòn dẫn hướng


2- Xích dẫn hướng



3- Đĩa cắt các loại sử dụng cho các loại vật liệu
3.1 Mã hiệu: 9 2503 0120
– Lưỡi cắt dạng Carbide
– Dùng để cắt sắt, thép không rỉ, (chiều dày nhỏ nhất 1/4″), Ống nhựa, HDPE và PVC
3.2 Mã hiệu: 9 2503 0100
– Lưỡi cắt kim cương
– Dùng để cắt thép đúc, gang, xi măng, bê tông, đất nung.

4- Xích căng máy
– Mã 5 8003 8300 – Xích căng loại nhỏ
– Mã 5 8002 8400 – Xích căng loại lớn
– Mã 5 8002 8710 – Xích căng với chiều dài 37-3/8″ (950mm)

5- Máy vát góc
– Sử dụng khi cắt vật liệu là thép, thép không gỉ, nhựa, nhựa PVC và PVC
– Sử dụng để ống vát góc 45˚, 60˚ và 90˚
– Để tạo các góc vát 22,5˚, 30˚, 45˚.
– Tương thích với cả máy cắt ống thủy lực (5 8006 7000) và khí nén (5 8002 7000)
5.1 Mã: 9 2530 7040
– Đường kính đĩa: 4″ (100mm)
– Hướng ăn lưỡi cưa vát góc 22.5°
– Kiểu cắt: 45°
5.2 Mã: 9 2530 7090
– Đường kính đĩa: 4″ (100mm)
– Hướng ăn lưỡi cưa vát góc 45°
– Kiểu cắt: 60°
5.3 Mã: 9 2530 7060
– Đường kính đĩa: 4″ (100mm)
– Hướng ăn lưỡi cưa vát góc 30°
– Kiểu cắt: 90°

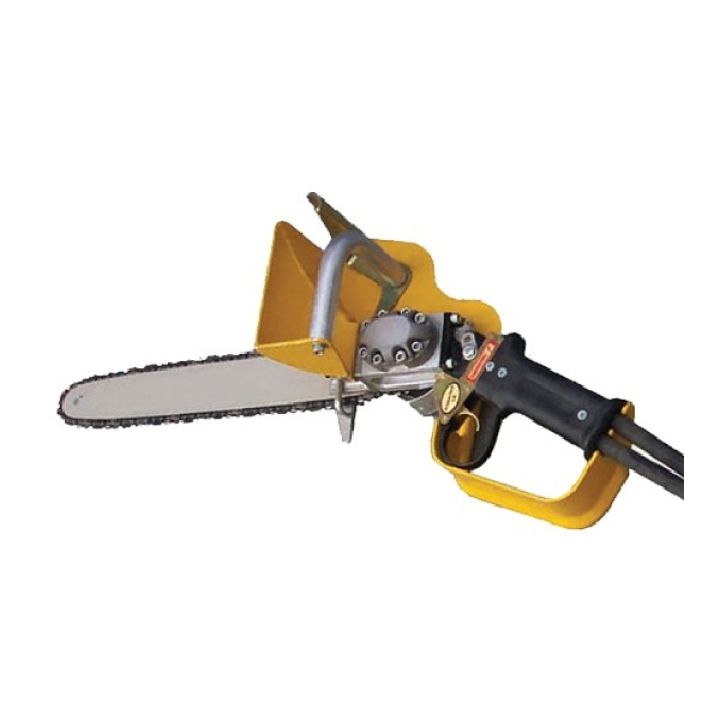

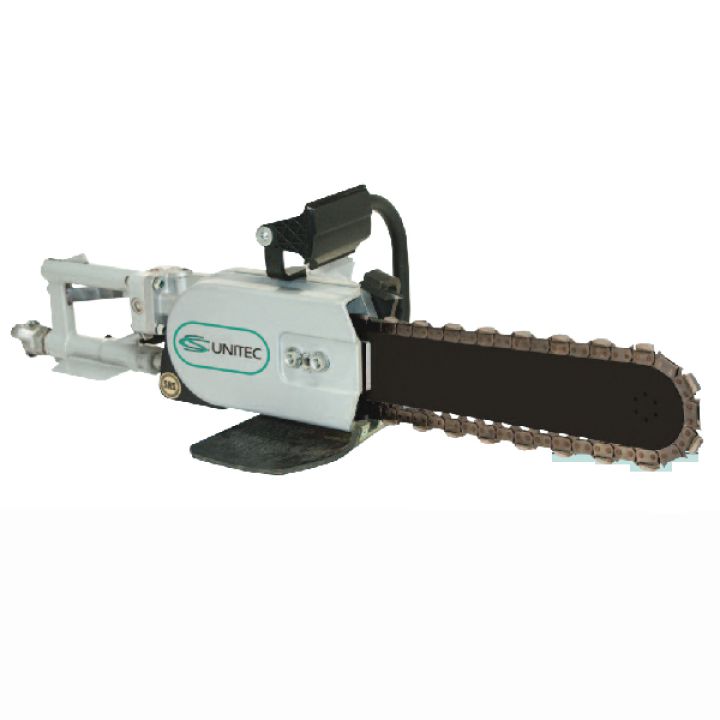

Cưa xích thủy lực cắt bê tông dày 500mm Model: CS 566110-3
Hãng CS Unitec – Mỹ
Khả năng cắt xuyên tường, mặt sàn, cột chỉ một lần cắt.
A. Mô tả:
* Cưa xích thủy lực cắt bê tông dày 500mm Được thiết kế đặc biệt cho các yêu cầu khắt khe của các nhà thầu cần cưa và khoan chuyên nghiệp.
* Dễ dàng cắt xuyên bê tông cốt thép, Gạch, khối, ống bê tông và đá tự nhiên
* Xích cắt kim cương AirFORCE F4 ™ – được tối ưu hóa để sử dụng với cưa xích thủy lực cắt bê tông
* Chiều dày cắt có thể lên tới 500mm
* Góc vuông lên tới 19 “không có đường cắt
B. Thông số kỹ thuật
[1] Khả năng cắt (chiều dày): 500mm (20″)
[2] Công suất động cơ thủy lực: 11 HP
[3] Tốc độ không tải: 5700 vòng/phút
[4] Tiêu thụ nguồn thủy lực: 8GPM tại áp 2500 PSI (172 bar)
[5] Momen không tải: 95 in.-lbs
[6] Độ ồn làm việc: 88 dB
[7] Trọng lượng máy: 13kg (30 lbs).

Cưa xích thủy lực cắt bê tông dày 375mm Model: CS 566110-2
Hãng CS Unitec – Mỹ
Khả năng cắt xuyên tường, mặt sàn, cột chỉ một lần cắt.
A. Mô tả:
* Cưa xích thủy lực cắt bê tông dày 375mm Được thiết kế đặc biệt cho các yêu cầu khắt khe của các nhà thầu cần cưa và khoan chuyên nghiệp.
* Dễ dàng cắt xuyên bê tông cốt thép, Gạch, khối, ống bê tông và đá tự nhiên
* Xích cắt kim cương AirFORCE F4 ™ – được tối ưu hóa để sử dụng với cưa xích thủy lực cắt bê tông
* Chiều dày cắt có thể lên tới 500mm
* Góc vuông lên tới 19 “không có đường cắt
B. Thông số kỹ thuật
[1] Khả năng cắt (chiều dày): 375mm (15″)
[2] Công suất động cơ thủy lực: 11 HP
[3] Tốc độ không tải: 5700 vòng/phút
[4] Tiêu thụ nguồn thủy lực: 8GPM tại áp 2500 PSI (172 bar)
[5] Momen không tải: 95 in.-lbs
[6] Độ ồn làm việc: 88 dB
[7] Trọng lượng máy: 13kg (29 lbs).

Cưa xích thủy lực cắt bê tông dày 250mm Model: CS 566110-1
Hãng CS Unitec – Mỹ
Khả năng cắt xuyên tường, mặt sàn, cột chỉ một lần cắt.
A. Mô tả:
* Cưa xích thủy lực cắt bê tông dày 250mm Được thiết kế đặc biệt cho các yêu cầu khắt khe của các nhà thầu cần cưa và khoan chuyên nghiệp.
* Dễ dàng cắt xuyên bê tông cốt thép, Gạch, khối, ống bê tông và đá tự nhiên
* Xích cắt kim cương AirFORCE F4 ™ – được tối ưu hóa để sử dụng với cưa xích thủy lực cắt bê tông
* Chiều dày cắt có thể lên tới 500mm
* Góc vuông lên tới 19 “không có đường cắt
B. Thông số kỹ thuật
[1] Khả năng cắt (chiều dày): 250mm (10″)
[2] Công suất động cơ thủy lực: 11 HP
[3] Tốc độ không tải: 5700 vòng/phút
[4] Tiêu thụ nguồn thủy lực: 8GPM tại áp 2500 PSI (172 bar)
[5] Momen không tải: 95 in.-lbs
[6] Độ ồn làm việc: 88 dB
[7] Trọng lượng máy: 13kg (28 lbs).

Cưa xích thủy lực có báng cầm tay Dòng cưa đa năng, trọng lượng nhẹ có thể cắt vật thể với kích thước từ 12″, 14″ và 16″.
Model: ACH000-12; ACH000-14; ACH000-16
Hãng: CS Unitec – Mỹ
A. Mô tả
– Cưa xích thủy lực có báng cầm tay, trọng lượng nhẹ sử dụng tiện ích và bảo trì
– Công suất lên tới 6 HP
– Động cơ thủy lực kiểu bánh răng với momen xoắn lớn.
– Hệ thống đóng mở thủy lực
– Sào cầm tay có khóa kích hoạt an toàn và cách điện
– Hệ thống ống dẫn được cấp bằng sáng chế về khả năng loại bỏ sinh nhiệt, cho hoạt động an toàn hơn.
– Lý tưởng để sử dụng trong công nghiệp dịch vụ (điện, nước, hơi), mỏ, xây dựng và nông nghiệp
– Có thể lựa chọn thêm ống xoay để thay thế các ống nối
B. Thông số kỹ thuật:
– Dòng cưa ACH000-12; 14; 16 có báng cầm tay phía trên và bên phải
[1] Công suất động cơ thủy lực: 6.5 HP hoặc lớn hơn
[2] Tay cầm: báng cầm tay
[3] Tiêu thụ nguồn thủy lực: 3-8 GPM tại áp 2000 psi
[4] Tổng chiều dài của cưa:
– Dòng ACH000-12: 580mm (23″)
– Dòng ACH000-14: 625mm (25″)
– Dòng ACH000-16: 675mm (27″)
[5] Chiều dài băng xích trên lưỡi cưa: 12″; 14″ và 16″
[6] Trọng lượng tổng thể của cưa: 263kg (5.8 lb)
[7] Ống nối dẫn nguồn thủy lực: đường kính 3/8″ JIC 37˚

Cưa tịnh tiến thủy lực. Model 5 1219 0010 Model: 5 1219 0010
Hãng: CS Unitec-Mỹ
* Khả năng cắt: Φ150mm (thép ống), 200mm (nhựa, gỗ)
* Tốc độ cắt: 1700 hành trình/phút
* Động cơ thủy lực 2 HP
* Chứng nhận ATEX: II2GExhIIBT5Gb
* Sử dụng dưới nước, dưới biển (Underwater)

Mô tả:
• Cưa tịnh tiến thủy lực. Model 5 1219 0010 Lý tưởng cho việc sử dụng dưới nước hoặc trong hầm.
• Hoạt động với nguồn dầu thủy lực 2000 PSI / tiêu thụ 6 GPM (tối đa 13 GPM)
• Khả năng cắt thép ống, thép hình với đường kính 10mm, ống nhựa lên tới 150mm và gỗ có thể lên tới 200mm.
• Cắt được tất cả các loại vật liệu: Thép, thép không gỉ, Inconel, chrome, Hastelloy, nhôm, đồng, sắt, sợi thủy tinh, nhựa, gỗ….

Ứng dụng
• Dưới biển (Subsea)
• Khai thác mỏ (Mining)
• Tiện ích (Utility)
• Công trình (Construction applications

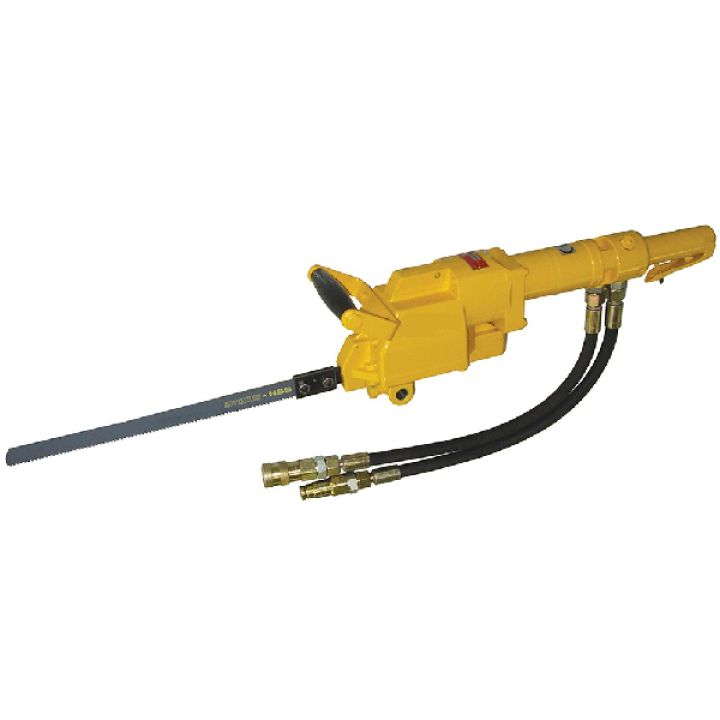

Cưa tịnh tiến thủy lực. Model 5 1220 0050 Model: 5 1220 0050
Hãng: CS Unitec-Mỹ
A/ Mô tả:
* Cưa tịnh tiến thủy lực. Model 5 1220 0050 được thiết kế cho các ứng dụng khó khăn nhất đòi hỏi cấp độ an toàn cao được phục vụ trong công tác thi công tại các nhà máy lọc hóa dầu, nhà máy điện, hóa chất, hầm mỏ, đường ống, dầu khí ngoài khơi….và lý tưởng cho dừng sửa chữa theo chu kỳ sử dụng trong các ngành công nghiệp đường ống dẫn.
* Lựa chọn Cưa của CS Unitec an toàn hơn cắt bằng mỏ hàn trong khu vực nguy hiểm hoặc không gian thao tác bị hạn chế.
* Động cơ thủy lực vô cấp
* Lý tưởng cho công tác cắt ống, bể chứa, thép xây dựng, cắt vỏ xe, và các loại vật liệu khác
* Khả năng cắt ống có đường kính lên tới 760mm (30″)
* Bộ gá kẹp mang lại khả năng cắt chính xác 90º và thép hình xây dựng.
* Hành trình 2-3/8″ được sử dụng để cắt tải nặng
* Lý tưởng sử dụng trong không gian thao tác chật hẹp
* Có thể mang lưỡi cưa có chiều dài lên tới 940mm (37″).
B/ Thông số kỹ thuật:
[1] Khả năng cắt: 750mm (30″)
[2] Công suất động cơ thủy lực: 3.8HP
[3] Ắp lực nguồn thủy lực công tác: 2000psi
[4] Tiêu thụ dầu thủy lực: 4GPM
[5] Hành trình lưỡi cưa: 100 đến 500 lần/phút
[6] Hành trình ăn lưỡi cưa: 60mm (2-3/8″)
[7] Trọng lượng: 6.12kg (13.5lb)
[8] Đường kính ống dẫn thủy lực: 1/2″ ID
C/ Phụ kiện kèm theo:
1- Lưỡi cưa tốc độ cao HSS (High-speed Steel), Lưỡi cưa inox HSS-SL (cắt thép cứng) và thép mạ.

2- Bộ gá kẹp (bằng tay hoặc tự động)
– Sử dụng để định vị cưa khi cắt thẳng, cắt ống 90º
– Xích căng kéo dài cho ứng dụng cắt lớn hơn 24″

3- Dầu bôi trơn
– Lý tưởng cho công việc cắt thép, thép không rỉ, thép cứng hoặc ứng dụng yêu cầu thời gian cắt dài.

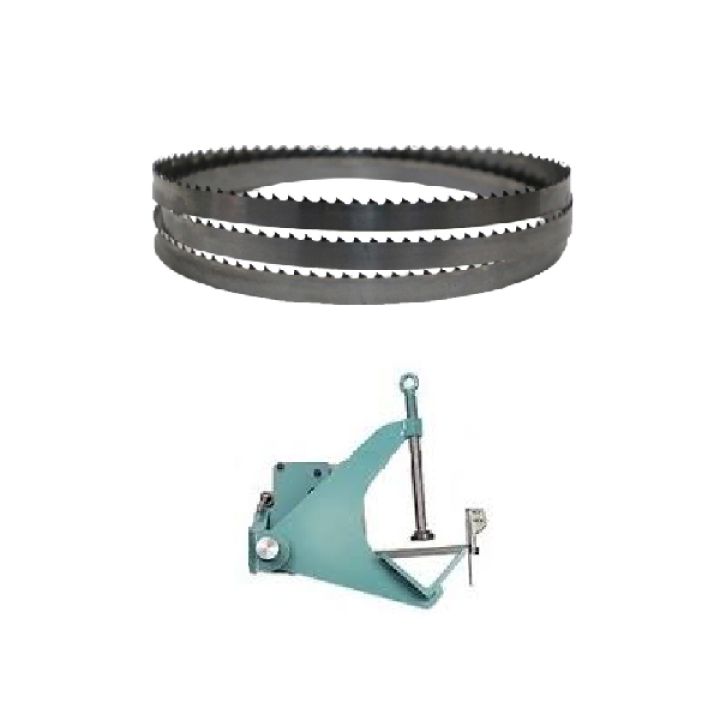

Phụ kiện sử dụng cho cưa vòng thủy lực
Hãng: CS Unitec-Mỹ
A- Lưỡi cưa vòng:
– Lưỡi cưa SuperBand ™ của hãng CS Unitec được làm bằng thép M42 cứng, tỷ lệ 8% Coban mang lại cho lưỡi cưa khả năng chịu nhiệt và mài mòn cao nhất, áp dụng cho tất cả các lưỡi cưa dòng cưa cầm tay.
– Phụ kiện cưa vòng thủy lực: Độ cứng của lưỡi cưa là Rc 67-69. Lưỡi cưa SuperBand ™ dễ dàng cắt được hầu hết các loại sắt và phi kim, kể cả là thép, thép không gỉ, Inconel, chrome, Hastelloy, dụng cụ Thép, “siêu hợp kim” và các vật liệu khác. Tuổi thọ của lưỡi cưa lâu dài, lưỡi ít thay đổi và tỷ lệ cắt nhanh nhất dẫn đến SuperBand ™ có chi phí thấp nhất cho mỗi lần cắt.

B- Bộ kẹp cho cưa vòng có khả năng cắt 4-3/4″
Model: 5 6030 9000
Sử dụng cho các loại cưa: 5 6003 0010, 5 6046 0010 and 5 6043 0010
* Kẹp chắc chắn vào các vật liệu tròn, vuông và góc để cắt thẳng
* Dễ dàng gắn vào các loại Máy cưa vòng cầm tay của CS Unitec
* Kích thước tối đa của vật thể
– Vật thể tròn: 43/4″.
– Vật thể hình hình vuông: 41/2″.
  – Vật thể hình góc: 41/2″.

C- Bộ kẹp cho cưa vòng có khả năng cắt 7″ (180mm)
Model: 5 6031 9400
Sử dụng cho các loại cưa: 5 6003 0010, 5 6046 0010 and 5 6043 0010
* Kẹp chắc chắn vào các vật liệu tròn, vuông và góc để cắt thẳng
* Dễ dàng gắn vào các loại Máy cưa vòng cầm tay của CS Unitec
* Kích thước tối đa của vật thể
– Vật thể tròn: 180mm (7″).
– Vật thể hình hình vuông: 130mm (5″).
  – Vật thể hình góc: 130mm (5″).

Cưa vòng thủy lực. Khả năng cắt 200mm Model: 5 6054 0010
Hãng: CS Unitec-Sản xuất tại Đức
A/ Mô tả:
* Cưa vòng thủy lực. Khả năng cắt 200mm Nhanh chóng, cắt tại chỗ các loại đường ống với các vật liệu khác nhau
* Lý tưởng cho các ứng dụng yêu cầu cần độ an toàn
– Trong các nhà máy lọc hóa dầu
– Trong công nghiệp khai thác mỏ
– Trong các nhà máy hóa chất, khí đốt,
– Công nghiệp xây dựng, khai thác dầu khí ngoài khơi
– Trong lĩnh vực hàng hải và các ngành công nghiệp vật liệu nổ.
* Khả năng cartw nhanh, cắt sâu đường các đường ống, ống dẫn, bu lông, cáp, sắt góc, kết cấu thép, chuỗi và nhiều hơn nữa.
* Cắt được tất cả các loại vật liệu: Thép, thép không gỉ, Inconel, chrome, Hastelloy, nhôm, đồng, sắt, sợi thủy tinh, nhựa, gỗ….
B/ Thông số kỹ thuật:
[1] Khả năng cắt:
– Vật liệu tròn: 200mm (8″)
– Thép hình: 230x2160mm (9″x8-1/2″)
[2] Công suất động cơ thủy lực: 1.6HP
[3] Ắp lực nguồn thủy lực công tác: 2000psi
[4] Tiêu thụ nguồn thủy lực: 4GPM
[5] Tốc độ chạy lưỡi cưa: 4.2 ft/giây
[6] Kích thước lưỡi cưa: 1.8 x 0.13 m (71″ x 5/8″)
[7] Vật liệu vỏ cưa: thép không rỉ
[8] Tổng chiều dài cưa: 781mm (30-3/4″)
[9] Trọng lượng: 13kg (35.6lbs)
C/ Phụ kiện kèm theo:
– Lưỡi cưa SuperBand ™ của hãng CS Unitec được làm bằng thép M42 cứng, tỷ lệ 8% Coban mang lại cho lưỡi cưa khả năng chịu nhiệt và mài mòn cao nhất, áp dụng cho tất cả các lưỡi cưa dòng cưa cầm tay.
– Độ cứng của lưỡi cưa là Rc 67-69. Lưỡi cưa SuperBand ™ dễ dàng cắt được hầu hết các loại sắt và phi kim, kể cả là thép, thép không gỉ, Inconel, chrome, Hastelloy, dụng cụ Thép, “siêu hợp kim” và các vật liệu khác. Tuổi thọ của lưỡi cưa lâu dài, lưỡi ít thay đổi và tỷ lệ cắt nhanh nhất dẫn đến SuperBand ™ có chi phí thấp nhất cho mỗi lần cắt.

D/ Phụ kiện lựa chọn mua thêm:
1- Bộ kẹp giúp tăng độ chính xác khi cắt

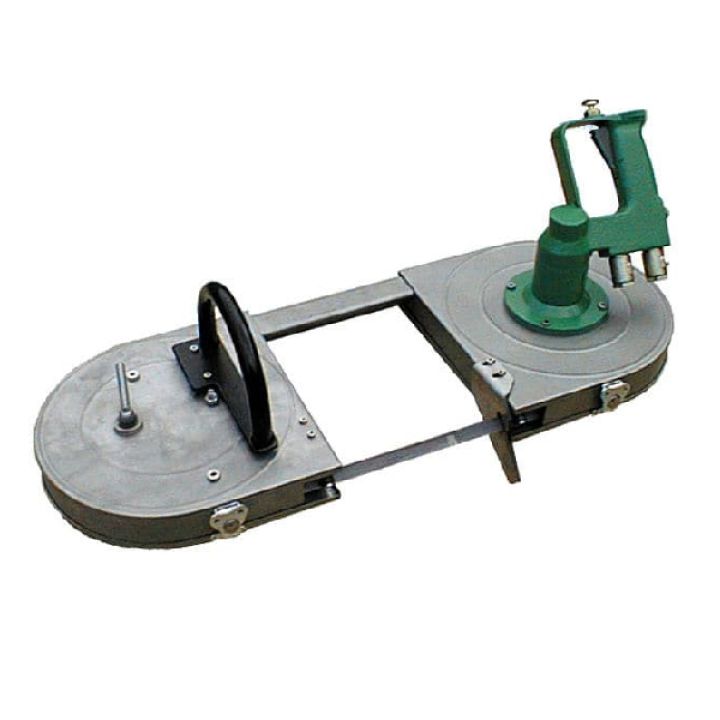

Cưa vòng thủy lực. Khả năng cắt 180mm Model: 5 6041 0010
Hãng: CS Unitec-Sản xuất tại Đức
A/ Mô tả:
* Nhanh chóng, cắt tại chỗ các loại đường ống với các vật liệu khác nhau
* Cưa vòng thủy lực. Khả năng cắt 180mm Lý tưởng cho các ứng dụng yêu cầu cần độ an toàn
– Trong các nhà máy lọc hóa dầu
– Trong công nghiệp khai thác mỏ
– Trong các nhà máy hóa chất, khí đốt,
– Công nghiệp xây dựng, khai thác dầu khí ngoài khơi
– Trong lĩnh vực hàng hải và các ngành công nghiệp vật liệu nổ.
* Khả năng cartw nhanh, cắt sâu đường các đường ống, ống dẫn, bu lông, cáp, sắt góc, kết cấu thép, chuỗi và nhiều hơn nữa.
* Cắt được tất cả các loại vật liệu: Thép, thép không gỉ, Inconel, chrome, Hastelloy, nhôm, đồng, sắt, sợi thủy tinh, nhựa, gỗ….
B/ Thông số kỹ thuật:
[1] Khả năng cắt:
– Vật liệu tròn: 180mm (7″)
– Thép hình: 180x180mm (7″x7″)
[2] Công suất động cơ thủy lực: 1.6HP
[3] Ắp lực nguồn thủy lực công tác: 2000psi
[4] Tiêu thụ nguồn thủy lực: 4GPM
[5] Tốc độ chạy lưỡi cưa: 4.2 ft/giây
[6] Kích thước lưỡi cưa: 1.68 x 0.13 m (66″ x5/8″)
[7] Vật liệu vỏ cưa: thép không rỉ
[8] Tổng chiều dài cưa: 730mm (28-3/4″)
[9] Trọng lượng: 10.45kg (28lbs)
C/ Phụ kiện kèm theo:
– Lưỡi cưa SuperBand ™ của hãng CS Unitec được làm bằng thép M42 cứng, tỷ lệ 8% Coban mang lại cho lưỡi cưa khả năng chịu nhiệt và mài mòn cao nhất, áp dụng cho tất cả các lưỡi cưa dòng cưa cầm tay.
– Độ cứng của lưỡi cưa là Rc 67-69. Lưỡi cưa SuperBand ™ dễ dàng cắt được hầu hết các loại sắt và phi kim, kể cả là thép, thép không gỉ, Inconel, chrome, Hastelloy, dụng cụ Thép, “siêu hợp kim” và các vật liệu khác. Tuổi thọ của lưỡi cưa lâu dài, lưỡi ít thay đổi và tỷ lệ cắt nhanh nhất dẫn đến SuperBand ™ có chi phí thấp nhất cho mỗi lần cắt.

D/ Phụ kiện lựa chọn mua thêm:
1- Bộ kẹp giúp tăng độ chính xác khi cắt

Cưa vòng thủy lực. Khả năng cắt 100mm Model: 5 6043 0010
Hãng: CS Unitec-Sản xuất tại Đức
A/ Mô tả:
* Nhanh chóng, cắt tại chỗ các loại đường ống với các vật liệu khác nhau
* Cưa vòng thủy lực. Khả năng cắt 100mm Lý tưởng cho các ứng dụng yêu cầu cần độ an toàn
– Trong các nhà máy lọc hóa dầu
– Trong công nghiệp khai thác mỏ
– Trong các nhà máy hóa chất, khí đốt,
– Công nghiệp xây dựng, khai thác dầu khí ngoài khơi
– Trong lĩnh vực hàng hải và các ngành công nghiệp vật liệu nổ.
* Khả năng cartw nhanh, cắt sâu đường các đường ống, ống dẫn, bu lông, cáp, sắt góc, kết cấu thép, chuỗi và nhiều hơn nữa.
* Cắt được tất cả các loại vật liệu: Thép, thép không gỉ, Inconel, chrome, Hastelloy, nhôm, đồng, sắt, sợi thủy tinh, nhựa, gỗ….
B/ Thông số kỹ thuật:
[1] Khả năng cắt:
– Vật liệu tròn: 100mm (4″)
– Thép hình: 100x100mm (4″x4″)
[2] Công suất động cơ thủy lực: 1.6HP
[3] Ắp lực nguồn thủy lực công tác: 2000psi
[4] Tiêu thụ nguồn thủy lực: 4GPM
[5] Tốc độ chạy lưỡi cưa: 4.2 ft/giây
[6] Kích thước lưỡi cưa: 44-7/8″ x 1/2″
[7] Vật liệu vỏ cưa: thép không rỉ
[8] Tổng chiều dài cưa: 560mm (22″)
[9] Trọng lượng: 8.6kg (23lbs)
C/ Phụ kiện kèm theo:
– Lưỡi cưa SuperBand ™ của hãng CS Unitec được làm bằng thép M42 cứng, tỷ lệ 8% Coban mang lại cho lưỡi cưa khả năng chịu nhiệt và mài mòn cao nhất, áp dụng cho tất cả các lưỡi cưa dòng cưa cầm tay.
– Độ cứng của lưỡi cưa là Rc 67-69. Lưỡi cưa SuperBand ™ dễ dàng cắt được hầu hết các loại sắt và phi kim, kể cả là thép, thép không gỉ, Inconel, chrome, Hastelloy, dụng cụ Thép, “siêu hợp kim” và các vật liệu khác. Tuổi thọ của lưỡi cưa lâu dài, lưỡi ít thay đổi và tỷ lệ cắt nhanh nhất dẫn đến SuperBand ™ có chi phí thấp nhất cho mỗi lần cắt.

D/ Phụ kiện lựa chọn mua thêm:
1- Bộ kẹp giúp tăng độ chính xác khi cắt

Tời kéo thủy lực 800 kg; Model: LS2-600H40-L
Hãng: Ingersollrand – Mỹ
Thông số kỹ thuật:
[1] Tời kéo thủy lực 800 kg; Model: LS2-600H40-L Tải trọng kéo
+ Đối với lớp đầu tiên của tang trống: 800 kg
+ Đối với lớp giữa của tang trống: 700 kg
+ Đối với lớp ngoài cùng của tang trống: 600 kg
[2] Tốc độ kéo: 20 m/phút
[3] Động cơ thủy lực: 40cm³/rev
[4] Áp suất nguồn thủy lực cấp cho tời vận hành: 100 bar
[5] Lưu lượng nguồn thủy lực: 25 lít/phút
[6] Chiều dài cáp lớn nhất: 89m
[7] Đường kính cáp: 6.5 mm
[8] Trọng lượng của tời: 52 kg

Tời kéo thủy lực 800 kg; Model: LS2-600H40GC-L
Hãng: Ingersollrand – Mỹ
Thông số kỹ thuật:
[1] Tời kéo thủy lực 800 kg; Model: LS2-600H40GC-L Tải trọng kéo
+ Đối với lớp đầu tiên của tang trống: 800 kg
+ Đối với lớp giữa của tang trống: 700 kg
+ Đối với lớp ngoài cùng của tang trống: 600 kg
[2] Tốc độ kéo: 20 m/phút
[3] Động cơ thủy lực: 40cm³/rev
[4] Áp suất nguồn thủy lực cấp cho tời vận hành: 100 bar
[5] Lưu lượng nguồn thủy lực: 25 lít/phút
[6] Chiều dài cáp lớn nhất: 183m
[7] Đường kính cáp: 6.5 mm
[8] Trọng lượng của tời: 59kg

Tời kéo thủy lực 1 tấn; Model: PS2-1000H40-L
Hãng: Ingersollrand – Mỹ
Thông số kỹ thuật:
[1] Tời kéo thủy lực 1 tấn; Model: PS2-1000H40-L Tải trọng kéo
+ Đối với lớp đầu tiên của tang trống: 1000 kg
+ Đối với lớp giữa của tang trống: 850 kg
+ Đối với lớp ngoài cùng của tang trống: 700 kg
[2] Tốc độ kéo: 20 m/phút
[3] Động cơ thủy lực: 40cm³/rev
[4] Áp suất nguồn thủy lực cấp cho tời vận hành: 120 bar
[5] Lưu lượng nguồn thủy lực: 25 lít/phút
[6] Chiều dài cáp lớn nhất: 89m
[7] Đường kính cáp: 6.5 mm
[8] Trọng lượng của tời: 52kg

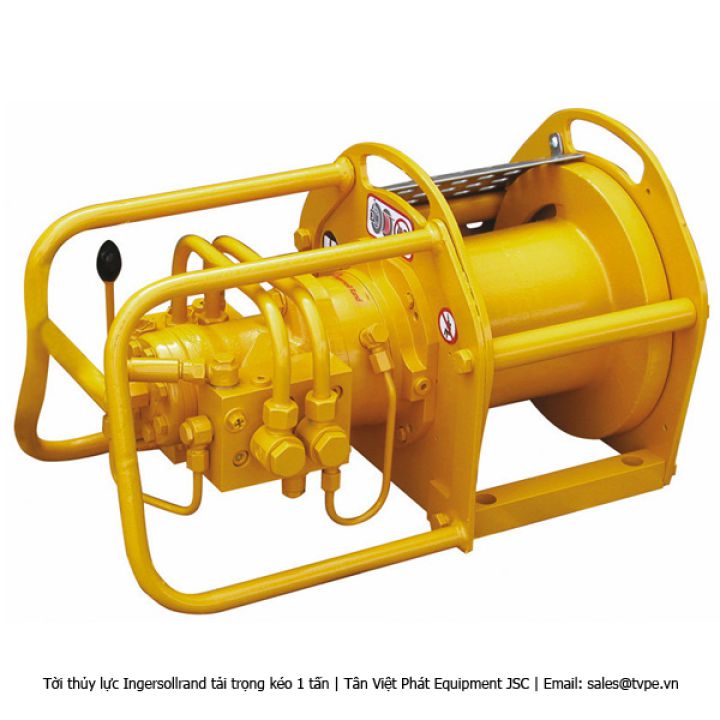

Tời kéo thủy lực 1 tấn; Model PS2-1000H40GC-L
Hãng: Ingersollrand – Mỹ
Thông số kỹ thuật:
[1] Tải trọng kéo
+ Tời kéo thủy lực 1 tấn; Model PS2-1000H40GC-L Đối với lớp đầu tiên của tang trống: 1000 kg
+ Đối với lớp giữa của tang trống: 850 kg
+ Đối với lớp ngoài cùng của tang trống: 700 kg
[2] Tốc độ kéo: 20 m/phút
[3] Động cơ thủy lực: 40cm³/rev
[4] Áp suất nguồn thủy lực cấp cho tời vận hành: 120 bar
[5] Lưu lượng nguồn thủy lực: 25 lít/phút
[6] Chiều dài cáp lớn nhất: 183m
[7] Đường kính cáp: 6.5 mm
[8] Trọng lượng của tời: 59kg

Model: LCH1000Q
Hãng: IngersollRand – Mỹ
A/ Mô tả:
Thiết kế chắc chắn, nhỏ gọn và trọng lượng nhẹ
– Vật liệu bằng thép có độ bền cao
– Thích nghi với những ứng dụng trong môi trường khắc nghiệt
– Không bị ảnh hưởng bởi bụi và ẩm từ môi trường.
– Chu trình làm việc 100% chu kỳ.
Thích hợp cho các ứng dụng tại môi trường có nguy cơ cháy nổ.
– Động cơ thủy lực phù hợp trong môi trường phòng chống cháy nổ zone 2: Ex II 3 GD c IIB 135°C X
– Có thể lựa chọn cấp phòng bảo vệ cao hơn, zone 1: EX II 2 GD c IIB 135°C
Phanh đĩa đa năng kiểu tự động
– Bảo vệ tốt hơn và chống ăn mòn
– Không cần điều chỉnh và bảo trì thường xuyên.
Bảo vệ quá tải
– Palang tự động tắt và phanh khi phát hiện quá tải 125 ÷130%
Xích tải, móc, cảm biến:
– Cảm biến giới hạn trên và dưới đề bảo vệ thân palăng
– Xích tải chống ăn mòn đạt cấp 80 nhằm bảo vệ tốt và kéo dài tuổi thọ
– Hệ số thiết kế 5:1 tăng tính an toàn và độ bền của thiết bị
– Móc dưới được sử dụng bạc đạn, dễ dàng xoay chuyển kể cả khi có tải

B/ Thông số kỹ thuật:
[1] Tải trọng nâng: 100 tấn / Chiều cao nâng tối đa 20m
[2] Tốc độ nâng hạ: 0.4 m/phút
[3] Lưu lượng và áp lực nguồn thủy lực: 40 lít/phút/ 150 bar
[4] Số xích: 4 sợi / kích thước xích: 22x90mm
[5] Khoảng cách từ móc trên đến móc dưới: 2455mm
[6] Trọng lượng palang kèm 3m xích 3245kg; trọng lượng xích 215.6kg/1m

Pa lăng thủy lực 75 tấn; Model: LCH750T Model: LCH750T
Hãng: IngersollRand – Mỹ
A/ Mô tả:
Thiết kế chắc chắn, nhỏ gọn và trọng lượng nhẹ
– Pa lăng thủy lực 75 tấn; Model: LCH750T Vật liệu bằng thép có độ bền cao
– Thích nghi với những ứng dụng trong môi trường khắc nghiệt
– Không bị ảnh hưởng bởi bụi và ẩm từ môi trường.
– Chu trình làm việc 100% chu kỳ.
Thích hợp cho các ứng dụng tại môi trường có nguy cơ cháy nổ.
– Động cơ thủy lực phù hợp trong môi trường phòng chống cháy nổ zone 2: Ex II 3 GD c IIB 135°C X
– Có thể lựa chọn cấp phòng bảo vệ cao hơn, zone 1: EX II 2 GD c IIB 135°C
Phanh đĩa đa năng kiểu tự động
– Bảo vệ tốt hơn và chống ăn mòn
– Không cần điều chỉnh và bảo trì thường xuyên.
Bảo vệ quá tải
– Palang tự động tắt và phanh khi phát hiện quá tải 125 ÷130%
Xích tải, móc, cảm biến:
– Cảm biến giới hạn trên và dưới đề bảo vệ thân palăng
– Xích tải chống ăn mòn đạt cấp 80 nhằm bảo vệ tốt và kéo dài tuổi thọ
– Hệ số thiết kế 5:1 tăng tính an toàn và độ bền của thiết bị
– Móc dưới được sử dụng bạc đạn, dễ dàng xoay chuyển kể cả khi có tải

B/ Thông số kỹ thuật:
[1] Tải trọng nâng: 75 tấn / Chiều cao nâng tối đa 20m
[2] Tốc độ nâng hạ: 0.5 m/phút
[3] Lưu lượng và áp lực nguồn thủy lực: 40 lít/phút/ 150 bar
[4] Số xích: 3 sợi / kích thước xích: 22x90mm
[5] Khoảng cách từ móc trên đến móc dưới: 2338mm
[6] Trọng lượng palang kèm 3m xích 2800kg; trọng lượng xích 161.7kg/1m

Pa lăng thủy lực dưới nước 50 tấn SLH500QD Mã hiệu: SLH500Q
Hãng: Ingersoll Rand – Mỹ
– Tải trọng nâng 50 tấn
– Khả năng làm việc tại độ sâu lên tới 30m
– Môi trường: Palăng xích dưới biển
– Ứng dụng: Xây dựng, xây lắp, sửa chữa, trục vớt tàu hoặc thu hồi giàn khoan. Các ứng dụng thương mại, quân sự,..

Được thiết kế chuyên dụng dưới nước

• Pa lăng thủy lực dưới nước 50 tấn SLH500QD Độ sâu hoạt động lên tới 30m
• Xích tải và vỏ chống ăn mòn đi kèm với hệ bánh răng truyền tải
• Hoạt động theo phương dọc hoặc ngang
• Thiết kế chống thấm nước bảo vệ tất cả các bộ phận chuyển động và ổ trục
• Lớp sơn bảo vệ cho ứng dụng tại môi trường biển chống ăn mòn đạt C5-M (độ ăn mòn rất cao theo phân loại hàng hải) chuẩn ISO 12944

Hoạt động an toàn

• Động cơ thủy lực không tạo ra bong bóng gây cản trở hoạt động dò tìm
• Manifold gồm bộ bảo vệ quá tải và van giảm tốc tác động nhanh hoạt động như công tắc hành trình
• Xích tải mạ kẽm cấp 80 bền bỉ với hệ số an toàn 5: 1
• Áp suất hoạt động có thể lên đến 50 bar ở dòng hồi lưu và cung cấp khả năng bảo vệ búa chất lỏng

Vận hành dễ dàng đơn giản

• Thiết kế plug and play sẵn sàng hoạt động ngay khi xuất xưởng.
• Ngắt kết nối nhanh trên tay cầm điều khiển
• Kiểm soát 100% tốc độ mang lại khả năng định vị chính xác tuyệt đối
• Mặt tay cầm điều khiển có các nút kích thước lớn để dễ dàng điều khiển bằng găng tay lặn
• Động cơ thủy lực Orbital cung cấp mô-men xoắn lớn và định vị rất chính xác.

CẤU TẠO

THÔNG SỐ KỸ THUẬT
[1] Tải trọng nâng hạ: 50 tấn
[2] Xích tải:
– Loại xích tải chống ăn mòn
– Số xích tải: 4 sợi
– Kích thước xích tải: 22x66mm
[3] Tốc độ nâng khi có tải: 0,5 m/phút
[4] Tốc độ hạ khi có tải: 0,6 m/phút; 0,5 m/phút (không tải)
[5] Áp lực của nguồn thủy lực làm việc: 135 bar
[6] Lưu lượng nguồn thủy lực: 50 lít/phút
[7] Cổng cấp: 3/4″ ren chuẩn BSP
[8] Chiều cao nâng tiêu chuẩn 3m, có thể lựa chọn chiều cao nâng tối đa 24m
[9] Trọng lượng pa lăng (3m xích tải chiều cao nâng): 940 kg
[10] Tiêu chuẩn
– FEM / ISO mechanical classification: 1Bm / M3
– Lớp sơn mạ vỏ: Sơn 3 lớp, đạt cấp C5-M theo ISO 12944

Pa lăng thủy lực 50 tấn; Model: LCH500Q Model: LCH500Q
Hãng: IngersollRand – Mỹ
A/ Mô tả:
Thiết kế chắc chắn, nhỏ gọn và trọng lượng nhẹ
– Pa lăng thủy lực 50 tấn; Model: LCH500Q Vật liệu bằng thép có độ bền cao
– Thích nghi với những ứng dụng trong môi trường khắc nghiệt
– Không bị ảnh hưởng bởi bụi và ẩm từ môi trường.
– Chu trình làm việc 100% chu kỳ.
Thích hợp cho các ứng dụng tại môi trường có nguy cơ cháy nổ.
– Động cơ thủy lực phù hợp trong môi trường phòng chống cháy nổ zone 2: Ex II 3 GD c IIB 135°C X
– Có thể lựa chọn cấp phòng bảo vệ cao hơn, zone 1: EX II 2 GD c IIB 135°C
Phanh đĩa đa năng kiểu tự động
– Bảo vệ tốt hơn và chống ăn mòn
– Không cần điều chỉnh và bảo trì thường xuyên.
Bảo vệ quá tải
– Palang tự động tắt và phanh khi phát hiện quá tải 125 ÷130%
Xích tải, móc, cảm biến:
– Cảm biến giới hạn trên và dưới đề bảo vệ thân palăng
– Xích tải chống ăn mòn đạt cấp 80 nhằm bảo vệ tốt và kéo dài tuổi thọ
– Hệ số thiết kế 5:1 tăng tính an toàn và độ bền của thiết bị
– Móc dưới được sử dụng bạc đạn, dễ dàng xoay chuyển kể cả khi có tải

B/ Thông số kỹ thuật:
[1] Tải trọng nâng: 50 tấn / Chiều cao nâng tối đa 20m
[2] Tốc độ nâng hạ: 1.1 m/phút
[3] Lưu lượng và áp lực nguồn thủy lực: 50 lít/phút/ 180 bar
[4] Số xích: 4 sợi / kích thước xích: 22x66mm
[5] Khoảng cách từ móc trên đến móc dưới: 1484mm
[6] Trọng lượng palang kèm 3m xích 950kg; trọng lượng xích 94.2kg/1m
