Mô tả
Cảm biến đo khí gas cầm tay GM-1 được thiết kế để giám sát nồng độ khí cháy (đặc biệt là khí methane) trong quá trình vận hành các thiết bị di động trong mỏ hầm lò. Thiết bị phù hợp lắp đặt trên các phương tiện như: tàu điện chạy pin, tàu diesel, tàu monorail, máy khấu lò chợ, máy đào đường lò và các máy móc di động khác.
GM-1 hoạt động liên tục, có thể tự vận hành trong trường hợp mất nguồn với thời gian dự phòng lên đến 10 giờ nhờ pin sạc tích hợp

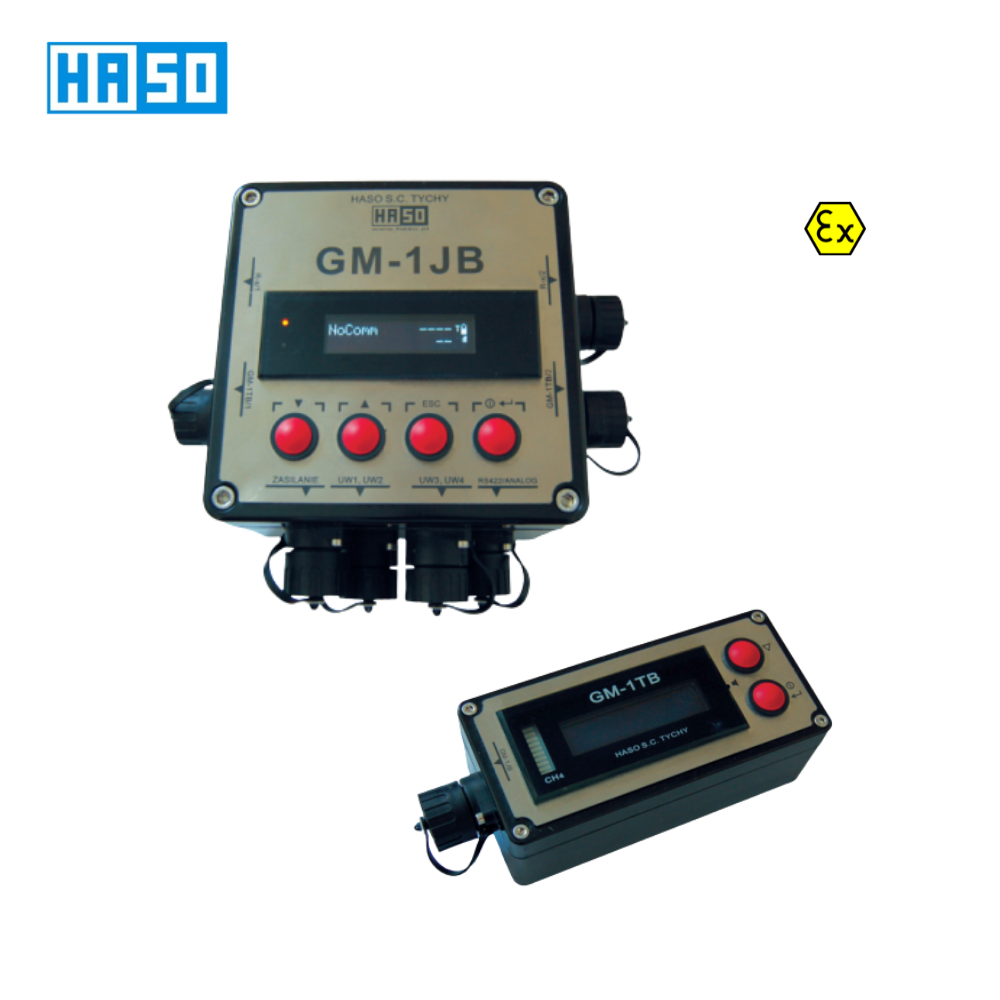

Thiết bị bao gồm ba thành phần chính:
- Hộp điều khiển trung tâm GM-1JB/x
- Hộp đầu cuối người dùng GM-1TB
- Đầu dò khí từ xa loại R-x
Tính năng nổi bật
- Đo khí cháy bằng đầu dò từ xa, vận hành liên tục.
- Tích hợp 4 ngõ ra relay để điều khiển đóng/ngắt thiết bị khi vượt ngưỡng khí nguy hiểm.
- Giao tiếp dữ liệu RS422 và ngõ ra analog (chọn lựa 0–10V, 0–5V hoặc 4–20mA tùy phiên bản).
- Tự vận hành đến 10 giờ nhờ pin sạc dự phòng trong trường hợp mất điện.
- Thiết bị đạt chuẩn chống cháy nổ cấp M1, phù hợp với môi trường khí gas trong mỏ hầm lò.
- Đáp ứng yêu cầu an toàn chức năng SIL 1 hoặc SIL 2, phù hợp với hệ thống điều khiển an toàn.
CÔNG NGHIỆP
• Mining (Công nghiệp mỏ)
• Oil & Gas (Dầu khí)
• Chemical (Hóa chất, hóa dầu)...
Thông số kỹ thuật
[1]Nguồn cấp: 10V ÷ 16V DC, dòng tiêu thụ 500mA (tại 12V)
[2] Thời gian vận hành bằng pin: lên đến 10 giờ
[3] Phương pháp đo: thông qua đầu dò gắn ngoài loại R-x
[4] Giao tiếp kỹ thuật số: RS422
[5] Giao tiếp analog: 0–10V, 0–5V hoặc 4–20mA (tùy phiên bản)
[6] Nhiệt độ làm việc: từ -10°C đến +40°C
[7] Độ ẩm tương đối: tới 95% (không ngưng tụ)
[8] Kích thước GM-1JB/x: 160 x 160 x 90 mm
Kích thước GM-1TB: 75 x 160 x 56 mm
[9] Trọng lượng GM-1JB/x: xấp xỉ 2,5 kg
Trọng lượng GM-1TB: xấp xỉ 1 kg
[10] Cấp bảo vệ vỏ: IP54
[11] Chứng chỉ chống nổ GM-1JB/x: I M1 Ex ia I Ma – TEST 14 ATEX 0063X
Chứng chỉ chống nổ GM-1TB: I M1 Ex ia I Ma – TEST 14 ATEX 0062X
[12] Mức an toàn chức năng (SIL): SIL 1 (Cấu hình I), SIL 2 (Cấu hình II)
