Model: CSM-1
Hãng: Haso – Ba lan

• Dải đo: 0-5% CH₄ (cảm biến xúc tác) hoặc 5-100% CH₄ (cảm biến dẫn điện)

• Phương pháp đo: Liên tục

• Thời gian phản hồi: ≤ 5 giây

• Cấp bảo vệ vỏ: IP54

• Chứng nhận kiểm định: KDB 06 ATEX 428

• Cấp phòng nổ zone 0:  IM1 Exia I Ma

Mô tả

Cảm biến dò khí metan CSM-1 là thiết bị cố định chuyên dùng để đo nồng độ khí metan (CH₄) trong các khu vực có nguy cơ cháy nổ tại mỏ hầm lò. Thiết bị này tương thích với các hệ thống quan trắc khí mỏ CST-40A, CST-40C, KSP và có thể kết nối thông qua trạm điều khiển dữ liệu CSA-1 hoặc CSA-2.

Cảm biến CSM-1 được trang bị hai dải đo tự động, giúp đo chính xác nồng độ khí metan trong phạm vi 0~100% CH₄. Thiết bị có hai đầu ra (UW) để điều khiển việc ngắt nguồn cấp khi nồng độ khí vượt ngưỡng cảnh báo và hai đầu vào để kiểm soát trạng thái tiếp điểm cũng như đường dây kết nối. Ngoài ra, nó còn được tích hợp nguồn cấp dự phòng (pin) để đảm bảo hoạt động liên tục ngay cả khi nguồn cung cấp chính bị gián đoạn.

Việc giao tiếp với cảm biến metan CSM-3 được thực hiện thông qua truyền dữ liệu kỹ thuật số qua hệ thống giám sát, sử dụng bộ hiệu chuẩn KR-2. CSM-3 là một thiết bị vi xử lý, có khả năng đo lường, điều khiển và truyền tín hiệu một cách độc lập. Chức năng chính của nó bao gồm đo liên tục nồng độ khí metan, so sánh với ngưỡng cảnh báo, và điều khiển tiếp điểm của các thiết bị đóng cắt. Các tiếp điểm này hoạt động theo nguyên tắc logic tích cực, nghĩa là khi có lỗi nguồn, lỗi đo lường hoặc nồng độ khí vượt ngưỡng, tiếp điểm sẽ tự động mở để ngắt nguồn điện, đảm bảo an toàn cho hệ thống.

CÔNG NGHIỆP

• Mining (Công nghiệp mỏ)

• Oil & Gas (Dầu khí)

• Chemical (Hóa chất, hóa dầu)

Chứng chỉ an toàn

• EC type examination certificate: KDB 06 ATEX 428

• Cấp phòng nổ: IM1 Exia I Ma

Sơ đồ tích hợp trong hệ thống giám sát

Model: CSM-1R
Hãng: Haso – Ba lan

• Dải đo: 0-100% CH₄ (phương pháp đo dẫn điện)

• Phương pháp đo: Liên tục

• Thời gian phản hồi: ≤ 15 giây

• Cấp bảo vệ vỏ: IP54

• Chứng nhận kiểm định: KDB 06 ATEX 428

• Ký hiệu chống cháy nổ: I M1 Ex ia I

Mô tả

Cảm biến dò khí metan CSM-1R là thiết bị cố định được thiết kế để đo nồng độ khí metan trong các ống thoát khí tại các mỏ than hầm lò. Thiết bị này kết nối trực tiếp với các trạm trung tâm đo từ xa như CST-40(A), CST-40C để gửi và truyền dữ liệu. Ngoài ra, CSM-1 cũng có thể tích hợp với các hệ thống đo lường khác nếu đảm bảo tương thích với các thông số kỹ thuật.

CSM-1 có dải đo rộng từ 0 - 100% CH₄, đi kèm hai đầu ra (UW) để điều khiển thiết bị đóng ngắt nguồn điện khi nồng độ khí vượt quá ngưỡng cảnh báo đặt trước. Ngoài ra, thiết bị có thể được tùy chọn tích hợp thêm cảm biến nhiệt độ để giám sát môi trường xung quanh.

Để đảm bảo hoạt động liên tục, CSM-1 được trang bị pin dự phòng, cung cấp nguồn điện tự động khi mất điện lưới. Thiết bị kết nối với trạm trung tâm qua đường truyền kỹ thuật số và có thể được hiệu chuẩn bằng bộ chuẩn tín hiệu cầm tay KR-2 thông qua kết nối vô tuyến.

Là một thiết bị vi xử lý, CSM-1 hoạt động độc lập với khả năng đo lường, điều khiển và truyền tín hiệu. Chức năng chính của thiết bị bao gồm đo liên tục nồng độ khí metan, so sánh với ngưỡng cảnh báo đặt trước, và điều khiển các tiếp điểm đóng ngắt (rơ-le điện tử) để đảm bảo an toàn vận hành trong môi trường mỏ hầm lò.

CÔNG NGHIỆP

• Mining (Công nghiệp mỏ)

• Oil & Gas (Dầu khí)

• Chemical (Hóa chất, hóa dầu)

Chứng chỉ an toàn

• EC type examination certificate: KDB 06 ATEX 428

• Cấp phòng nổ: IM1 Exia I Ma

Sơ đồ tích hợp trong hệ thống giám sát

Model: CSM-3, CSM-3i & CSM-3m
Hãng: Haso – Ba lan

- Dải đo:

• CSM-3: 0-5% CH₄ (catalytic), 5-100% CH₄ (dẫn điện)
• CSM-3i, CSM-3m: 0-100% CH₄ (hồng ngoại - IR)

- Phương pháp đo:

• CSM-3: Liên tục
• CSM-3i, CSM-3m: Hồng ngoại (IR), liên tục

- Thời gian phản hồi:

• CSM-3: ≤ 5 giây
• CSM-3i: ≤ 25 giây
• CSM-3m: ≤ 7 giây

- Màn hình hiển thị: LCD

- Cấp bảo vệ vỏ: IP54

- Chứng nhận kiểm định: KDB 09 ATEX 094

- Ký hiệu chống cháy nổ: I M1 Ex ia I Ma

- Dải nhiệt độ hoạt động: từ -10 oC đến + 40 oC

- Dải độ ẩm phù hợp: Từ 0% tới 99% nếu không có sự ngưng tụ

- Kích thước ngoài của máy: 160 x 75 x 78 mm

- Trọng lượng: 1,2 kg

Mô tả

Cảm biến dò khí mê-tan CSM-3, CSM-3i & CSM-3m là thiết bị cố định chuyên dụng để giám sát nồng độ khí mê-tan trong các khu vực có nguy cơ cháy nổ tại các mỏ than hầm lò. Các cảm biến này chủ yếu hoạt động cùng với trạm trung tâm đo lường CST-40 (A) (C) trong hệ thống truyền dữ liệu.

Dòng cảm biến CSM-3, CSM-3i & CSM-3m được tích hợp buồng đo hồng ngoại, cho phép đo trong phạm vi 0-100% CH₄. Chúng có một hoặc hai đầu ra (UW) để điều khiển việc ngắt nguồn khi nồng độ khí vượt quá các ngưỡng cảnh báo đặt trước, cùng với hai đầu vào để kiểm soát trạng thái kết nối của thiết bị. Trong trường hợp mất nguồn cung cấp, hệ thống sẽ tự động chuyển sang nguồn pin dự phòng để duy trì hoạt động liên tục. Giao tiếp dữ liệu với cảm biến được thực hiện thông qua truyền dẫn kỹ thuật số từ trạm trung tâm hoặc qua bộ hiệu chuẩn cầm tay KR-2.

Thiết bị được trang bị màn hình LCD, hiển thị trực tiếp nồng độ khí mê-tan, trạng thái đầu vào/đầu ra và cảnh báo khi vượt quá ngưỡng an toàn. Chức năng chính của cảm biến bao gồm đo lường liên tục, so sánh kết quả với mức cảnh báo đặt trước và kiểm soát các tiếp điểm rơ-le ngắt mạch. Hệ thống rơ-le hoạt động theo logic dương, tức là khi xảy ra lỗi nguồn, sai số đo hoặc mức khí vượt ngưỡng, tiếp điểm sẽ tự động mở để ngắt thiết bị liên quan.

CÔNG NGHIỆP

• Mining (Công nghiệp mỏ)

• Oil & Gas (Dầu khí)

• Chemical (Hóa chất, hóa dầu)

Chứng chỉ an toàn

• Cấp bảo vệ vỏ: IP54

• Chứng nhận kiểm định: KDB 09 ATEX 094

• Ký hiệu chống cháy nổ: I M1 Ex ia I Ma

Sơ đồ tích hợp trong hệ thống giám sát

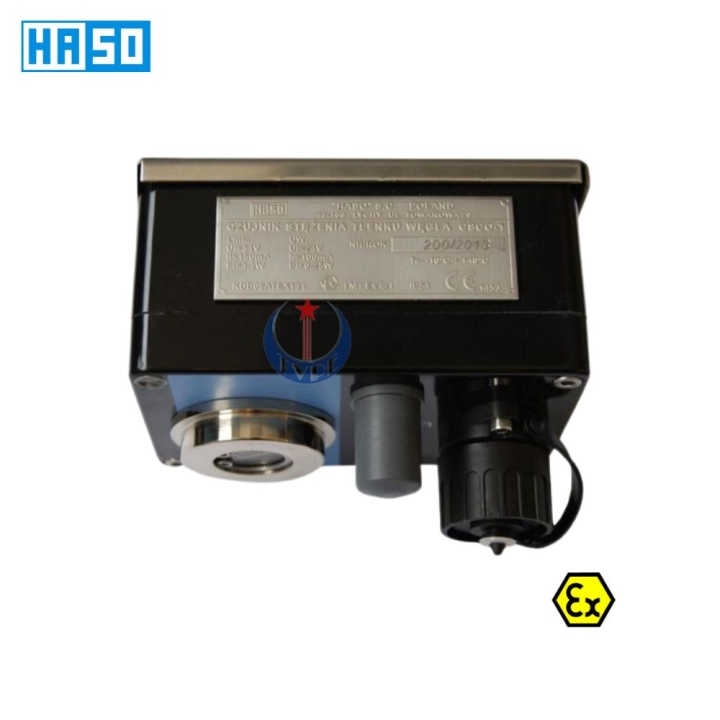

Model: CSCO-1
Hãng: Haso – Ba lan

• Dải đo: 0-1000 ppm cho truyền dẫn kỹ thuật số, 0-200 ppm hoặc 0-1000 ppm cho truyền dẫn tần số

• Phương pháp đo: Liên tục

• Thời gian phản hồi: ≤ 40 giây

• Cấp bảo vệ vỏ: IP54

• Chứng nhận kiểm định: KDB 08 ATEX 131

• Cấp phòng nổ: I M1 Ex ia I

Mô tả

Cảm biến đo nồng độ khí CO – Mã CSCO-1 là thiết bị cố định chuyên dùng để giám sát hàm lượng carbon monoxide trong môi trường có nguy cơ cháy nổ tại các mỏ than hầm lò. Thiết bị này chủ yếu hoạt động cùng với trạm trung tâm đo lường từ xa CST-40A, CST-40C trong hệ thống truyền dữ liệu. Ngoài ra, nó cũng có thể tích hợp với các hệ thống trung tâm khác, miễn là tương thích với đường dây trung chuyển.

Cảm biến CSCO-1 có dải đo từ 0-1000 ppm CO. Trong trường hợp mất nguồn cấp điện, thiết bị sẽ tự động chuyển sang nguồn pin dự phòng để đảm bảo hoạt động liên tục. Việc truyền dữ liệu giữa cảm biến và hệ thống trung tâm được thực hiện thông qua truyền dẫn kỹ thuật số hoặc tần số, thông qua đường truyền của trạm trung tâm hoặc bộ hiệu chuẩn cầm tay KR-2, với khả năng giao tiếp không dây.

Là thiết bị đạt tiêu chuẩn loại M1, cảm biến CSCO-1 có thể sử dụng an toàn trong mọi mỏ hầm lò, kể cả những khu vực có nguy cơ cháy nổ do khí mê-tan hoặc bụi than.

CÔNG NGHIỆP

• Mining (Công nghiệp mỏ)

• Oil & Gas (Dầu khí)

• Chemical (Hóa chất, hóa dầu)

Chứng chỉ an toàn

• Cấp bảo vệ vỏ: IP54

• Chứng nhận kiểm định: KDB 08 ATEX 131

• Cấp phòng nổ: I M1 Ex ia I

Sơ đồ tích hợp trong hệ thống giám sát

Model: CSO-1
Hãng: Haso – Ba lan

• Dải đo: 0-25% O₂

• Phương pháp đo: Liên tục

• Thời gian phản hồi: ≤ 20 giây

• Cấp bảo vệ vỏ: IP54

• Chứng nhận kiểm định: KDB 08 ATEX 131

• Cấp chống cháy nổ: I M1 Ex ia I

Mô tả

Cảm biến đo nồng độ khí O₂ – Mã CSO-1 là thiết bị cố định chuyên dùng để giám sát hàm lượng oxy trong môi trường có nguy cơ cháy nổ tại các mỏ than hầm lò. Thiết bị này chủ yếu hoạt động cùng với trạm trung tâm đo lường từ xa CST-40A, CST-40C trong hệ thống truyền dữ liệu. Ngoài ra, nó cũng có thể tích hợp với các hệ thống trung tâm khác, miễn là tương thích với đường dây trung chuyển.

Cảm biến CSO-1 có dải đo từ 0-25% O₂, cho phép giám sát chính xác nồng độ oxy trong không khí. Trong trường hợp mất nguồn cấp điện, thiết bị sẽ tự động chuyển sang nguồn pin dự phòng để đảm bảo hoạt động liên tục. Việc truyền dữ liệu giữa cảm biến và hệ thống trung tâm được thực hiện thông qua truyền dẫn kỹ thuật số hoặc tần số, thông qua đường truyền của trạm trung tâm hoặc bộ hiệu chuẩn cầm tay KR-2, với khả năng giao tiếp không dây.

Là thiết bị đạt tiêu chuẩn loại M1, cảm biến CSO-1 có thể sử dụng an toàn trong mọi mỏ hầm lò, kể cả những khu vực có nguy cơ cháy nổ do khí mê-tan hoặc bụi than.

CÔNG NGHIỆP

• Mining (Công nghiệp mỏ)

• Oil & Gas (Dầu khí)

• Chemical (Hóa chất, hóa dầu)

Chứng chỉ an toàn

• Cấp bảo vệ vỏ: IP54

• Chứng nhận kiểm định: KDB 08 ATEX 131

• Cấp chống cháy nổ: I M1 Ex ia I

Sơ đồ tích hợp trong hệ thống giám sát

Model:CSCD-3i
Hãng: Haso – Ba lan

• Dải đo: 0-5% CO₂

• Phương pháp đo: Hồng ngoại (IR), liên tục

• Thời gian phản hồi: ≤ 25 giây

• Cấp bảo vệ vỏ: IP54

• Chứng nhận kiểm định: KDB 09 ATEX 094

• Ký hiệu phòng nổ: I M1 Ex ia I

Mô tả

Cảm biến đo nồng độ CO2 – mã CSCD-3i có dải đo từ 0 đến 5% CO₂. Thiết bị này được trang bị hai đầu ra (UW) để kiểm soát nguồn điện, tự động ngắt khi nồng độ khí vượt ngưỡng cảnh báo, cùng với hai đầu vào hai giai đoạn để giám sát trạng thái của các tiếp điểm và đường dây của thiết bị kết nối. Khi nguồn cung cấp bị ngắt, cảm biến vẫn hoạt động nhờ nguồn pin tự trị, đảm bảo hệ thống đo khí mêtan không bị gián đoạn.

Việc giao tiếp với cảm biến CSCD-3i được thực hiện thông qua truyền dữ liệu kỹ thuật số qua đường trung chuyển - đo lường của trạm trung tâm và thông qua bộ hiệu chuẩn KR-2. Cảm biến cũng hiển thị trực tiếp giá trị nồng độ CO₂ hiện tại. Là thiết bị thuộc loại M1, CSCD-3i có thể được sử dụng trong mọi mỏ hầm lò có nguy cơ nổ khí mêtan hoặc bụi than.

CSCD-3i là cảm biến vi xử lý, có khả năng đo lường, điều khiển và truyền dữ liệu một cách độc lập. Chức năng chính của thiết bị bao gồm đo liên tục nồng độ CO₂, so sánh giá trị đo được với ngưỡng cảnh báo đặt trước, và kiểm soát các tiếp điểm đóng cắt (rơ le điện tử). Các tiếp điểm này hoạt động theo logic tích cực, nghĩa là khi có sự cố về nguồn cung cấp, đo sai hoặc vượt quá ngưỡng cảnh báo, tiếp điểm sẽ mở để ngắt kết nối.

Khi kết nối với trạm đo từ xa trung tâm CST-40(A), trạm trung tâm sẽ tự động thiết lập kết nối và trao đổi dữ liệu với cảm biến (bao gồm số sê-ri, trạng thái pin, trạng thái tiếp điểm, v.v.). Cảm biến có thể nhận lệnh từ người vận hành để điều khiển tiếp điểm đóng cắt và điều chỉnh ngưỡng cảnh báo.

Trong quá trình vận hành, cảm biến CSCD-3i liên tục gửi dữ liệu đo lường và thông tin trạng thái hoạt động đến trạm trung tâm theo yêu cầu, đảm bảo giám sát chặt chẽ và an toàn trong môi trường làm việc nguy hiểm.

CÔNG NGHIỆP

• Mining (Công nghiệp mỏ)

• Oil & Gas (Dầu khí)

• Chemical (Hóa chất, hóa dầu)

Model: CSHS-1
Hãng: Haso – Ba lan

• Dải đo: 0-200 ppm H2S

• Phương pháp đo: Liên tục

• Thời gian phản hồi: ≤ 40 giây

• Cấp bảo vệ vỏ: IP54

• Chứng nhận kiểm định: KDB 08 ATEX 131

• Ký hiệu phòng nổ: I M1 Ex ia I

Mô tả

Cảm biến đo hydro sulfua CSHS-1 là một thiết bị cố định, được sử dụng để đo khí H₂S trong các khu vực có nguy cơ cháy nổ tại mỏ than dưới lòng đất. Thiết bị này chủ yếu hoạt động cùng với trạm trung tâm đo từ xa CST-40(A) (C) để truyền dữ liệu. Ngoài ra, nó có thể tương thích với các trạm trung tâm khác, miễn là đầu cuối của đường đo trung chuyển phù hợp.

Cảm biến được trang bị một đầu ra (UW) để điều khiển thiết bị chuyển đổi năng lượng khi nồng độ khí vượt quá ngưỡng cảnh báo đã thiết lập. Khi nguồn cấp chính bị ngắt, hệ thống cảm biến vẫn có thể hoạt động nhờ nguồn pin tự động.

Giao tiếp với cảm biến được thực hiện thông qua truyền tần số hoặc kỹ thuật số qua đường đo trung chuyển của trạm trung tâm và bộ hiệu chuẩn KR-2. Thiết bị hiệu chuẩn này kết nối với cảm biến qua liên kết vô tuyến, đảm bảo quá trình kiểm tra và hiệu chỉnh diễn ra thuận tiện.

Là một thiết bị thuộc loại M1, cảm biến CSHS-1 có thể được sử dụng an toàn trong tất cả các mỏ hầm lò có nguy cơ cháy nổ do khí mêtan hoặc bụi than.

CÔNG NGHIỆP

• Mining (Công nghiệp mỏ)

• Oil & Gas (Dầu khí)

• Chemical (Hóa chất, hóa dầu)

Model: CSSD-1
Hãng: Haso – Ba lan

• Dải đo: 0-100 ppm SO₂

• Phương pháp đo: Liên tục

• Thời gian phản hồi: ≤ 40 giây

• Cấp bảo vệ vỏ: IP54

• Chứng nhận kiểm định: KDB 08 ATEX 131

• Ký hiệu phòng nổ: I M1 Ex ia I

Mô tả

Cảm biến đo sulfur dioxide CSSD-1 là một thiết bị cố định, được sử dụng để đo khí SO₂ trong các khu vực có nguy cơ cháy nổ tại mỏ than dưới lòng đất. Thiết bị này chủ yếu hoạt động cùng với trạm trung tâm đo từ xa CST-40(A), CST-40C để truyền dữ liệu. Ngoài ra, nó có thể tương thích với các trạm trung tâm khác, miễn là thiết bị đầu cuối của đường đo trung chuyển phù hợp.

Cảm biến được trang bị một đầu ra (UW) để điều khiển thiết bị chuyển mạch khi nồng độ khí vượt quá ngưỡng cảnh báo đã thiết lập. Khi nguồn cấp chính bị ngắt, hệ thống cảm biến vẫn có thể hoạt động nhờ nguồn pin tự động.

Giao tiếp với cảm biến được thực hiện thông qua truyền dẫn kỹ thuật số hoặc tần số qua đường đo trung chuyển của trạm trung tâm và bộ hiệu chuẩn KR-2. Bộ hiệu chuẩn này kết nối với cảm biến thông qua liên kết vô tuyến, đảm bảo quá trình kiểm tra và hiệu chỉnh diễn ra chính xác và hiệu quả.

Là một thiết bị thuộc loại M1, cảm biến CSSD-1 có thể được sử dụng an toàn trong tất cả các mỏ hầm lò có nguy cơ cháy nổ do khí mêtan hoặc bụi than.

CÔNG NGHIỆP

• Mining (Công nghiệp mỏ)

• Oil & Gas (Dầu khí)

• Chemical (Hóa chất, hóa dầu)

Model: CSNO-1
Hãng: Haso – Ba lan

• Dải đo: 0-250 ppm NO

• Phương pháp đo: Liên tục

• Thời gian phản hồi: ≤ 40 giây

• Cấp bảo vệ vỏ: IP54

• Chứng nhận kiểm định: KDB 08 ATEX 131

• Ký hiệu phòng nổ: I M1 Ex ia I

Mô tả

Cảm biến đo oxit nitơ CSNO-1 là một thiết bị cố định, được thiết kế để đo NOx trong các khu vực có nguy cơ cháy nổ tại mỏ than hầm lò. Thiết bị này chủ yếu hoạt động cùng với trạm trung tâm đo từ xa CST-40(A), CST-40(C) để truyền dữ liệu. Ngoài ra, nó cũng có thể tích hợp với các trạm trung tâm khác nếu đầu cuối của đường đo trung chuyển tương thích.

Cảm biến được trang bị một đầu ra (UW) để điều khiển thiết bị chuyển đổi năng lượng khi nồng độ khí vượt quá ngưỡng cảnh báo đã thiết lập. Khi nguồn cấp chính bị ngắt, hệ thống cảm biến vẫn có thể hoạt động nhờ nguồn pin tự trị.

Việc giao tiếp với cảm biến được thực hiện thông qua truyền dữ liệu kỹ thuật số hoặc tần số qua đường đo trung chuyển của trạm trung tâm và bộ hiệu chuẩn KR-2. Bộ hiệu chuẩn này kết nối với cảm biến thông qua liên kết vô tuyến, hỗ trợ quá trình kiểm tra và hiệu chỉnh thiết bị một cách chính xác.

Là một thiết bị thuộc loại M1, cảm biến CSNO-1 có thể được sử dụng an toàn trong tất cả các mỏ hầm lò có nguy cơ cháy nổ do khí mêtan hoặc bụi than.

CÔNG NGHIỆP

• Mining (Công nghiệp mỏ)

• Oil & Gas (Dầu khí)

• Chemical (Hóa chất, hóa dầu)

Model: CSND-1
Hãng: Haso – Ba lan

• Dải đo: 0-20 ppm NO₂

• Phương pháp đo: Liên tục

• Thời gian phản hồi: ≤ 40 giây

• Cấp bảo vệ vỏ: IP54

• Chứng nhận kiểm định: KDB 08 ATEX 131

• Ký hiệu phòng nổ: I M1 Ex ia I

Mô tả

Cảm biến đo nitơ đioxit CSNO-1 là một thiết bị cố định, chuyên đo nồng độ nitơ điôxít (NO₂) trong môi trường có nguy cơ cháy nổ tại các mỏ than dưới lòng đất. Thiết bị này chủ yếu hoạt động cùng với trạm trung tâm đo từ xa CST-40(A), CST-40(C) để truyền dữ liệu. Ngoài ra, nó cũng có thể tương thích với các hệ thống trung tâm khác nếu đầu cuối của đường đo trung chuyển phù hợp.

Tính năng và hoạt động

• Cảm biến được trang bị một đầu ra (UW) để điều khiển thiết bị cắt điện khi nồng độ NO₂ vượt quá ngưỡng cảnh báo.

• Khi nguồn cấp chính bị ngắt, cảm biến vẫn có thể hoạt động nhờ nguồn điện tự động (pin).

• Quá trình giao tiếp với cảm biến được thực hiện thông qua truyền dữ liệu tần số hoặc kỹ thuật số qua đường đo trung chuyển của trạm trung tâm và bộ hiệu chuẩn KR-2. Thiết bị hiệu chuẩn này kết nối với cảm biến thông qua liên kết vô tuyến, hỗ trợ hiệu chỉnh và kiểm tra thiết bị một cách chính xác.

• CSNO-1 là thiết bị thuộc loại M1, đảm bảo có thể sử dụng an toàn trong tất cả các mỏ hầm lò có nguy cơ cháy nổ do khí mêtan hoặc bụi than.

CÔNG NGHIỆP

• Mining (Công nghiệp mỏ)

• Oil & Gas (Dầu khí)

• Chemical (Hóa chất, hóa dầu)

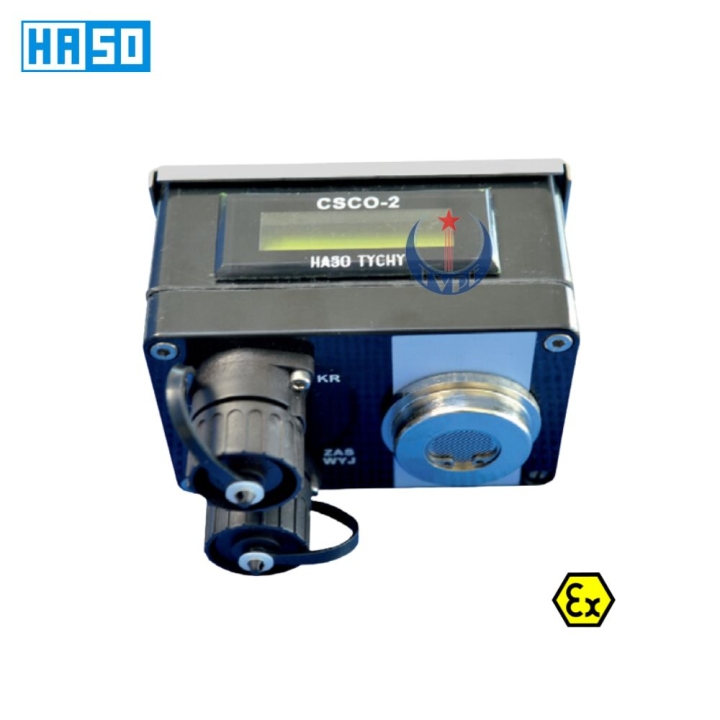

Model: CSCO-2
Hãng: Haso – Ba lan

• Dải đo: 0-1000 ppm CO

• Phương pháp đo: Liên tục bằng phương pháp khuếch tán

• Thời gian phản hồi: ≤ 40 giây

• Bảo vệ vỏ bên trong: IP54

• Chứng chỉ kiểm tra loại: KDB 07 ATEX 257

• Dấu hiệu chống cháy nổ: I M1 Ex ia I

Mô tả

Cảm biến đo nồng độ khí CO - Mã CSCO-2 là thiết bị cố định, dùng để đo và giám sát nồng độ carbon monoxide (CO) trong các khu vực có nguy cơ cháy nổ tại mỏ than hầm lò. Thiết bị được trang bị màn hình hiển thị LCD, giúp theo dõi dữ liệu đo lường một cách trực quan. Cảm biến có dải đo từ 0 ~ 1000 ppm CO và có thể kết nối với các hệ thống giám sát khí mỏ tập trung như CST-40A, CST-40C, KSP-2C, cũng như các bộ điều khiển khác nếu tín hiệu thu nhận tương thích.

Ngoài ra, CSCO-2 được tích hợp nguồn điện dự phòng (pin), đảm bảo hoạt động liên tục ngay cả khi mất nguồn cung cấp chính. Việc giao tiếp và truyền dữ liệu với cảm biến được thực hiện bằng kỹ thuật số hoặc tần số, kết nối với trạm trung tâm qua đường trung chuyển-đo lường và có thể hiệu chuẩn thông qua bộ KR-2 bằng liên kết vô tuyến. Với tiêu chuẩn loại M1, CSCO-2 có thể sử dụng an toàn trong các mỏ hầm lò có nguy cơ cháy nổ khí mêtan hoặc bụi than.

CHỨNG CHỈ AN TOÀN

• EC type examination certificate: KDB 07 ATEX 257

• Cấp phòng nổ (Zone 0) Ex IM1 Exia

CÔNG NGHIỆP

• Mining (Công nghiệp mỏ)

• Oil & Gas (Dầu khí)

• Chemical (Hóa chất, hóa dầu)

Model: CSO-2
Hãng: Haso – Ba lan

• Dải đo: 0-25% O2

• Phương pháp đo: Liên tục bằng phương pháp khuếch tán

• Thời gian phản hồi: ≤ 20 giây

• Bảo vệ vỏ bên trong: IP54

• Chứng chỉ kiểm tra loại: KDB 07 ATEX 260

• Dấu hiệu chống cháy nổ: I M1 Ex ia I

Mô tả

Cảm biến đo nồng độ khí O2 - Mã CSO-2 là thiết bị cố định, được thiết kế để đo hàm lượng oxy trong môi trường nguy hiểm cháy nổ tại các mỏ than dưới lòng đất. Cảm biến này hoạt động cùng trạm trung tâm đo từ xa CST-40(A) thông qua trạm trung gian CSA-1 hoặc CSA-2. Ngoài ra, nó cũng có thể kết nối với các thiết bị khác, miễn là thông số của đầu cuối đường đo tương thích.

Cảm biến CSO-2 có dải đo từ 0 đến 25% oxy, sử dụng nguồn điện an toàn thực chất với điện áp 12V. Giá trị đo được xử lý và truyền qua đầu ra tương tự, tạo tín hiệu từ 0,4V đến 2V. Ngoài ra, cảm biến còn hỗ trợ chế độ truyền số nối tiếp bằng cách điều chỉnh đầu ra tương tự. Chế độ kỹ thuật số giúp truyền dữ liệu đo chính xác hơn, gửi thông tin chẩn đoán và số sê-ri của thiết bị về hệ thống trung tâm CST-40(A) thông qua trạm CSA-1 hoặc CSA-2.

Cảm biến CSO-2 thuộc loại M1, cho phép sử dụng an toàn trong tất cả các mỏ hầm lò có nguy cơ cháy nổ do khí metan hoặc bụi than.

CHỨNG CHỈ AN TOÀN

• Bảo vệ vỏ bên trong: IP54

• Chứng chỉ kiểm tra loại: KDB 07 ATEX 260

• Dấu hiệu chống cháy nổ: I M1 Ex ia I

CÔNG NGHIỆP

• Mining (Công nghiệp mỏ)

• Oil & Gas (Dầu khí)

• Chemical (Hóa chất, hóa dầu)

Model: CSSD-2
Hãng: Haso – Ba lan

• Phạm vi đo: 0-100 ppm SO2

• Phương pháp đo: Liên tục

• Thời gian phản hồi: ≤ 40 giây

• Bảo vệ vỏ ngoài: IP54

• Chứng nhận kiểm định: KDB 07 ATEX 257

• Chứng nhận chống cháy nổ: I M1 Ex ia I

Mô tả

Cảm biến đo sunfua dioxide CSSD-2 là thiết bị đo cố định, chuyên dùng để giám sát nồng độ lưu huỳnh điôxít (SO₂) trong môi trường có nguy cơ cháy nổ, đặc biệt là trong các mỏ than dưới lòng đất. Thiết bị này hoạt động kết hợp với trạm đo từ xa trung tâm CST-40(A) thông qua các trạm tương tự CSA-1 và CSA-2. Ngoài ra, nó cũng có thể tích hợp với các thiết bị khác, miễn là đầu cuối của đường đo bộ nạp tương thích.

Cảm biến được cấp nguồn từ hệ thống an toàn thực chất với điện áp 12V. Giá trị đo được xử lý và truyền ra đầu ra tương tự với tín hiệu trong khoảng 0,4 - 2V. Ngoài ra, khi điều chỉnh giá trị tương tự, thiết bị có thể hoạt động ở chế độ truyền dữ liệu số nối tiếp. Trong chế độ này, cảm biến có thể gửi số sê-ri cùng các thông tin chẩn đoán khác thông qua trạm CSA-1 hoặc CSA-2.

Cảm biến CSSD-2 thuộc loại thiết bị M1, phù hợp để sử dụng trong tất cả các mỏ hầm lò có nguy cơ cháy nổ do khí metan hoặc bụi than.

CÔNG NGHIỆP

• Mining (Công nghiệp mỏ)

• Oil & Gas (Dầu khí)

• Chemical (Hóa chất, hóa dầu)

Model: CSNO-2
Hãng: Haso – Ba lan

• Phạm vi đo: 0-250 ppm NO

• Phương pháp đo: Liên tục

• Thời gian phản hồi: ≤ 40 giây

• Bảo vệ vỏ ngoài: IP54

• Chứng nhận kiểm định: KDB 07 ATEX 257

• Phòng chống cháy nổ: I M1 Ex ia I

Mô tả

Cảm biến đo oxit nitơ CSNO-2 là thiết bị đo cố định, chuyên dùng để giám sát nồng độ oxit nitơ (NO) trong môi trường có nguy cơ cháy nổ, đặc biệt là trong các mỏ than dưới lòng đất. Thiết bị này hoạt động kết hợp với trạm đo từ xa trung tâm CST-40(A) thông qua các trạm tương tự CSA-1 và CSA-2. Ngoài ra, nó có thể tích hợp với các thiết bị khác, miễn là đầu cuối của đường đo bộ nạp tương thích.

Cảm biến được cấp nguồn từ hệ thống an toàn thực chất với điện áp 12V. Giá trị đo được xử lý và truyền ra đầu ra tương tự với tín hiệu trong khoảng 0,4 - 2V. Ngoài ra, khi điều chỉnh giá trị tương tự, thiết bị có thể hoạt động ở chế độ truyền dữ liệu số nối tiếp. Trong chế độ này, cảm biến có thể gửi số sê-ri cùng các thông tin chẩn đoán khác thông qua trạm CSA-1 hoặc CSA-2.

Cảm biến CSNO-2 thuộc loại thiết bị M1, cho phép sử dụng trong tất cả các mỏ hầm lò có nguy cơ cháy nổ do khí metan hoặc bụi than.

CÔNG NGHIỆP

• Mining (Công nghiệp mỏ)

• Oil & Gas (Dầu khí)

• Chemical (Hóa chất, hóa dầu)

Model: CSND-2
Hãng: Haso – Ba lan

• Phạm vi đo: 0-20 ppm NO2

• Phương pháp đo: Liên tục

• Thời gian phản hồi: ≤ 40 giây

• Bảo vệ vỏ ngoài: IP54

• Chứng nhận kiểm định: KDB 07 ATEX 257

• Dấu hiệu chống cháy nổ: I M1 Ex ia I

Mô tả

Cảm biến đo nitơ đioxit CSND-2 là thiết bị đo cố định, chuyên dùng để giám sát nồng độ nitơ đioxit (NO2) trong môi trường có nguy cơ cháy nổ, đặc biệt là trong các mỏ than dưới lòng đất. Thiết bị này hoạt động kết hợp với trạm đo từ xa trung tâm CST-40(A) thông qua các trạm tương tự CSA-1 và CSA-2. Ngoài ra, nó có thể tích hợp với các thiết bị khác, miễn là đầu cuối của đường đo bộ nạp tương thích.

Cảm biến được cấp nguồn từ hệ thống an toàn thực chất với điện áp 12V. Giá trị đo được xử lý và truyền ra đầu ra tương tự với tín hiệu trong khoảng 0,4 - 2V. Ngoài ra, khi điều chỉnh giá trị tương tự, thiết bị có thể hoạt động ở chế độ truyền dữ liệu số nối tiếp. Trong chế độ này, cảm biến có thể gửi số sê-ri cùng các thông tin chẩn đoán khác thông qua trạm CSA-1 hoặc CSA-2.

Cảm biến CSNO-2 thuộc loại thiết bị M1, cho phép sử dụng trong tất cả các mỏ hầm lò có nguy cơ cháy nổ do khí metan hoặc bụi than.

CÔNG NGHIỆP

• Mining (Công nghiệp mỏ)

• Oil & Gas (Dầu khí)

• Chemical (Hóa chất, hóa dầu)

Model: CSH-2
Hãng: Haso – Ba lan

- Dải đo:

• 0,1% H₂ với phạm vi đo từ 0 đến 0,100% H₂ (0÷1000 ppm H₂)

• 1% H₂ với phạm vi đo từ 0 đến 1,000% H₂ (0÷10000 ppm H₂)

• 4% H₂ với phạm vi đo từ 0 đến 4,000% H₂ = 100% DGW (0÷40000 ppm H₂)

- Phương pháp đo: Liên tục

- Thời gian phản hồi: ≤ 40s - 110s (tùy theo phiên bản)

- Cấp bảo vệ vỏ: IP54

- Chứng nhận kiểm định: KDB 13 ATEX 0052

- Dấu chứng nhận phòng nổ:

• I M1 Ex ia I

• II 2G Ex ia IIC T4

Mô tả

Cảm biến đo khí Hydro (H2) – mã CSH-2 là thiết bị cố định, chuyên dùng để đo nồng độ hydro trong môi trường có nguy cơ cháy nổ, đặc biệt trong các mỏ than dưới lòng đất. Thiết bị này có thể kết nối với trạm trung tâm telemetric CST-40, CST-40A hoặc CST-40C thông qua trạm tương tự CSA-1 và CSA-2. Ngoài ra, nó cũng có thể hoạt động cùng các thiết bị khác với điều kiện đầu cuối của đường truyền tương thích.

Cảm biến CSH-2 đo hàm lượng hydro trong không khí với các mức 0,1% H2, 1% H2 và 4% H2 (tùy theo phiên bản). Thiết bị sử dụng nguồn điện an toàn nội tại với điện áp 12V. Dữ liệu đo được xử lý và truyền đến đầu ra tương tự với tín hiệu từ 0,4V đến 2V. Bên cạnh đó, bằng cách điều chỉnh tín hiệu đầu ra, thiết bị có thể hoạt động ở chế độ truyền dữ liệu kỹ thuật số nối tiếp. Khi hoạt động ở chế độ kỹ thuật số, cảm biến có thể gửi thông tin như số sê-ri và dữ liệu chẩn đoán thông qua trạm CSA-1 hoặc CSA-2.

CSH-2 thuộc loại thiết bị M1, cho phép sử dụng trong tất cả các mỏ dưới lòng đất có nguy cơ cháy nổ do khí mê-tan hoặc bụi than.

CÔNG NGHIỆP

• Mining (Công nghiệp mỏ)

• Oil & Gas (Dầu khí)

• Chemical (Hóa chất, hóa dầu)...

 Cảm biến tích hợp trong hệ thống giám sát
