CẢM BIẾN ĐO TỐC ĐỘ GIÓ PHÒNG NỔ CSV-5 | HÃNG: HASO - POLAND
Đáp ứng tiêu chuẩn phòng nổ IM1 Ex ia I (Mining) và Zone 0 (IIB) sử dụng trong công nghiệp
MÔ TẢ

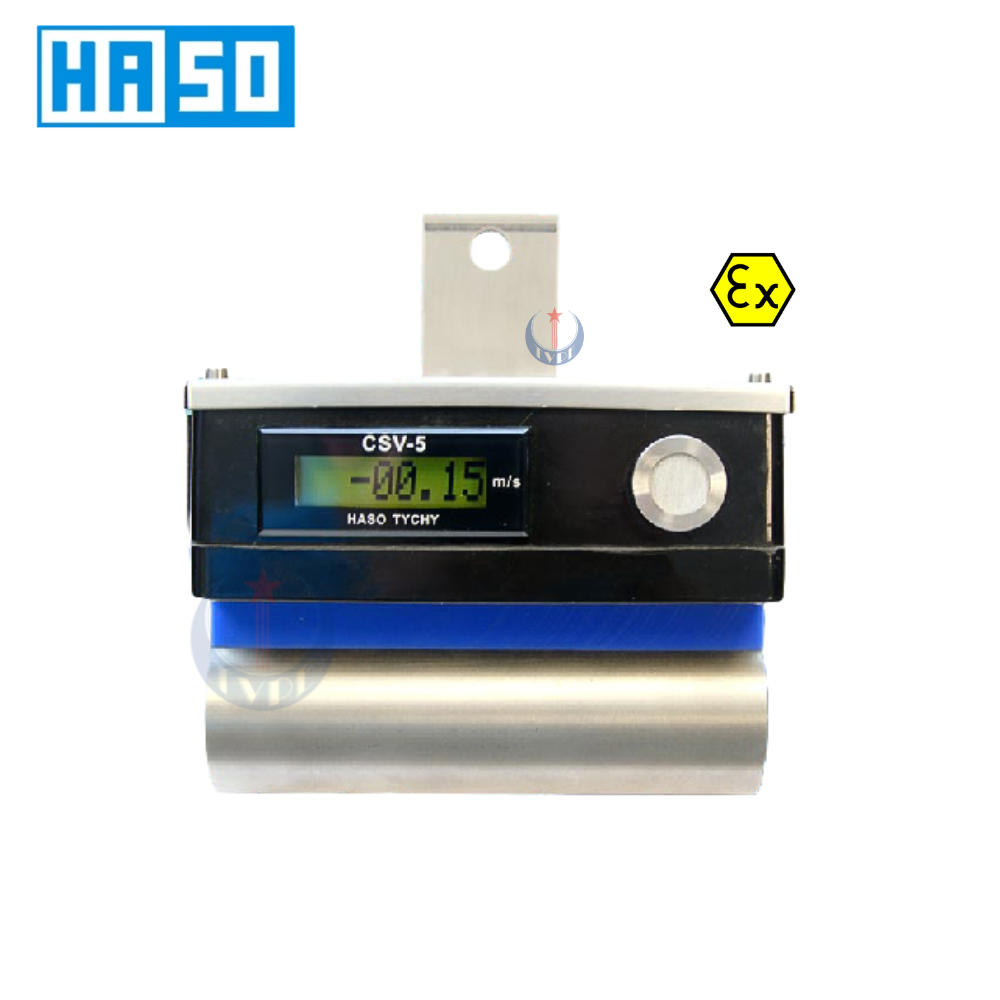

Cảm biến đo tốc độ gió phòng nổ CSV-5 là một thiết bị lắp cố định được sử dụng để đo tốc độ và xác định hướng của luồng không khí. Phần tử đo là bộ biến đổi nhiệt. Ngoài ra, thiết bị tích hợp thêm chức năng đo nhiệt độ và độ ẩm. CSV-5 được thiết kế để sử dụng trong các mỏ dưới lòng đất hoặc các công trình ngầm. Nó cũng có thể được sử dụng trong các nhà máy công nghiệp, những nơi cần thiết kiểm soát luồng không khí. CSV-5 tương thích với các trạm trung tâm giám sát từ xa loại CST-40 (A) và CST-40C kết nối thông qua đường truyền tín hiệu hoặc qua bộ thu thập dữ liệu CSA-1 hoặc CSA-2. Nó cũng có thể tương thích với các thiết bị hoặc hệ thống khác.
Phần lớn các đầu đo tốc độ gió hiện nay vẫn đang dùng công nghệ đo bằng cánh quạt rất dễ bị ảnh hưởng bởi các yếu tố môi trường như độ ẩm, hàm lượng bụi...
- Không khí có hàm lượng bụi cao trong hầm lò kết hợp với hơi ẩm sẽ tích tụ trên cánh quạt làm suy hao tốc độ quay dẫn đến kết quả đo không chính xác.
- Trục cánh quạt quay liên tục trong môi trường có độ ẩm và hàm lượng bụi cao không tránh khỏi sự mài mòn.
- Cảm biến cánh quạt có thêm nhược điểm là không thể đo được tốc độ gió thấp.
Đáp ứng nhu cầu đo tốc độ gió có tốc độ thấp đặc biệt là các vị trí đo có hàm lượng bụi, độ ẩm cao (các gương lò cục bộ, đầu lò chợ...). Đồng thời nâng cao độ chính xác, giảm thiểu gần như tuyệt đối sự ảnh hưởng của các yếu tố môi trường: độ ẩm, hàm lượng bụi, nhiệt độ môi trường, Hãng Haso-Balan đã cho ra đời sản phẩm:
Đầu đo gió không sử dụng cánh quạt mã hiệu CSV-5
Ngoài chức năng đo tốc độ gió, đầu đo còn tích hợp cảm biến đo nhiệt độ, độ ẩm của không khí, cho kết quả đồng thời ba thông số trên cùng một kênh đo, kết quả đo được báo về hệ thống trung tâm và có thể quan sát trực tiếp trên màn hình thiết bị.
Để giảm chi phí cho đơn vị đang sử dụng hệ thống quan trắc khí mỏ không phải của hãng Haso, nhà sản xuất đã phát triển thiết bị để đảm bảo đồng bộ với các tủ điều khiển trung tâm khác như KSP-2, KSP-2C...
THÔNG SỐ KỸ THUẬT
[1] Giao tiếp với trạm trung tâm CST-40
- Nguồn cấp an toàn tia lửa: 27~40mA
- Chế độ truyền: số hóa, 2 dây
- Khoảng cách truyền xa tối đa: 10km
[2] Giao tiếp với bộ điều khiển CSA
- Nguồn cấp: 8~15VDC | dòng tiêu thụ 7mA
- Chế độ truyền: 0,4 ÷ 2 V (điện áp) hoặc số hóa (digital)
- Đường truyền tối đa: 2km
[3] Dải đo: ± (0,1 ÷ 10) m/s
[4] Sai số phép đo: ± 2 %
[5] Độ phân giải: 0,1 m/s
[6] Thời gian cho kết quả đo t90: ≤2 giây
[7] Phương thức đo: liên tục
[8] Vị trí và hướng lắp đặt: song song với luồng gió
[9] Điều kiện làm việc
- Nhiệt độ môi trường: -10 ÷ 40°C
- Độ ẩm: 0% đến 95% không đọng sương
[10] Chuyển mạch UW: kiểu đi ốt tiếp xúc
[11] Kích thước (không gồm đầu nối và bộ gá lắp): 161 x 113 x 78 mm
[12] Trọng lượng: 1,3 kg
[13] Cấp bảo vệ vỏ máy: IP54
[14] Cấp phòng nổ ATEX: IM1 Ex ia I, II 2G Ex ia IIB T4 theo KDB 11 ATEX 097
SƠ ĐỒ TÍCH HỢP TRONG HỆ THỐNG GIÁM SÁT
