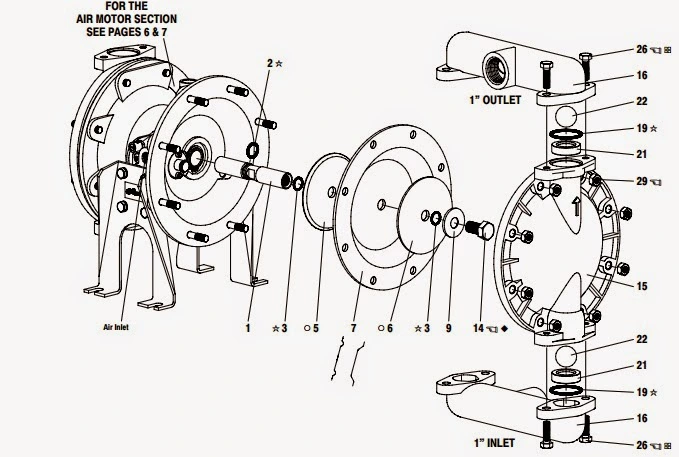

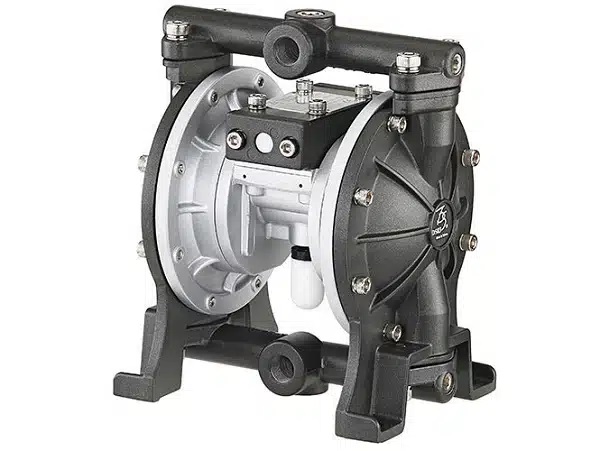

Kết cấu cơ học – Nền tảng tạo nên nguyên lý bơm màng khí nén

Để hình dung được nguyên lý bơm màng khí nén , trước hết chúng ta cần hiểu rõ cấu trúc đối xứng song song của thiết bị. Một chiếc bơm màng khí nén được chia làm hai phần tách biệt: Khoang khí (Air Side) và Khoang chất lỏng (Fluid Side), được ngăn cách bởi hai màng bơm ở hai bên.

Các bộ phận tham gia trực tiếp vào nguyên lý hoạt động bao gồm:

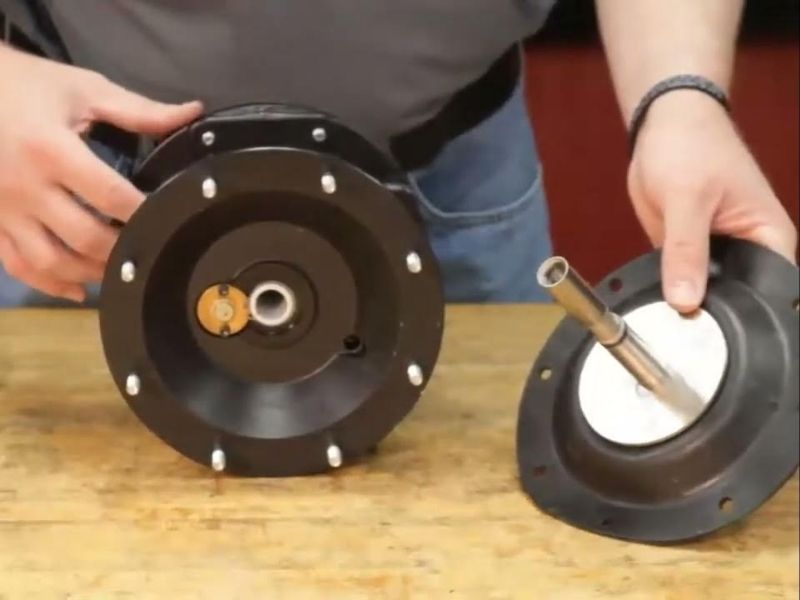

• Trục nối trung tâm (Connecting Rod): Thanh kim loại cứng kết nối màng bơm bên trái và màng bơm bên phải. Trục này đảm bảo khi màng bơm bên này bị đẩy ra, màng bơm bên kia bắt buộc phải bị kéo lùi về theo một tỉ lệ hành trình 1:1.

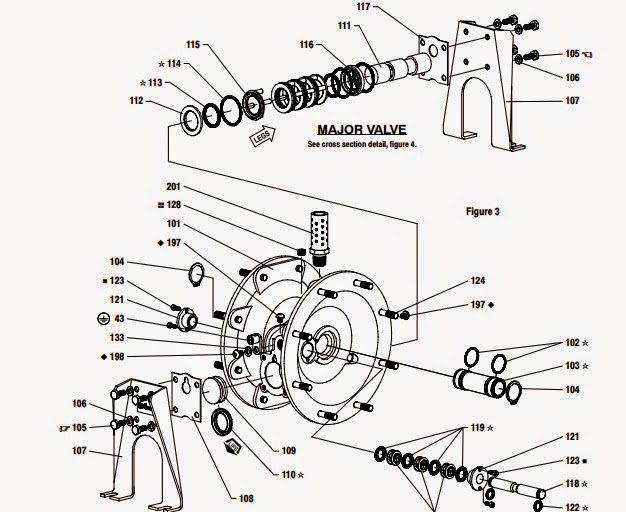

• Bộ chia khí trung tâm (Air Valve): Đây là cơ cấu phân phối khí, hoạt động như một công tắc tự động điều hướng dòng khí nén cấp vào khoang khí bên trái hoặc bên phải.

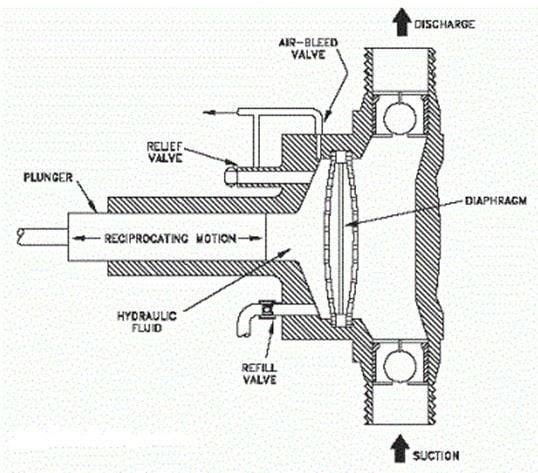

• Hệ thống 4 van bi một chiều: Gồm 2 van bi nạp (đặt ở phía dưới buồng bơm) và 2 van bi xả (đặt ở phía trên buồng bơm). Các viên bi này sẽ tự động nhấc lên hoặc hạ xuống dựa hoàn toàn vào sự chênh lệch áp suất chân không hoặc áp suất dương trong buồng.

>>> Đọc thêm: Bơm màng khí nén là gì? Ứng dụng và lý do doanh nghiệp nên lựa chọn

Phân tích chi tiết nguyên lý bơm màng khí nén

Nguyên lý bơm màng khí nén là một chu trình khép kín luân phiên, chuyển đổi liên tục giữa hai giai đoạn: Hút chân không và Nén đẩy tích cực. Khí nén đi vào bơm sẽ kích hoạt hai chu trình đối nghịch xảy ra đồng thời ở hai buồng bơm:

Chu trình 1: Khoang trái ĐẨY – Khoang phải HÚT

1. Cơ chế khoang khí: Bộ chia khí điều hướng dòng khí nén áp lực cao đi vào khoang khí phía bên trái.

2. Hành trình đẩy (Khoang trái): Áp lực khí nén tăng lên đột ngột, ép màng bơm bên trái dịch chuyển hướng ra ngoài (về phía xa tâm bơm). Hành động này làm thể tích của khoang chất lỏng bên trái giảm xuống, áp suất tăng cao đột biến:

• Áp suất dương này ép van bi nạp phía dưới bên trái đóng chặt vào đế bi, ngăn chất lỏng chảy ngược về đường ống hút.

• Đồng thời, áp suất đẩy van bi xả phía trên bên trái mở ra, tống toàn bộ chất lỏng trong buồng ra ngoài đường ống xả.

3. Hành trình hút (Khoang phải): Khi màng bơm bên trái dịch chuyển sang trái, thông qua trục nối trung tâm, nó kéo màng bơm bên phải dịch chuyển tịnh tiến sang trái (hướng về phía tâm bơm). Hành động này làm thể tích khoang chất lỏng bên phải tăng lên, áp suất giảm mạnh tạo ra một vùng chân không:

• Lực hút chân không kéo van bi xả phía trên bên phải đóng sập xuống, chặn không cho chất lỏng từ đường xả chảy ngược vào buồng.

• Ngược lại, nó hút van bi nạp phía dưới bên phải nhấc lên, kéo lượng chất lỏng mới từ bể chứa vào đầy khoang phải.

Chu trình 2: Khoang trái HÚT – Khoang phải ĐẨY

1. Cơ chế đổi hướng khí: Khi trục nối tâm đi hết hành trình sang trái, cụm van điều hướng khí sẽ tự động đảo chiều (ngắt và xả khí ở khoang trái, lập tức nạp khí nén mới vào khoang khí phía bên phải).

2. Hành trình đẩy (Khoang phải): Khí nén ép màng bơm bên phải dịch chuyển ra ngoài. Thể tích khoang chất lỏng bên phải giảm, van bi nạp dưới đóng, van bi xả trên mở, đẩy lượng chất lỏng vừa hút ở chu trình trước lên đường ống xả.

3. Hành trình hút (Khoang trái): Trục nối kéo màng bơm bên trái dịch chuyển lùi về phía tâm. Khoang chất lỏng bên trái lúc này chuyển sang trạng thái chân không, van bi xả trên đóng chặt, van bi nạp dưới mở ra để hút lượng chất lỏng mới vào buồng.

Tóm lại: Chu trình 1 và Chu trình 2 lặp đi lặp lại luân phiên tạo thành một dòng chảy chất lỏng tuần hoàn, liên tục ở đầu ra của máy bơm. Tốc độ chuyển động tịnh tiến của màng phụ thuộc hoàn toàn vào lưu lượng và áp suất khí nén cấp vào hệ thống.

Bản chất kỹ thuật độc đáo từ nguyên lý hoạt động bằng khí nén

Chính nguyên lý hoạt động máy bơm màng khí (vận hành tĩnh, chuyển động tịnh tiến và không dùng phớt trục) đã mang lại cho dòng thiết bị này những đặc tính kỹ thuật vượt trội, giải quyết được những hạn chế lớn của bơm động cơ điện:

• Cơ chế tự ngắt khi quá áp tự động: Khi áp suất trên đường ống xả chất lỏng bằng hoặc lớn hơn áp suất khí nén cấp vào bơm (ví dụ: khi bạn khóa van đầu ra hoặc đường ống bị nghẹt), lực đẩy ngược của chất lỏng sẽ cân bằng với lực ép của khí nén. Lúc này, màng bơm sẽ dừng tịnh tiến, máy bơm tự động dừng hoạt động mà không sinh nhiệt, không gây quá tải hay hỏng hóc hệ thống. Khi van xả được mở ra, bơm sẽ tự động vận hành trở lại.

• Nguyên lý Sealless (Không phớt cơ khí): Các dòng bơm truyền thống thường bị rò rỉ tại vị trí phớt trục quay. Bơm màng khí nén cô lập hoàn toàn chất lỏng trong buồng chứa bằng màng bơm tĩnh, loại bỏ 100% nguy cơ rò rỉ. Điều này biến nó thành thiết bị bắt buộc cho các môi chất độc hại, axit hoặc chất lỏng yêu cầu độ sạch tuyệt đối.

• Khả năng tự mồi (Self-priming) từ trạng thái khô: Sự chuyển động tịnh tiến của hai màng bơm tạo ra lực hút chân không rất lớn ($100\%$ cơ học). Do đó, ngay cả khi trong buồng bơm và đường ống hút hoàn toàn là không khí, bơm vẫn có thể tự hút và đẩy khí ra ngoài để kéo chất lỏng từ dưới sâu lên mà không cần đổ nước mồi.

Ứng dụng thực hành: "Bắt bệnh" máy bơm dựa trên nguyên lý áp suất

Khi máy bơm màng khí nén gặp sự cố, đội ngũ kỹ thuật có thể dễ dàng tìm ra nguyên nhân bằng cách tư duy logic dựa trên nguyên lý thay đổi áp suất và cơ chế đóng/mở của van bi:

Lỗi 1: Bơm vẫn chạy (có tiếng chu kỳ xả khí) nhưng chất lỏng không lên

• Phân tích theo nguyên lý: Máy bơm không lên chất lỏng nghĩa là buồng chứa không tạo ra được lực hút chân không để mở van bi nạp phía dưới.

• Nguyên nhân: * Màng bơm bị rách hoặc thủng: Khí nén bị lọt từ khoang khí sang khoang chất lỏng, triệt tiêu hoàn toàn vùng chân không.

• Hở hoặc mòn van bi một chiều: Viên bi hoặc đế bi bị mòn khuyết, hoặc dính tạp chất cứng làm van không thể đóng khít. Khi màng bơm lùi lại để hút, không khí hoặc chất lỏng từ đường xả bị kéo ngược trở về, khiến áp suất trong buồng không giảm xuống được để hút chất lỏng từ dưới lên.

• Hở đường ống hút đầu vào: Không khí bên ngoài lọt vào làm mất môi trường chân không.

Lỗi 2: Dòng chảy đầu ra bị yếu, giật cục hoặc chu kỳ bơm bị chậm

• Phân tích theo nguyên lý: Lực đẩy tịnh tiến của màng bị suy giảm hoặc tốc độ đảo chiều của van chia khí bị gián đoạn.

• Nguyên nhân:

• Áp suất hoặc lưu lượng khí nén cấp vào bơm không đủ tiêu chuẩn kỹ thuật.

• Van chia khí trung tâm bị kẹt: Do nguồn khí nén bị nhiễm bẩn, dính nước hoặc bị đóng băng (hiện tượng kết băng do khí nén giãn nở sinh lạnh), làm cản trở hành trình chuyển động của van điều hướng khí.

Kết luận và khuyến nghị từ chuyên gia TVPE

Nguyên lý hoạt động máy bơm màng khí nén tuy đơn giản nhưng cực kỳ tối ưu và hiệu quả. Để thiết bị vận hành đạt hiệu suất cao nhất và kéo dài tuổi thọ màng bơm, doanh nghiệp cần đặc biệt lưu ý đến chất lượng nguồn khí nén cấp vào (bắt buộc phải sạch, khô và ổn định áp suất thông qua bộ lọc điều áp FRL).
