Sào thao tác loại lồng rút- Loại ZB
Model: Type ZB
Hãng: Hasegawa - Nhật Bản
- Sào thao tác loại lồng rút siết chặt bằng lực nén cho đường dây truyền tải điện – Model ZB
- Điện áp áp dụng: 77kV - 154kV
- Đầu kim loại: MA121-B
MÔ TẢ
Sào thao tác loại lồng rút - Loại ZB là thiết bị không thể thiếu trong công tác vận hành và bảo dưỡng hệ thống điện cao thế, đặc biệt phù hợp với điện áp từ 77kV đến 154kV. Với thiết kế dạng ống lồng có thể thu gọn và cơ cấu siết chặt bằng lực nén, sản phẩm mang lại khả năng thao tác linh hoạt, an toàn và hiệu quả cao mà không cần tiếp xúc trực tiếp với các phần tử mang điện.
Tính năng
- Đảm bảo an toàn tối đa: Sào được sản xuất từ vật liệu cách điện cao cấp như sợi thủy tinh cách điện, chịu lực và chống rò điện hiệu quả, giúp người vận hành an tâm làm việc trên hệ thống điện cao thế.
- Thiết kế ống lồng tiện lợi: Cấu trúc ống lồng rút gọn giúp dễ dàng điều chỉnh chiều dài thao tác theo từng yêu cầu cụ thể, đồng thời thuận tiện cho việc vận chuyển và lưu kho.
- Thao tác nhanh chóng, chính xác: Tích hợp đầu kết nối kim loại chắc chắn và dây tiếp địa linh hoạt, cho phép thực hiện các thao tác đấu nối, kiểm tra hoặc ngắt điện một cách dễ dàng và chính xác.
- Phù hợp với nhiều cấp điện áp: Sản phẩm có nhiều lựa chọn gồm các model Z1 (275kV), Z2 (154kV), và Z3 (77kV), đáp ứng nhu cầu sử dụng đa dạng trong các hệ thống truyền tải điện.
- Gọn nhẹ, dễ sử dụng: Thiết kế tối ưu về trọng lượng giúp giảm mệt mỏi cho người sử dụng trong quá trình thao tác liên tục hoặc ở độ cao.

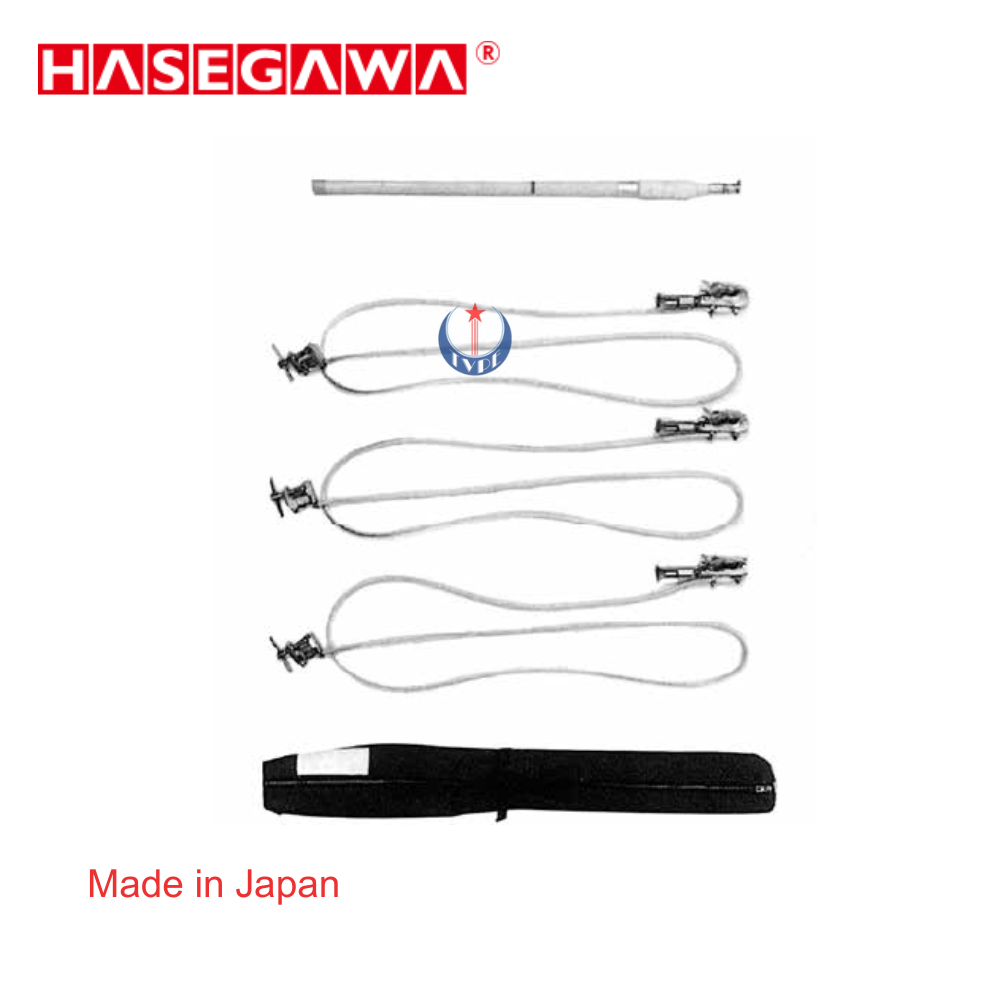

Cấu hình bộ thiết bị tiêu chuẩn gồm:
- 03 bộ thanh vận hành, mỗi bộ bao gồm:
- Đầu nối
- Dây tiếp địa
- Phụ kiện kim loại tiếp địa
- Túi đựng thiết bị: 1 túi

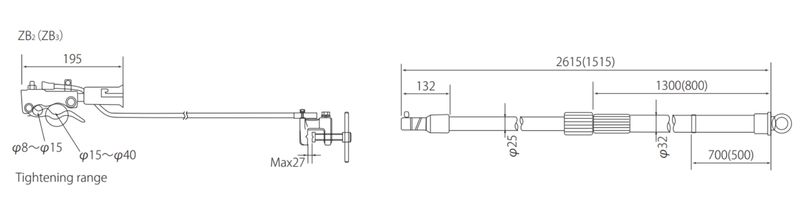

Thông số kỹ thuật
Đầu tiếp địa kim loại SA107-C – Sào cách điện: Ống epoxy
Loại |
Điện áp sử dụng |
Đầu kim loại |
Dây tiếp địa |
Chiều dài khi kéo dài |
Khi thu gọn |
Số điểm kết nối |
Túi đựng thiết bị |
Trọng lượng (bao gồm nội dung & túi) |
ZB2 |
154kV |
MA121-B (Rãnh: 5.5mm) |
22mm² × 4m |
2.6m |
1.4m |
2 |
Dùng cho 3 pha (1800 × 120mm) |
9.3kg |
ZB3 |
77kV |
- |
22mm² × 3m |
1.5m |
0.9m |
2 |
Dùng cho 3 pha (1200 × 120mm) |
7.8kg |
