Model: CSM-1R
Hãng: Haso – Ba lan
MÔ TẢ
Đầu đo khí metan CSM-1R là thiết bị cố định được thiết kế để đo nồng độ khí metan trong các ống thoát khí tại các mỏ than hầm lò. Thiết bị này kết nối trực tiếp với các trạm trung tâm đo từ xa như CST-40(A), CST-40C để gửi và truyền dữ liệu. Ngoài ra, CSM-1 cũng có thể tích hợp với các hệ thống đo lường khác nếu đảm bảo tương thích với các thông số kỹ thuật.
CSM-1 có dải đo rộng từ 0 - 100% CH₄, đi kèm hai đầu ra (UW) để điều khiển thiết bị đóng ngắt nguồn điện khi nồng độ khí vượt quá ngưỡng cảnh báo đặt trước. Ngoài ra, thiết bị có thể được tùy chọn tích hợp thêm cảm biến nhiệt độ để giám sát môi trường xung quanh.
Để đảm bảo hoạt động liên tục, CSM-1 được trang bị pin dự phòng, cung cấp nguồn điện tự động khi mất điện lưới. Thiết bị kết nối với trạm trung tâm qua đường truyền kỹ thuật số và có thể được hiệu chuẩn bằng bộ chuẩn tín hiệu cầm tay KR-2 thông qua kết nối vô tuyến.
Là một thiết bị vi xử lý, CSM-1 hoạt động độc lập với khả năng đo lường, điều khiển và truyền tín hiệu. Chức năng chính của thiết bị bao gồm đo liên tục nồng độ khí metan, so sánh với ngưỡng cảnh báo đặt trước, và điều khiển các tiếp điểm đóng ngắt (rơ-le điện tử) để đảm bảo an toàn vận hành trong môi trường mỏ hầm lò.
Vì sao nên chọn sản phẩm của Haso?
- HASO S.C., thành lập năm 1990, chuyên phát triển và sản xuất các hệ thống tiên tiến và thiết bị đo từ xa trong các lĩnh vực khai thác mỏ, tự động hóa công nghiệp, giám sát, trực quan hóa và kiểm soát. Mục tiêu chính của công ty là nâng cao hiệu suất thiết bị, giảm chi phí vận hành và tăng cường an toàn.
- Là nhà sản xuất hàng đầu về hệ thống an ninh và thiết bị hợp tác, HASO luôn tập trung vào đổi mới và nâng cấp sản phẩm, đồng thời đầu tư vào công nghệ tiên tiến. Công ty áp dụng cách tiếp cận linh hoạt theo từng khách hàng để đáp ứng nhu cầu thực tế, đồng thời hợp tác với các tập đoàn lớn trên thế giới để tiếp cận các giải pháp công nghệ hiện đại.
- Tất cả thiết bị của HASO dành cho mỏ ngầm đều đạt chứng nhận kiểm tra loại EC (ATEX), trong khi các hệ thống an toàn của công ty được Chủ tịch Cơ quan Khai thác Nhà nước cấp phép.
- Để đảm bảo chất lượng, tuân thủ quy tắc an toàn và tối ưu hóa tổ chức công việc, HASO đã triển khai Hệ thống Quản lý Tích hợp, đáp ứng các tiêu chuẩn PN-EN ISO 9001:2009 (Quản lý Chất lượng) và PN-N-18001:2004 (An toàn & Sức khỏe Nghề nghiệp). Ngoài ra, công ty còn sở hữu Thông báo Đảm bảo Chất lượng số GIG 12 ATEXQ 052 do Viện Khai thác Trung ương cấp.
CÔNG NGHIỆP
• Mining (Công nghiệp mỏ)
• Oil & Gas (Dầu khí)
• Chemical (Hóa chất, hóa dầu)
THÔNG SỐ KỸ THUẬT
[1] Dải đo: 0-100% CH₄ (phương pháp đo dẫn điện)
[2] Phương pháp đo: Liên tục
[3] Thời gian phản hồi: ≤ 15 giây
[4] Cấp bảo vệ vỏ: IP54
[5] Chứng nhận kiểm định: KDB 06 ATEX 428
[6] Ký hiệu chống cháy nổ: I M1 Ex ia I

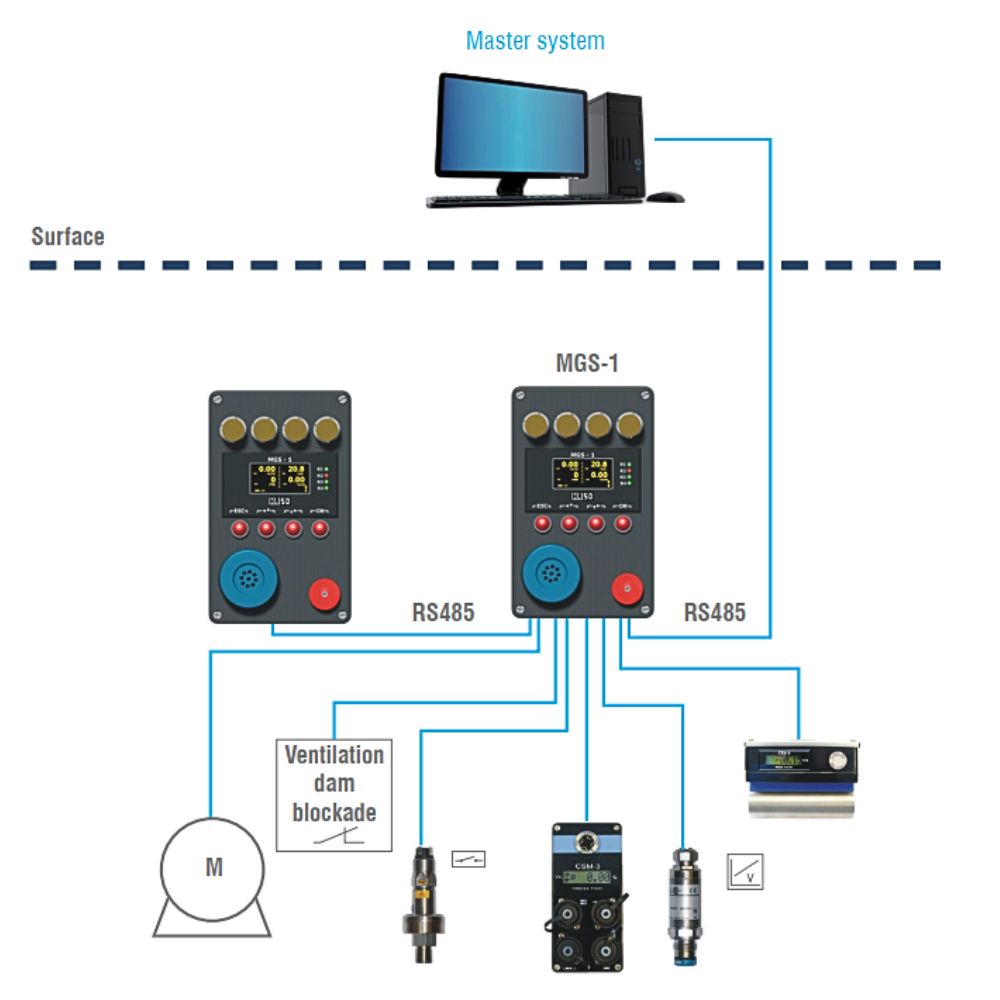

Sơ đồ tích hợp trong hệ thống giám sát
