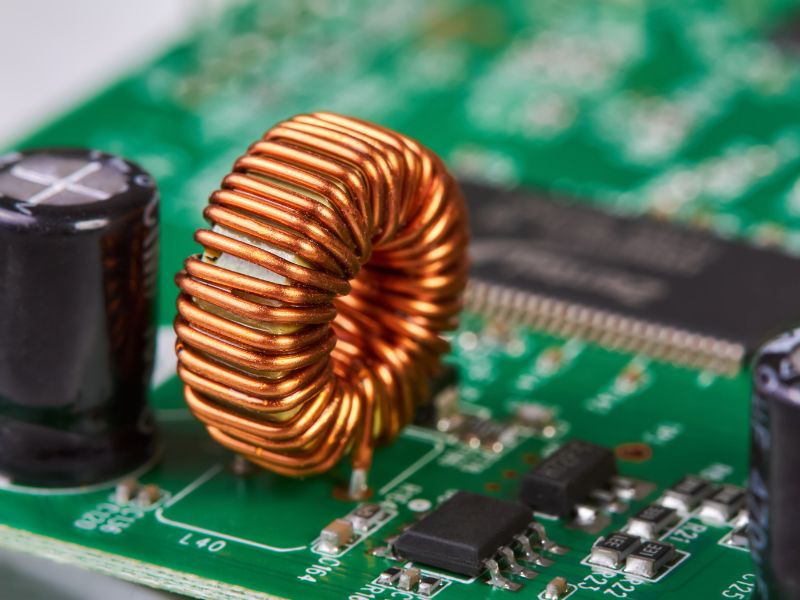

Cuộn cảm là gì?

- Cuộn cảm, hay còn gọi là cuộn từ cảm, là một linh kiện điện tử thụ động quan trọng, được hình thành từ nhiều vòng dây quấn quanh một cuộn dây. Khi có dòng điện chạy qua, cuộn cảm sẽ sinh ra một từ trường xung quanh nó. Đơn vị đo độ tự cảm của cuộn cảm là Henry (H), ký hiệu là L.

- Lõi bên trong cuộn cảm có thể là không khí, hoặc được làm từ các vật liệu như sắt hoặc nam châm để tăng cường độ tự cảm. Độ mạnh yếu của từ trường mà cuộn cảm tạo ra phụ thuộc vào số vòng quấn, kích thước và loại lõi sử dụng. Cuộn cảm thường được ứng dụng trong các mạch điện để lọc tín hiệu, lưu trữ năng lượng và điều chỉnh tần số, giúp cải thiện hiệu suất của các thiết bị điện tử.

- Ngoài ra, cuộn cảm còn đóng vai trò quan trọng trong các ứng dụng công nghiệp như biến tần, bộ điều khiển và nhiều hệ thống điện khác. Với khả năng lưu trữ năng lượng dưới dạng từ trường, cuộn cảm là một phần không thể thiếu trong thiết kế mạch điện và là cơ sở cho nhiều công nghệ hiện đại ngày nay.

Cấu tạo và nguyên lý hoạt động của cuộn cảm

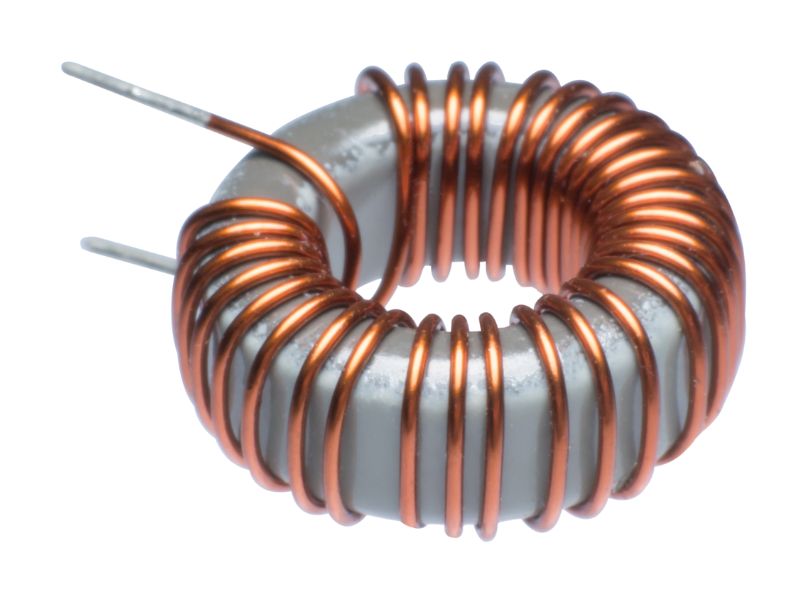

Cấu tạo cuộn cảm

Cuộn cảm là một linh kiện điện tử thụ động, có cấu tạo chính gồm ba thành phần cơ bản: lõi, dây quấn và lớp cách điện.

• Lõi: Lõi của cuộn cảm thường được làm từ vật liệu từ tính như sắt hoặc ferrite, nhằm tăng cường độ tự cảm và dẫn hướng từ trường. Hình dạng của lõi có thể là hình trụ, hình chữ nhật hoặc mặt cắt ngang hình vuông, tùy thuộc vào yêu cầu kỹ thuật của ứng dụng.

• Dây quấn: Dây quấn thường là dây đồng tráng men, giúp tăng khả năng dẫn điện và bảo vệ khỏi oxi hóa. Dây quấn có thể được tạo thành nhiều hình dạng khác nhau, bao gồm hình tròn và hình chữ nhật, để tối ưu hóa hiệu suất. Số lượng vòng quấn cũng ảnh hưởng đến độ tự cảm của cuộn.

• Lớp cách điện: Dây quấn được phủ một lớp vật liệu cách điện, thường là polyme, nhằm ngăn ngừa đoản mạch và các sự cố khác. Lớp cách điện này bảo vệ các dây quấn khỏi sự tiếp xúc không mong muốn, đảm bảo an toàn trong quá trình hoạt động.

Nguyên lý hoạt động của cuộn cảm

- Cuộn cảm hoạt động dựa trên nguyên lý cảm ứng điện từ, và cách nó tương tác với dòng điện một chiều (DC) và dòng điện xoay chiều (AC) có những điểm khác biệt quan trọng. Đối với dòng điện một chiều, khi dòng điện chạy qua cuộn dây, nó tạo ra một từ trường ổn định với cường độ và chiều không đổi. Trong trường hợp này, cuộn dây có thể coi như một điện trở với điện kháng gần bằng không, dẫn đến việc cuộn dây hoạt động như một mạch đoản.

- Ngược lại, khi cuộn dây được kết nối với dòng điện xoay chiều, từ trường tạo ra sẽ biến thiên theo tần số dòng điện. Sự thay đổi này tạo ra một điện trường biến thiên, luôn vuông góc với từ trường. Cảm kháng của cuộn dây phụ thuộc vào tần số của dòng điện xoay chiều: càng cao tần số, cảm kháng càng lớn. Điều này có nghĩa là cuộn cảm có khả năng "cản trở" dòng điện xoay chiều hơn so với dòng điện một chiều.

Các loại cuộn cảm phổ biến hiện nay

Cuộn cảm hiện nay được phân loại thành nhiều loại khác nhau, chủ yếu dựa trên cấu tạo và công dụng. Ba loại chính bao gồm:

• Cuộn cảm âm tần: Dùng cho các ứng dụng tần số thấp.

• Cuộn cảm trung tần: Thích hợp cho tần số trung bình, thường thấy trong thiết bị truyền thông.

• Cuộn cảm cao tần: Sử dụng cho tần số cao, như trong thiết bị không dây.

Ngoài ra, cuộn cảm còn được phân loại theo hình dạng và cấu tạo, như cuộn cảm lõi không khí, lõi ferrite, và cuộn cảm có nhiều lớp. Mỗi loại cuộn cảm phục vụ cho các ứng dụng khác nhau trong mạch điện tử, từ bộ lọc nhiễu đến các thiết bị truyền thông.

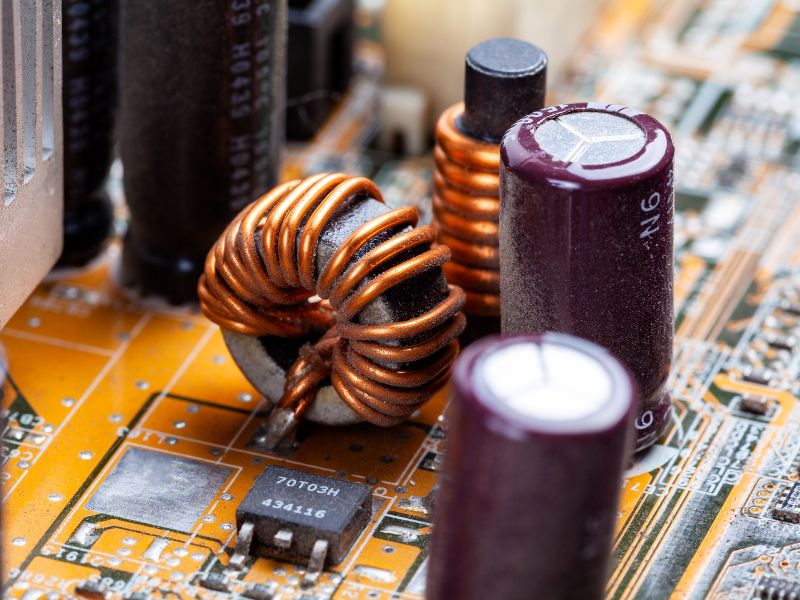

Công dụng của cuộn cảm

Cuộn cảm đóng vai trò quan trọng trong các mạch điện tử với nhiều chức năng hữu ích. Dưới đây là công dụng của cuộn cảm:

• Một trong những công dụng chính của cuộn cảm là chặn dòng điện cao tần, giúp phân tách các tín hiệu chứa tần số khác nhau trong bộ lọc điện tử. Điều này rất cần thiết trong các ứng dụng như lọc nhiễu và cải thiện chất lượng tín hiệu.

• Ngoài ra, cuộn cảm thường được mắc nối tiếp hoặc song song với tụ điện để tạo thành mạch cộng hưởng. Mạch này được sử dụng trong các thiết bị như tivi và radio để điều chỉnh tần số, giúp bắt sóng và nhận tín hiệu một cách hiệu quả.

• Một công dụng khác của cuộn cảm là chặn dòng điện xoay chiều trong khi vẫn cho phép dòng điện một chiều đi qua. Điều này làm cho cuộn cảm trở thành một linh kiện quan trọng trong các mạch nguồn, nơi nó giúp ổn định và điều chỉnh dòng điện, bảo vệ các thiết bị khỏi các biến động không mong muốn.

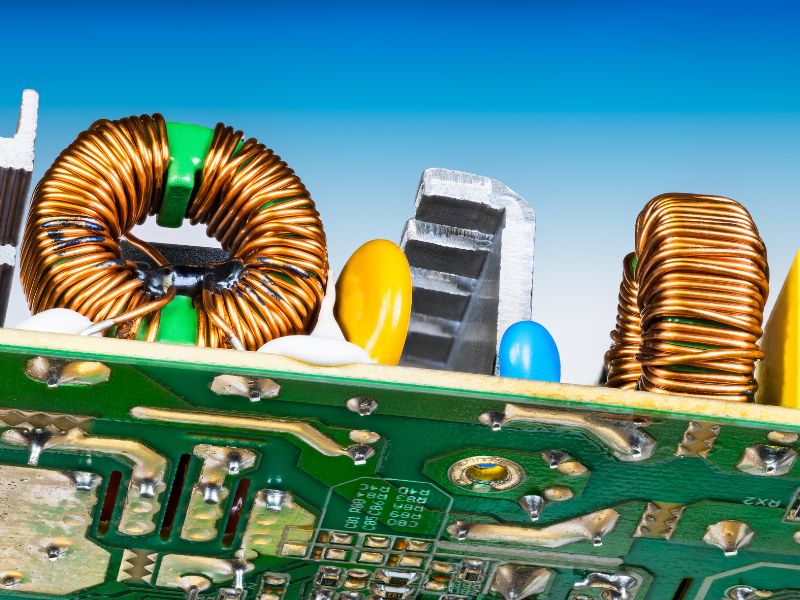

Ứng dụng của cuộn cảm trong công nghiệp

Dưới đây là một số công dụng phổ biến của cuộn cảm:

• Nam châm điện: Cuộn cảm tạo ra từ trường khi có dòng điện chạy qua. Khi kết hợp với lõi thép bên ngoài, nó có khả năng hút các kim loại khác, trở thành ứng dụng đơn giản và hiệu quả.

• Rơ le điện tử: Cuộn cảm trong rơ le hoạt động như một công tắc điện, tạo ra từ trường khi được cấp điện. Điều này cho phép rơ le điều khiển dòng điện trong mạch.

• Loa: Trong loa, cuộn cảm kết hợp với nam châm hình trụ tạo ra từ trường mạnh. Cuộn cảm được kết nối với màng loa, giúp cho nó dao động ra vào dễ dàng, tạo ra âm thanh.

• Micro: Micro có cấu tạo tương tự như loa, nhưng với cuộn cảm có dây lớn hơn. Điều này giúp tăng trở kháng của micro, tạo ra âm thanh khác nhau và cải thiện chất lượng ghi âm.

Ngoài ra, cuộn cảm còn được sử dụng trong động cơ, thiết bị cơ điện, và nhiều lĩnh vực khác. Việc lựa chọn loại cuộn cảm phù hợp giúp tối ưu hóa hiệu suất cho từng công việc cụ thể.

Kết luận

- Cuộn cảm, với vai trò là một linh kiện điện tử thụ động, đóng góp không nhỏ vào hoạt động của các mạch điện và thiết bị điện tử. Mặc dù cuộn cảm không liên quan trực tiếp đến những sản phẩm máy móc công nghiệp như thiết bị khí nén hay thiết bị phòng nổ, nhưng việc hiểu biết về chúng giúp chúng ta có cái nhìn sâu sắc hơn về kỹ thuật và các linh kiện trong các thiết bị điều khiển. Sự hiểu biết này không chỉ nâng cao kiến thức cá nhân mà còn hỗ trợ trong việc tối ưu hóa các giải pháp kỹ thuật trong ngành công nghiệp.
