Model: AR911
Hãng: Aplisens - Ba Lan
Mô tả

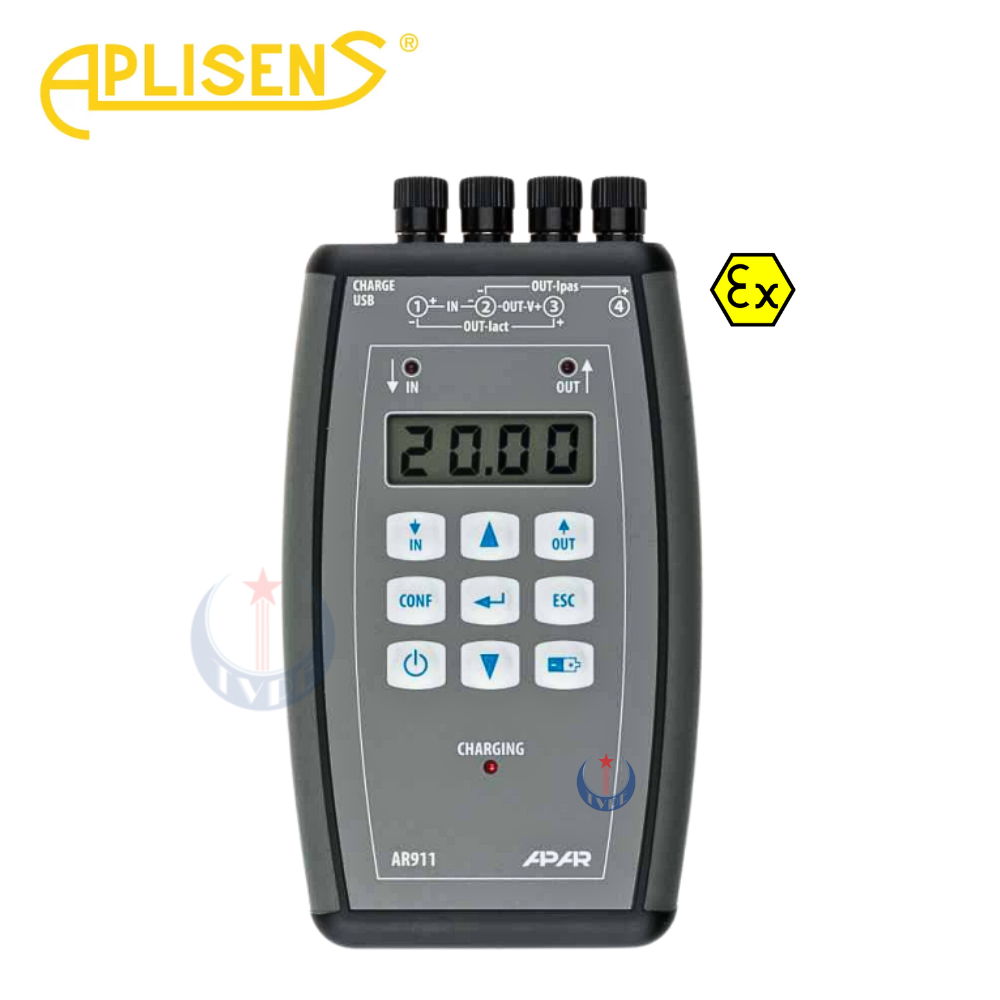

Thiết bị cài đặt và đo lường tín hiệu analog- AR911 Aplisens là một thiết bị cầm tay đa năng chuyên dùng trong công tác kiểm tra, cài đặt và hiệu chuẩn tín hiệu analog trong các hệ thống điều khiển tự động. Thiết bị này được phát triển bởi Aplisens – thương hiệu hàng đầu châu Âu trong lĩnh vực thiết bị đo lường công nghiệp, với mục tiêu tối ưu hóa thao tác của kỹ sư hiện trường khi làm việc với các tín hiệu dòng điện (4–20 mA) và điện áp (0–10 V).
Thiết kế của AR911 rất nhỏ gọn, vừa tay cầm, tích hợp giao diện trực quan với màn hình LCD 4 chữ số sắc nét, hiển thị rõ giá trị dòng hoặc điện áp tức thời. Sản phẩm có khả năng phát tín hiệu chủ động hoặc mô phỏng tín hiệu thụ động, cho phép kỹ sư kiểm tra nhanh van điều khiển, cảm biến, PLC, hoặc các thiết bị đầu cuối khác mà không cần hệ thống điều khiển trung tâm. Ngoài ra, thiết bị có thể hoạt động như một nguồn tín hiệu thử nghiệm (source) hoặc một đồng hồ đo (measure), rất thuận tiện trong việc cài đặt, kiểm định và bảo trì thiết bị hiện trường.
Tính năng nổi bật:
- Đo và phát tín hiệu analog dòng (0/4–20 mA) và điện áp (0/2–10 V)
- Hỗ trợ cả chế độ chủ động và thụ động
- Mô phỏng tín hiệu dạng tuyến tính, ramping hoặc sóng tam giác
- Cài đặt linh hoạt các thông số đầu ra, bảo vệ bằng mật khẩu
- Giao diện đơn giản, hoạt động bằng pin AA hoặc sạc USB
Thông số kỹ thuật
[1] Ngõ vào / Ngõ ra: 1 ngõ vào / 1 ngõ ra – dùng để lập trình hoặc đo lường tín hiệu dòng điện hoặc điện áp
[2] Tín hiệu dòng điện (mA): 0/4–20 mA, chế độ chủ động hoặc thụ động
[3] Dải đo dòng điện: 0–21 mA, -21–0 mA, -1.3–8 mA, 3.8–21 mA
[4] Điện trở tải (ở chế độ phát dòng): tối đa 500 Ω
[5] Nguồn cấp vòng lặp dòng (khi đo tín hiệu thụ động): 5…36 VDC, tải vòng lặp tối đa 1500 Ω
[6] Tín hiệu điện áp (V): 0/2–10 V
[7] Dải đo điện áp: 0–10.5 V, 1.9–10.5 V, 10.5–0 V
[8] Điện trở tải (ở chế độ phát điện áp): >2.7 kΩ
[9] Điện trở ngõ vào (khi đo điện áp): >100 kΩ
[10] Độ phân giải tín hiệu:
- Dòng: 2 µA hoặc 10 µA
- Áp: 1 mV hoặc 10 mV (lập trình được)
[11] Độ chính xác (tại 25°C):
- Phát tín hiệu: ±0.15% giá trị đo ±1 digit
- Đo tín hiệu: ±0.2% giá trị đo ±1 digit
[12] Ảnh hưởng nhiệt độ: <0.005%/°C
[13] Thời gian đáp ứng:
- Ngõ ra: 0.36 giây
- Ngõ vào: từ 0.32 đến 1.3 giây (tùy cấu hình)
[14] Hiển thị: Màn hình LCD 7 đoạn, 4 chữ số (cao 10 mm)
[15] Nguồn cấp: 2 pin AA 1.5V hoặc 2 pin sạc NiMH 1.2V
[16] Sạc qua USB: Cổng micro USB, dòng sạc <400 mA, thời gian sạc đầy <320 phút
[17] Thời gian hoạt động (với pin 2000 mAh): từ 9 đến 400 giờ tùy chế độ vận hành
[18] Nhiệt độ làm việc: 0°C đến +50°C
[19] Độ ẩm hoạt động: <90% RH, không ngưng tụ
[20] Cấp bảo vệ:
- Thiết bị: IP43
- Cổng kết nối: IP20
[21] Trọng lượng: ~230 g (bao gồm pin, không bao gồm bộ sạc)
[22] Tương thích EMC: Đạt chuẩn PN-EN 61000-6-2 và PN-EN 61000-6-4 (chống nhiễu và phát xạ điện từ)
