Model: AR904.B
Hãng: Aplisens - Ba Lan

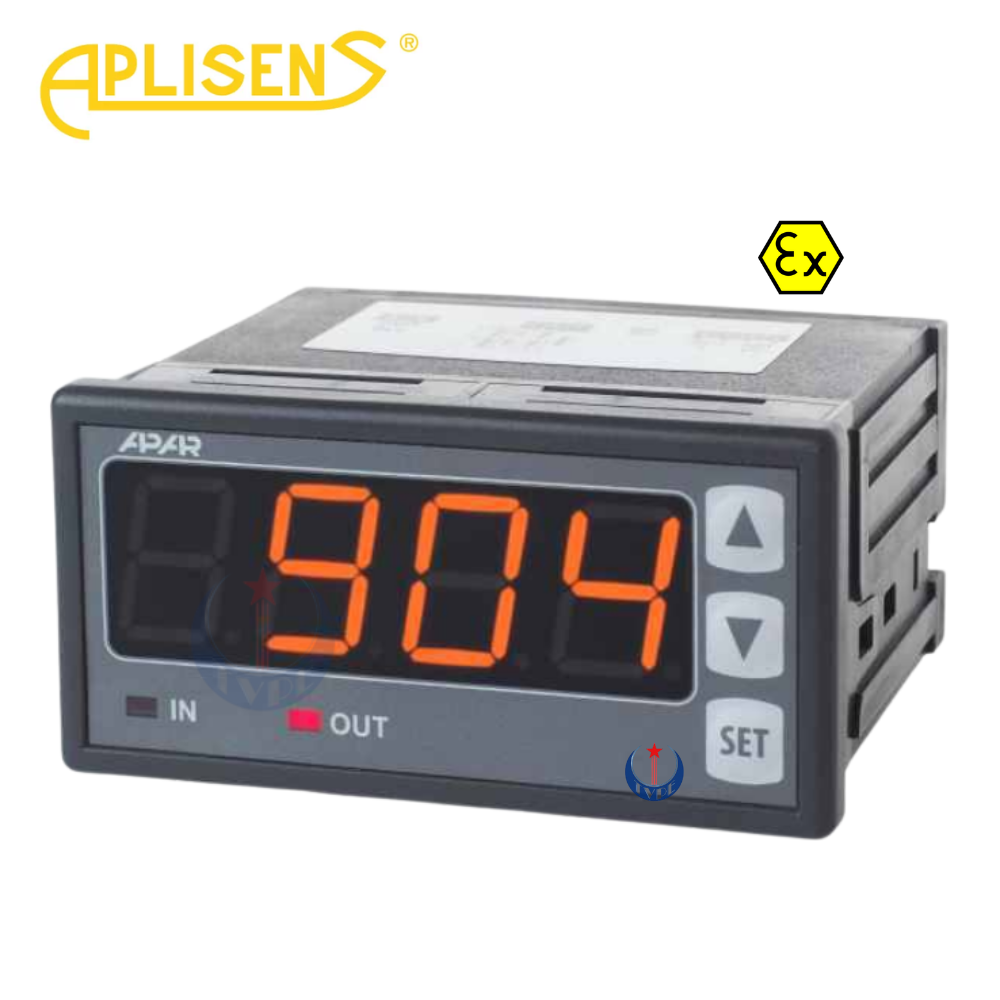

Thiết bị hiệu chuẩn và đo tín hiệu analog AR904.B Aplisens là thiết bị hiệu chuẩn đa năng do Aplisens phát triển, được thiết kế để cài đặt (phát tín hiệu) và đo (thu tín hiệu) các tín hiệu dòng điện hoặc điện áp chuẩn trong môi trường công nghiệp. Thiết bị hỗ trợ ngõ vào/ngõ ra analog với dải tín hiệu 0/4–20 mA (chủ động hoặc thụ động) và 0/2–10 V, giúp người dùng dễ dàng mô phỏng, kiểm tra và hiệu chuẩn các thiết bị điều khiển như van tỉ lệ, cơ cấu truyền động, biến tần, PLC, bộ chuyển đổi tín hiệu…
AR904.B cho phép hiển thị tức thời tín hiệu đầu vào hoặc đầu ra dưới dạng số (mA/V), chuyển đổi theo thang đo lập trình được. Thiết bị còn tích hợp các chế độ khởi động mềm (soft start/stop), tạo sóng tam giác tự động hoặc thủ công, rất hữu ích cho việc mô phỏng tín hiệu động.
Người dùng có thể cấu hình thiết bị trực tiếp bằng bàn phím màng phía trước (IP65), qua cổng lập trình hoặc giao tiếp RS485 tùy chọn (MODBUS-RTU). Ngoài ra, phần mềm miễn phí ARsoft-CFG cho phép thiết lập và sao chép nhanh các cấu hình thiết bị. Độ chính xác cao, khả năng chống nhiễu mạnh mẽ và giao diện hiển thị linh hoạt giúp AR904.B trở thành công cụ lý tưởng cho bảo trì, kiểm tra và hiệu chuẩn tín hiệu trong các hệ thống điều khiển công nghiệp.
Tính năng nổi bật:
- Hỗ trợ tín hiệu dòng 0/4–20 mA và áp 0/2–10 V (cả ngõ vào và ngõ ra)
- Mô phỏng hoặc đo tín hiệu để kiểm tra thiết bị như van, biến tần, PLC…
- Chức năng khởi động mềm và tạo sóng tam giác
- Hiển thị LED 7 đoạn, 4 màu, dễ quan sát
- Giao tiếp RS485 tùy chọn (MODBUS-RTU)
- Cấu hình linh hoạt qua bàn phím, cổng PRG hoặc phần mềm ARsoft-CFG
- Bảo vệ cấu hình bằng mật khẩu, chống nhiễu cao, phù hợp môi trường công nghiệp
Thông số kỹ thuật
|
Hạng mục |
Thông số kỹ thuật |
|
Loại tín hiệu |
Có thể lập trình, loại dòng điện hoặc điện áp |
|
Tín hiệu dòng điện |
0/4–20 mA (đầu vào và ra) |
|
Dải dòng lập trình |
3.8÷21 mA, 0÷21 mA, 21÷3.8 mA, 21÷0 mA |
|
Trở kháng ngõ vào (Rw) |
470 Ω |
|
Tải ngõ ra tối đa (Ro) |
≤ (Up – 3V) / 21 mA ≤ 1.5 kΩ |
|
Độ phân giải dòng điện |
2 µA (lập trình), 10 µA (chuẩn) |
|
Tín hiệu điện áp |
0/2–10 V (đầu vào và ra) |
|
Dải điện áp lập trình |
0÷10.5 V / 1.9÷10.5 V / 10.5÷0 V / 10.5÷1.9 V |
|
Tải ngõ ra (Ro) |
> 2.7 kΩ |
|
Trở kháng ngõ vào (Ri) |
> 100 kΩ |
|
Độ phân giải điện áp |
1 mV (lập trình), 10 mV (chuẩn) |
|
Độ sai số xử lý (25°C) |
Đầu vào: ±0.2% toàn dải ±1 digit Đầu ra: ±0.15% toàn dải ±1 digit |
|
Độ sai số do nhiệt độ |
< 0.005% dải ngõ vào / °C |
|
Thời gian đáp ứng (10÷90%) |
Đầu ra: 0.2 s Đầu vào: 0.1–1 s (lập trình) |
|
Giao tiếp truyền thông (tùy chọn) |
RS485, Modbus-RTU, cách ly 500 V |
|
Hiển thị |
LED 7 đoạn, 4 chữ số, cao 20 mm, 4 màu |
|
Nguồn cấp (Usup) |
24 hoặc 230V AC/DC15–250 VAC, <3 VA20–350 VDC, <3 W |
|
Nguồn cho thiết bị hiện trường |
24V / 50 mA |
|
Điều kiện làm việc |
0–50°C, <90% RH (không ngưng tụ) |
|
Cấp bảo vệ |
|
|
Khối lượng |
~165 g |
|
EMC |
|
|
Yêu cầu an toàn |
|
