Model: KAP03
Hãng: Aplisens - Ba Lan
Mô tả

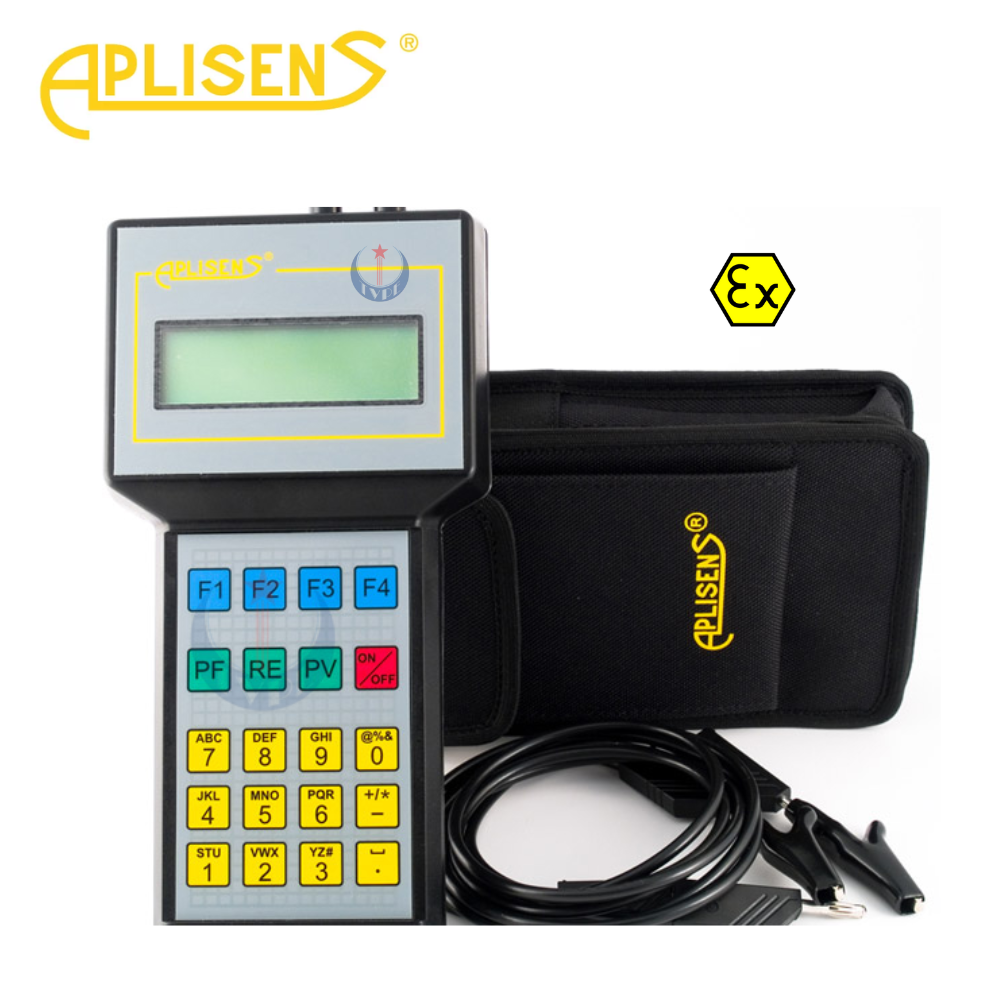

Thiết bị hiệu chuẩn giao tiếp HART - KAP-03 và KAP-03Ex là thiết bị cầm tay có nguồn pin riêng, được sử dụng để giao tiếp và trao đổi dữ liệu với các thiết bị phát thông minh như cảm biến áp suất, cảm biến chênh áp, cảm biến nhiệt độ. Thiết bị có đầu ra được xây dựng dựa trên vòng dòng tiêu chuẩn 4–20 mA, sử dụng kiểu điều chế FSK theo chuẩn BEL202 với giao thức HART phiên bản 5 và 6.
Thiết bị giao tiếp này được thiết kế chuyên dụng để cấu hình các thiết bị phát thông minh do APLISENS sản xuất.
Tùy thuộc vào phần mềm được cài đặt, KAP-03 và KAP-03Ex có thể xử lý một trong hai nhóm thiết bị phát của Aplisens:
1) Các cảm biến áp suất, cảm biến chênh áp và đầu dò mức chất lỏng kiểu thủy tĩnh:
Gồm các model:
- APC-2000PD, APC-2000PZ, APC-2000AL, APC-2000ALW, APC-2000ALE,
- APR-2000PD, APR-2000PZ, APR-2000AL, APR-2000ALW, APR-2000ALE,
- APR-2200PD, APR-2200PZ, APR-2200AL, APR-2200ALW, APR-2200ALE,
- SG-25.Smart, SG-25S.Smart, APR-2000Y, PC-28.Smart, PG-28.Smart.
2) Các cảm biến nhiệt độ:
LI-24, APT-2000ALW
Để thay đổi nhóm thiết bị phát, cần lập trình lại thiết bị giao tiếp theo hướng dẫn tại trang 5.
Thiết bị KAP-03 và KAP-03Ex cũng cho phép cấu hình các thiết bị phát của các hãng khác, nếu chúng sử dụng giao thức HART phiên bản 5 hoặc 6 theo chuẩn lệnh chung (GENERIC).
Tính năng nổi bật:
- Thiết bị cầm tay nhỏ gọn, sử dụng pin lithium, thuận tiện mang theo hiện trường.
- Giao tiếp chuẩn HART (rev.5 và rev.6), tương thích với các cảm biến thông minh.
- Hỗ trợ chuẩn điều chế FSK BELL202, cấu hình thiết bị phát trong vòng dòng 4–20 mA.
- Hiển thị rõ ràng qua màn hình alphanumerical 4 dòng x 20 ký tự.
- Bàn phím màng mỏng dễ thao tác, có âm báo khi nhấn phím.
- Tự động tắt khi không sử dụng giúp tiết kiệm năng lượng.
- Hỗ trợ cấu hình thiết bị phát của Aplisens và các hãng khác qua giao thức HART tiêu chuẩn (GENERIC).
- Cập nhật phần mềm dễ dàng qua cổng mini USB và phần mềm KAP Loader Setup.
- Phiên bản KAP-03Ex phù hợp sử dụng trong khu vực nguy hiểm cháy nổ (phiên bản an toàn nội tại – intrinsic safety).
Thông số kỹ thuật
[1] Pin: Lithium 3.6V / 1.5Ah (nguồn cấp độc lập).
[2] Dòng tiêu thụ khi hoạt động: ~8.5 mA.
[3] Dòng tiêu thụ khi tắt: ~40 μA.
[4] Thời gian hoạt động liên tục: Khoảng 7 ngày với pin đầy.
[5] Màn hình hiển thị: Alphanumerical, 4 dòng x 20 ký tự.
[6] Bàn phím: Dạng màng mỏng (plastic film keyboard).
[7] Giao thức: HART rev.5 & rev.6 theo chuẩn BELL202 (FSK modulation).
[8] Điện trở vòng dòng yêu cầu: 220–1100 Ohm.
[9] Sạc ngoài: Hỗ trợ nguồn ngoài 9V ổn định / 200mA (qua cổng sạc).
[10] Thời gian sạc:
▪ ~8 giờ cho KAP-03
▪ ~16 giờ cho KAP-03Ex
[11] Cổng giao tiếp: Mini USB (hỗ trợ USB 1.1 và 2.0).
[12] Tương thích điện từ (EMC): Đáp ứng tiêu chuẩn EMC.
[13] Nhiệt độ làm việc: -10°C đến +50°C.
[14] Chức năng an toàn nội tại: Chỉ có ở model KAP-03Ex (dùng trong môi trường nguy hiểm).
